| 1. Установить опорные
бруски под передние колеса. |
| 2. Ослабить болты крепления задних колес. |
| 3. Приподнять и установить на опоры заднюю
часть автомобиля. |
| 4. Снять задние колеса. |
| 5. Промыть тормоза теплой водой и просушить. |
| 6. Отсоединить тросик 1 (см. рис. Снятие
тросика стояночного тормоза) стояночного тормоза от рычага 2. |

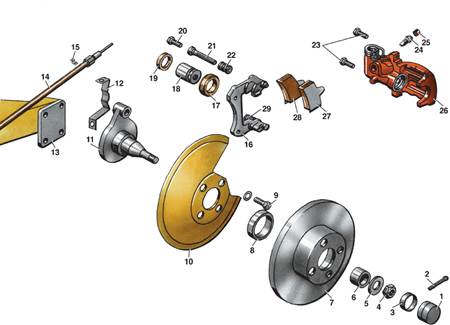

| 7. Открутить верхний болт 20 (см. рис. Задний
дисковый тормоз) крепления корпуса 26 цилиндра к суппорту 16,
придерживая гаечным ключом направляющий стержень 21. |
| 8. Ослабить нижний болт 29. |
| 9. Повернуть корпус 26 цилиндра вокруг нижнего
болта 29 так, чтобы образовался свободный доступ к тормозным колодкам. |
| 10. Промаркировать тормозные колодки 27 и 28
(если будут устанавливаться старые колодки). |
| 11. Снять тормозные колодки 27 и 28. |
| 12. Проверить толщину тормозных колодок. Толщина
фрикционной накладки составляет не менее 7 мм. В противном случае
заменить тормозные колодки вместе с накладками. |
| 13. Промыть спиртом места посадок тормозных
колодок. |
| 14. Установить тормозные колодки 1 и 2 (см.
рис. Установка тормозных колодок), следя
при этом, чтобы нажимные пружины 3 находились в верхнем положении
и были параллельны торцевой поверхности колодок. |
| 15. Повернуть корпус 26 (см. рис. Задний
дисковый тормоз) цилиндра на место. |
| 16. Закрутить старый верхний болт 20. |
| 17. Заменить нижний болт 29 на новый. |
Предупреждение
 Зазор между
наружной тормозной колодкой и выступами корпуса должен быть равен
1 мм. Зазор необходимо проверить с помощью щупа и при необходимости
отрегулировать его.
|
| 18. Проверить щупом зазор
между наружной тормозной колодкой 27 и выступами корпуса 26 цилиндра. |
| 19. Если зазор равен 1 мм, то вкрутить новый
верхний болт 20 и затянуть оба болта 20 и 29 моментом 35 Н·м. |
| 20. Если зазор отличен от указанного, отвернуть
верхний болт 20 и отрегулировать положение поршня 18, вращая его шестигранником
так, чтобы добиться требуемого зазора. |
| 21. Закрутить новый верхний болт 20 и затянуть
болты 20 и 29 моментом 35 Н·м. |
| 22. Закрепить тросик стояночного тормоза (см.
рис. Снятие тросика стояночного тормоза)
на рычаге 2. |
| 23. Отрегулировать стояночный тормоз (см. подраздел
10.12). |
