6.1.3. Снятие и установка сцепления

Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка...

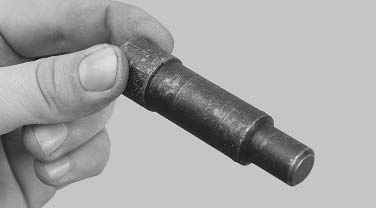

...оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач (см. «Снятие и установка коробки передач»).

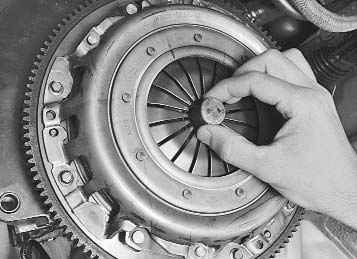

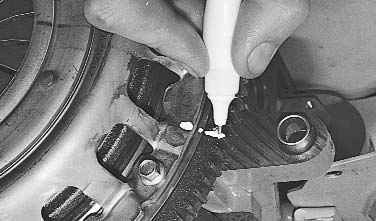

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).	3. Установите оправку в отверстие нажимного диска.

Примечание Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

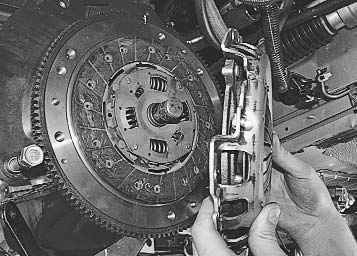

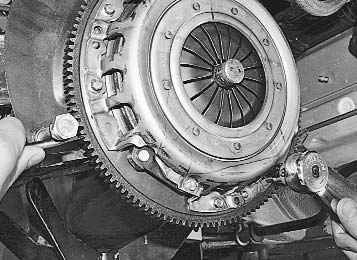

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.	5. Снимите кожух сцепления в сборе с нажимным диском.

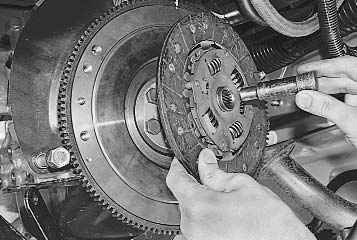

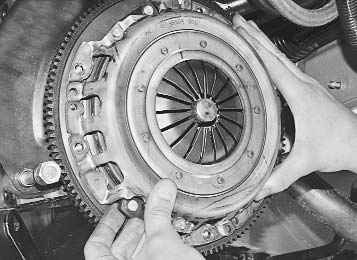

6. Снимите ведомый диск вместе с оправкой.

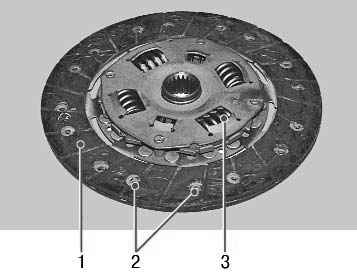

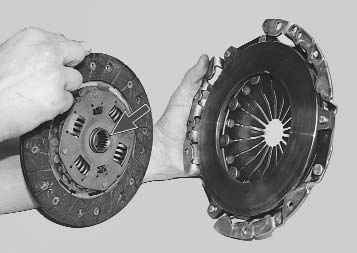

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

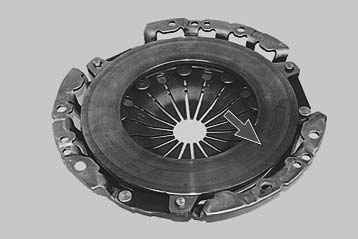

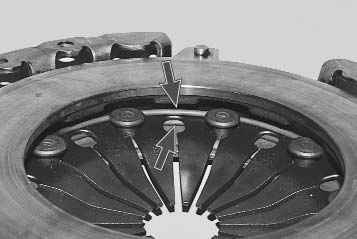

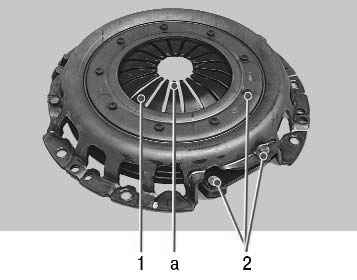

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

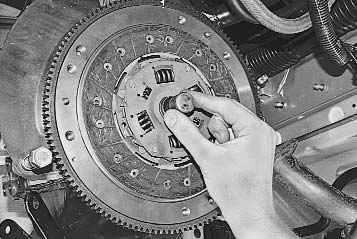

13. Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины.	14. При установке сцепления сначала установите с помощью оправки ведомый диск...

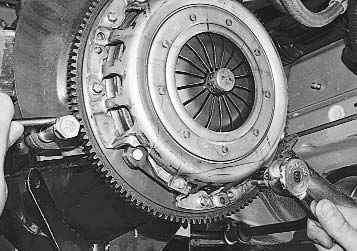

15. ...затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.	16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

17. Снимите оправку и установите коробку передач.

18. Установите нижний конец троса привода выключения сцепления на коробку передач и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления»).

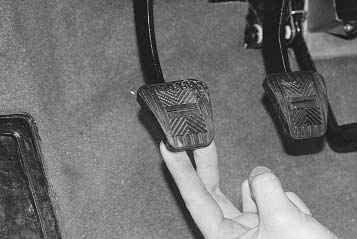

Примечание Перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса. Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.
