6.1.1. Особенности конструкции

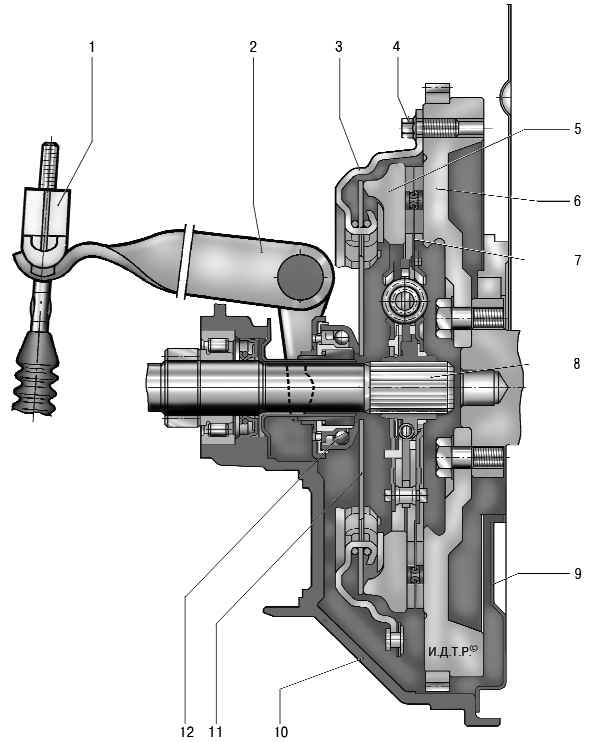

Рис. 6.1. Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления; 11 – нажимная пружина; 12 – подшипник выключения сцепления

Сцепление однодисковое, сухое, постоянно замкнутое, с центральной нажимной пружиной 11 (рис. 6.1, 6.3) и гасителем крутильных колебаний на ведомом диске 7. Кожух 3 сцепления прикреплен к маховику 6 шестью болтами 4, а с нажимным диском 5 соединен тремя парами упругих пластин.

Рис. 6.2. Привод выключения сцепления: 1 – поводок троса; 2 – вилка выключения сцепления; 3 – втулка оси вилки; 4 – трос; 5 – уплотнитель; 6 – кронштейн педали сцепления; 7 – чехол; 8 – стопорная скоба; 9 – скоба; 10 – втулка; 11 – втулка оси педали сцепления; 12 – ось педали сцепления; 13 – педаль сцепления; 14 – накладка педали сцепления

Привод выключения сцепления тросовый, беззазорный (зазоры в приводе отсутствуют). Трос 4 (рис. 6.2) привода выключения сцепления снабжен механизмом храпового типа, предназначенным для компенсации длины во время эксплуатации при износе накладок ведомого диска (регулировка привода в эксплуатации не требуется).

Педаль 13 сцепления установлена в кронштейне 6, закрепленном на щите передка, на оси через две пластмассовые втулки. Верхняя часть педали соединена с корпусом механизма компенсации износа накладок ведомого диска сцепления. Верхний наконечник оболочки троса закреплен на кронштейне педали сцепления с помощью пластинчатого упора, а нижний наконечник троса — в кронштейне, установленном на картере коробки передач.

Пластмассовый поводок 1 (см. рис. 6.1) нижнего наконечника троса соединен с рычагом 2 вилки выключения сцепления. Подшипник 12 выключения сцепления закрытого типа и в процессе эксплуатации не требует смазки. Основным параметром, определяющим работу привода выключения сцепления, является ход педали сцепления до упора в коврик пола кузова. Ход педали в эксплуатации не регулируется, он обеспечивается конструктивно исправным механизмом компенсации износа накладок ведомого диска сцепления и правильной начальной установкой троса привода (см. «Замена троса привода выключения сцепления»).

Полезные советы Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, при нажатой даже немного педали он испытывает повышенную нагрузку и его ресурс также снижается. По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.
