4.5.14. Проверка и регулировка привода выключения сцепления

Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.

Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

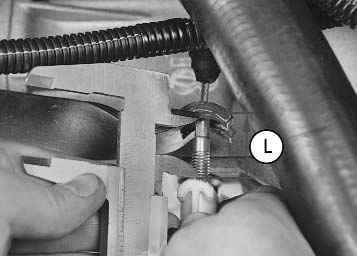

1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Примечание Пред установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку.
