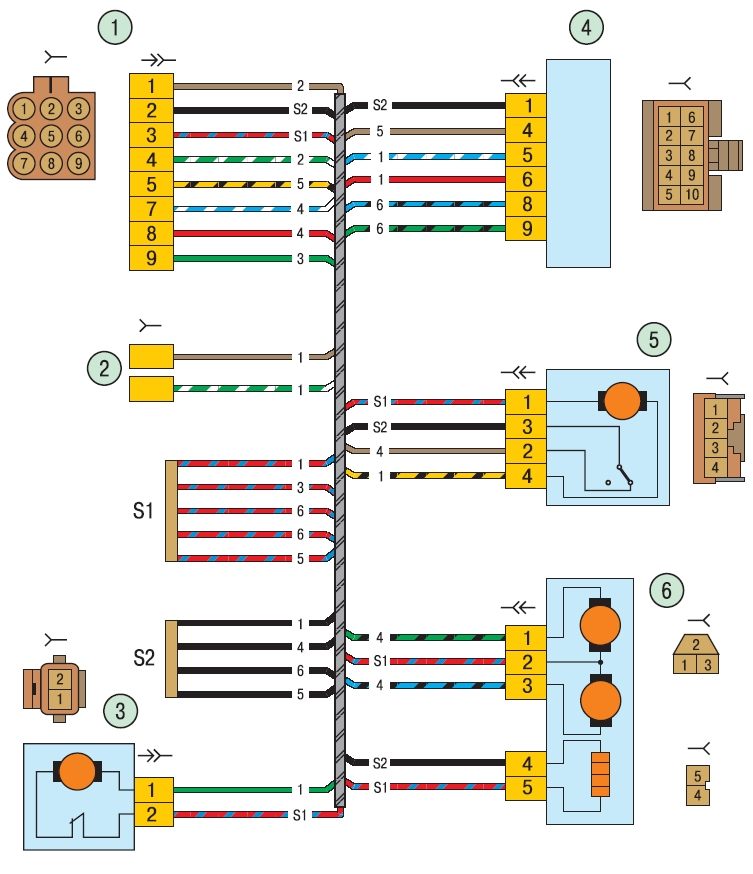

13.6. Схема 6. Соединения жгута проводов левой передней двери

1 - колодка жгута проводов дополнительного заднего левого к жгуту заднему; 2 - колодка жгута проводов дополнительного заднего левого к громкоговорителю переднему левому; 3 - электродвигатель стеклоподъемника; 4 - модуль двери водителя; 5 - электродвигатель блокировки левой передней двери; 6 - электродвигатель и электронагреватель левого наружного зеркала
