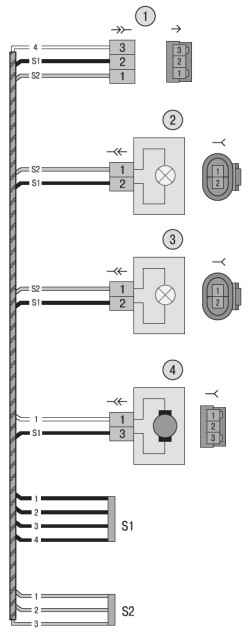

13.5. Схема 5. Соединения жгута проводов фонарей освещения номерного знака

1 - колодка жгута проводов фонарей освещения номерного знака к жгуту заднему; 2, 3 - фонари освещения номерного знака; 4 - электродвигатель блокировки багажника
