10.9.7. Замена дополнительного стоп-сигнала

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

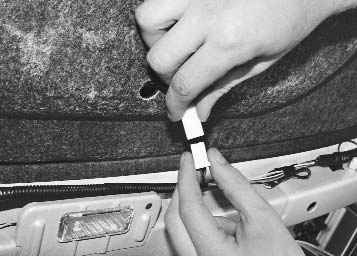

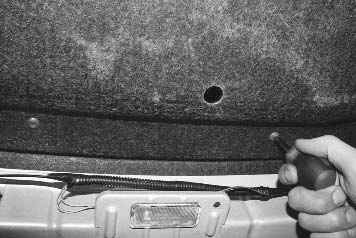

2. Разъедините колодку заднего жгута проводов и проводов дополнительного стоп-сигнала, а затем протолкните жгут проводов в отверстие полки багажника.	3. Выверните два винта крепления облицовки дополнительного стоп-сигнала…

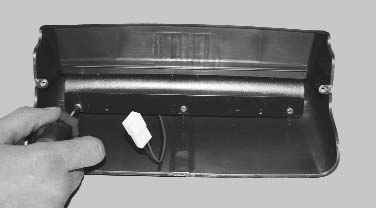

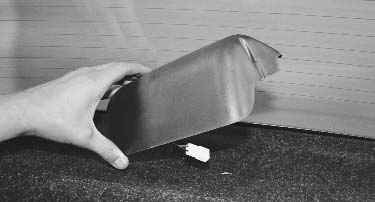

4. …и снимите облицовку в сборе со стоп-сигналом.	5. Выверните два винта крепления дополнительного стоп-сигнала к его облицовке…

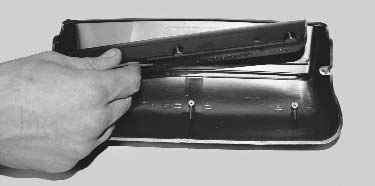

6. …и снимите дополнительный стоп-сигнал.

Примечание

Дополнительный стоп-сигнал выполнен в сборе со светодиодами, поэтому при их перегорании он подлежит замене. Обратите внимание на маркировку дополнительного стоп-сигнала, чтобы приобрести точно такой же.

7. Установите дополнительный стоп-сигнал в порядке, обратном снятию.
