10.9.6. Замена заднего фонаря

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

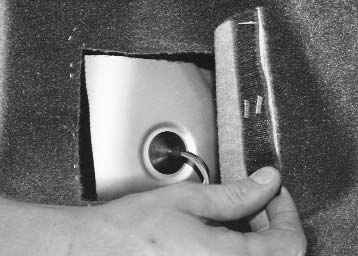

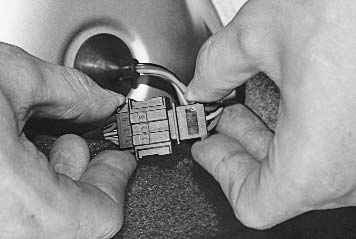

2. Отогните обивку багажника за задним фонарем.	3. Сожмите фиксаторы…

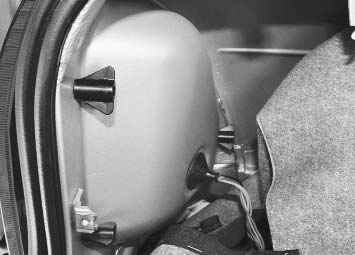

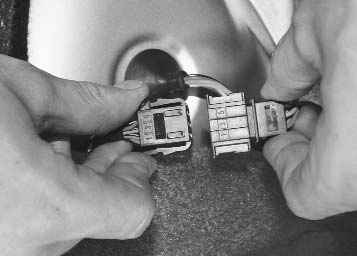

4. …и отсоедините колодку заднего жгута проводов от проводки заднего фонаря.	5. Отверните в сторону обивку боковины со стороны демонтируемого фонаря, вывернув предварительно винт его крепления.

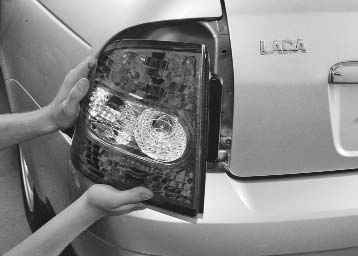

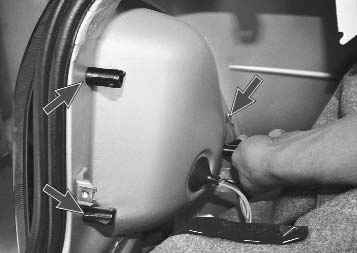

6. Отверните три гайки-барашек шпилек крепления фонаря…	7. …и, выведя проводку фонаря из отверстия, снимите фонарь с автомобиля.

8. Установите фонарь в порядке, обратном снятию.
