10.3.4. Замена дополнительных предохранителей и реле системы впрыска топлива

Вам потребуются: ключ «на 8», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Замена дополнительных предохранителей и реле системы впрыска топлива

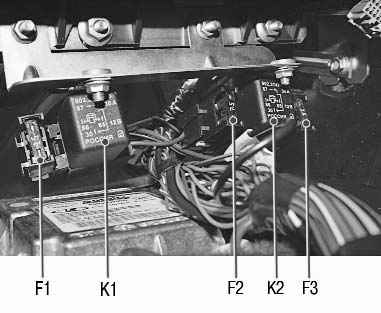

Расположение дополнительных предохранителей и реле системы впрыска: F1 (15 А) – предохранитель цепи главного реле и блокировки стартера; F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера) F3 (15 А) – предохранитель электробензонасоса; K1 – главное реле; K2 – реле включения электробензонасоса

2. Снимите правую боковую облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).

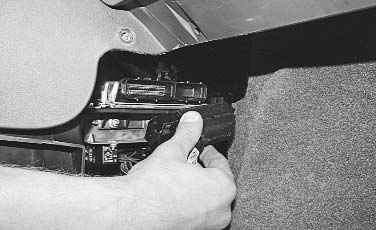

3. Отсоедините колодку с проводами от ЭБУ, см. «Электронный блок управления двигателем (контроллер)»), и отведите ее в сторону.

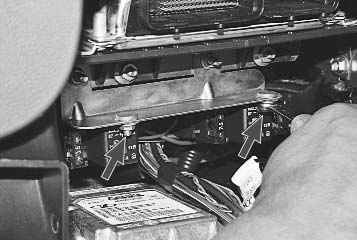

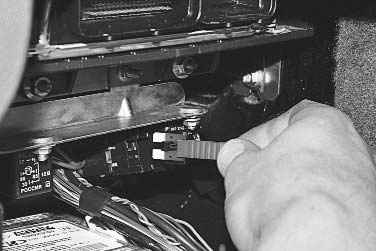

4. С помощью пинцета извлеките неисправный предохранитель и замените его новым.	5. Для замены неисправного реле отверните соответствующую гайку его крепления...

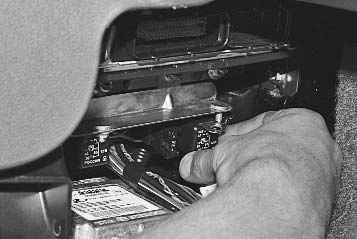

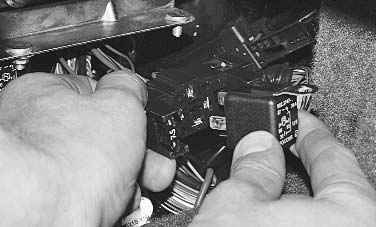

6. ...и снимите реле в сборе с предохранителями.	7. Извлеките реле электробензонасоса из колодки и замените его новым. Реле блокировки стартера заменяют аналогично.
