10.3.1. Особенности конструкции

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи (табл. 10.3), которые защищены данным предохранителем.

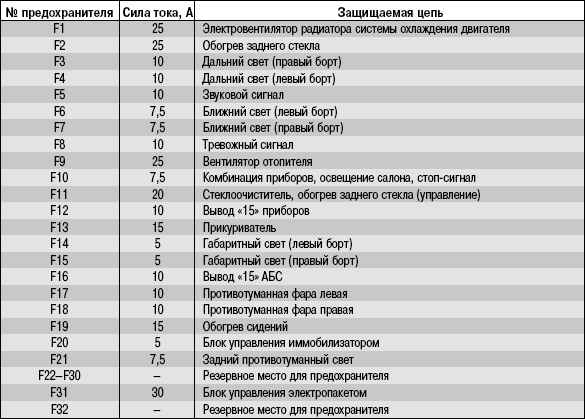

Таблица 10.3 Цепи, защищаемые плавкими предохранителями штыревого типа
