10.21.4. Замена выключателя контрольной лампы включения стояночного тормоза

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите верхнюю облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).

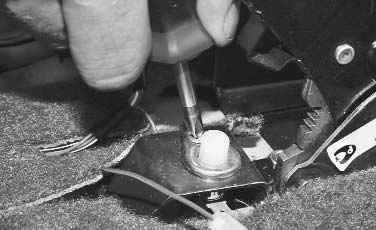

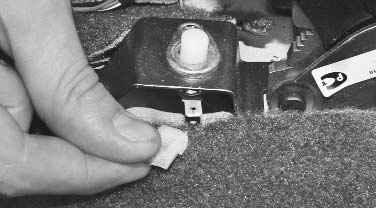

3. Отсоедините колодку сигнального провода.	4. Выверните винт крепления…

Замена выключателя контрольной лампы включения стояночного тормоза

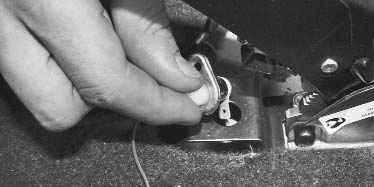

5. …и извлеките выключатель.

6. Установите выключатель в порядке, обратном снятию.
