10.21.2. Замена датчика указателя температуры охлаждающей жидкости

Вам потребуется высокая головка «на 21» (свечной ключ).

Полезный совет

Соблюдая меры безопасности, работу по замене датчика осуществляйте на холодном двигателе или, чтобы не обжечь руки используйте матерчатые перчатки и одежду с длинным рукавом.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из радиатора (см. «Замена охлаждающей жидкости»).

3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

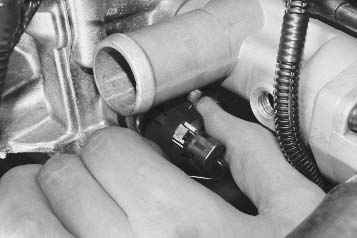

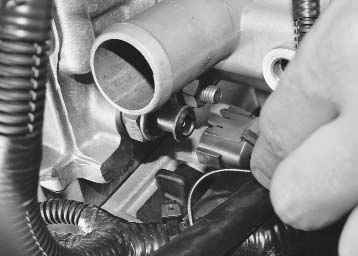

4. Сожмите колодку…	5. …и отсоедините ее с проводом от вывода датчика (для наглядности датчик температуры охлаждающей жидкости ЭСУД и водяной патрубок сняты).

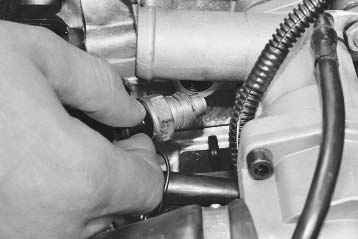

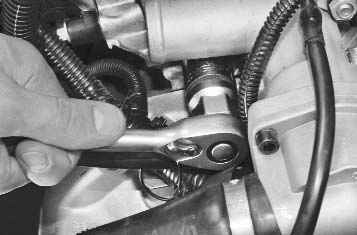

6. Ослабьте затяжку датчика…	7. …и выверните его из водяного канала блока цилиндров.

Примечание

Замена датчика указателя температуры охлаждающей жидкости

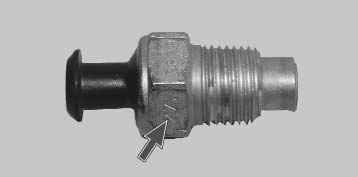

Так выглядит датчик указателя температуры охлаждающей жидкости. Обратите внимание на маркировку, нанесенную на корпус датчика, чтобы приобрести датчик с такими же параметрами.

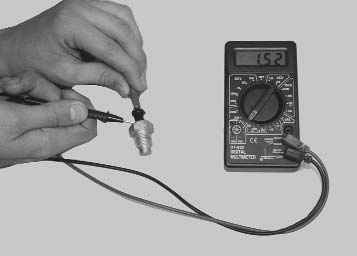

8. Для проверки подсоедините тестер в режиме омметра к выводу и корпусу датчика. Сопротивление датчика при комнатной температуре должно составлять 1,5–1,7 кОм.

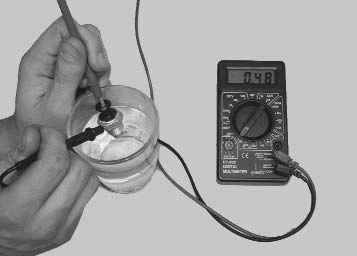

9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проследите изменение его сопротивления по мере остывания воды: оно должно увеличиваться. Если датчик не реагирует на изменение температуры, то его необходимо заменить.

10. Установите новый датчик в порядке, обратном снятию.
