6.6. Снятие катушки зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим при выключенном зажигании.

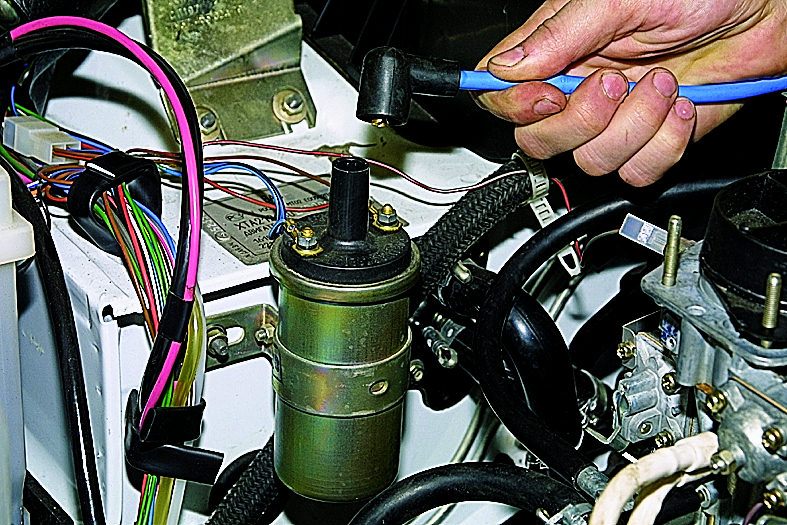

Снимаем высоковольтный провод.

Ключом «на 8» отворачиваем две гайки крепления проводов к катушке зажигания.

Снимаем провода с выводов катушки (к выводу «Б» крепятся голубые провода с черной полосой).

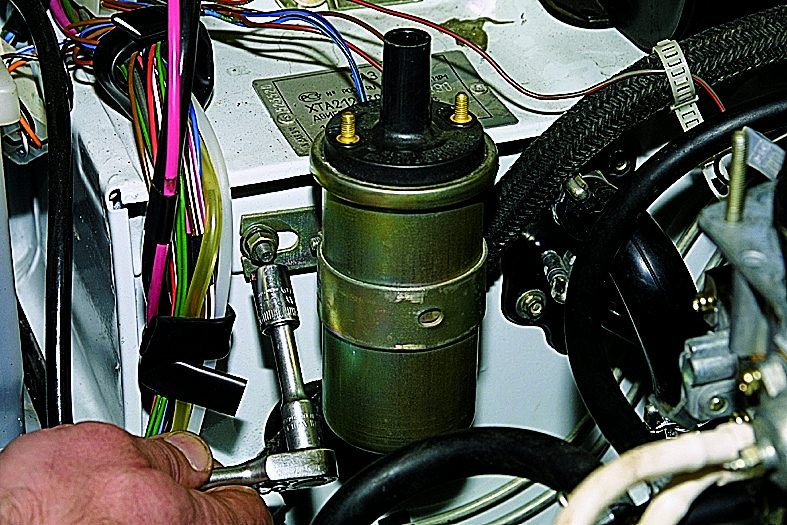

Головкой «на 10» ослабляем гайки крепления кронштейна катушки к щитку передка кузова.

Сдвигаем кронштейн по пазам со шпилек…

…и снимаем катушку зажигания.

Устанавливаем катушку в обратной последовательности.
