Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем карбюратор (см. Снятие карбюратора с двигателя) и клапан рециркуляции (см. Снятие узлов системы рециркуляции отработавших газов).
|

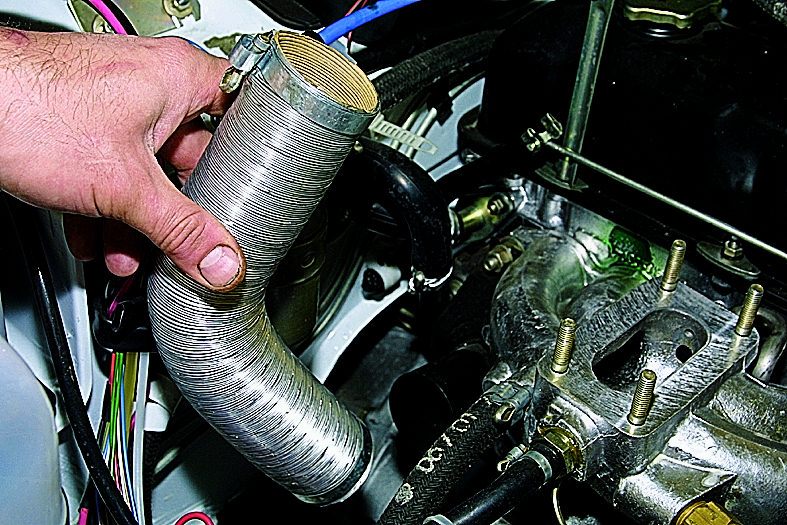

Ослабив хомут крепления, снимаем гофрированный шланг с патрубка заборника подогретого воздуха.
|
|

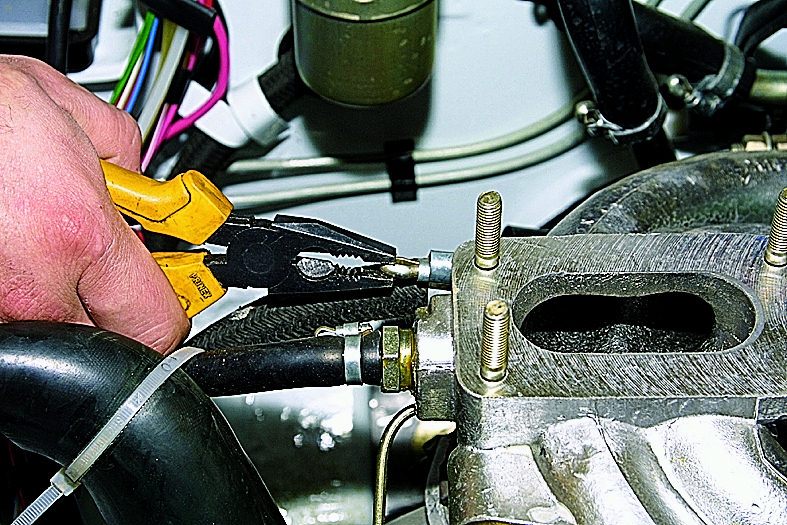

Пассатижами ослабляем хомут крепления шланга вакуумного усилителя тормозов...
|
|

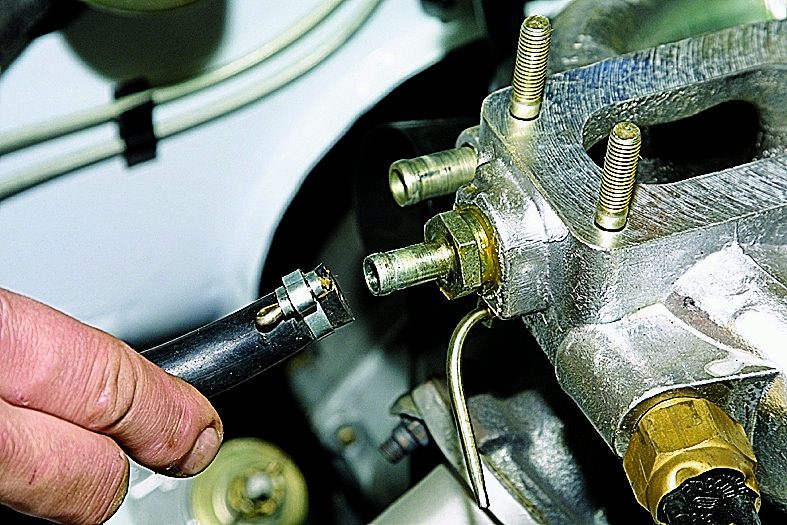

...и снимаем шланг с патрубка впускной трубы.
|
Ослабив хомут крепления,...
|

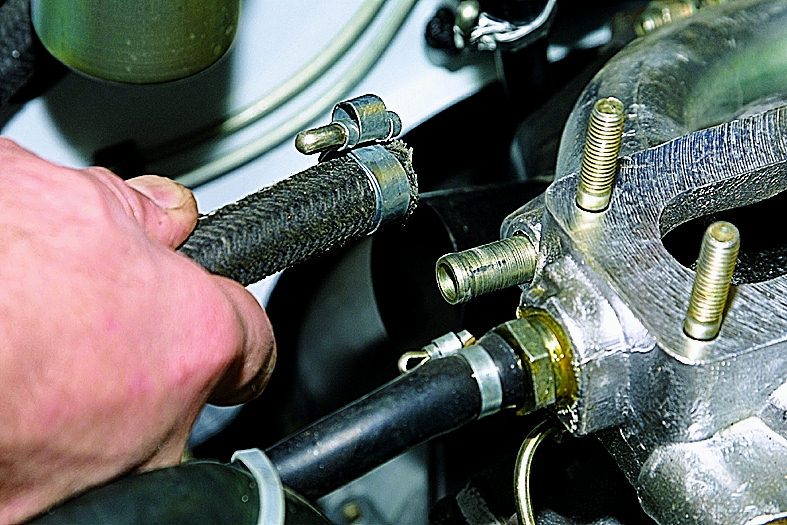

...отсоединяем шланг отвода охлаждающей жидкости от патрубка впускной трубы.
|
|

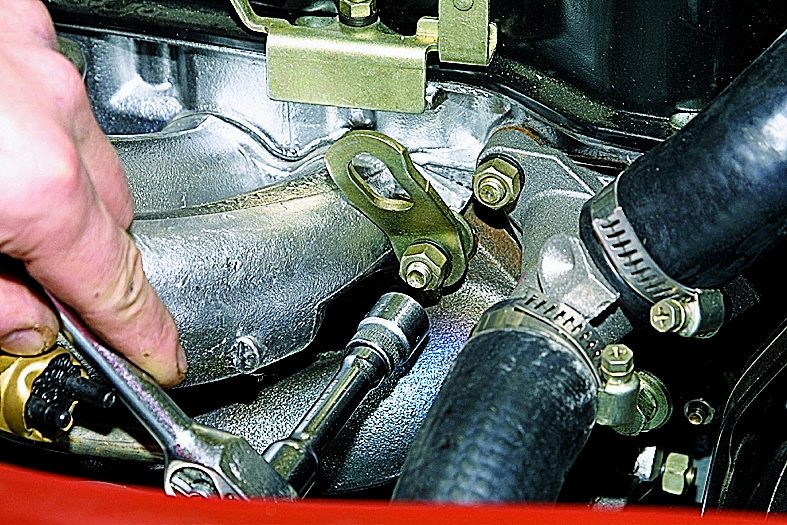

Головкой «на 13» отворачиваем гайку крепления переднего рыма двигателя...
|
|

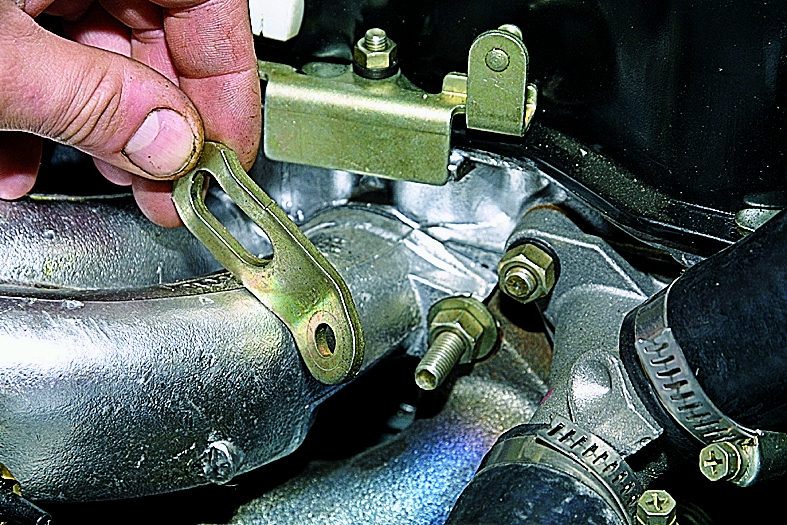

...и снимаем рым.
|
|

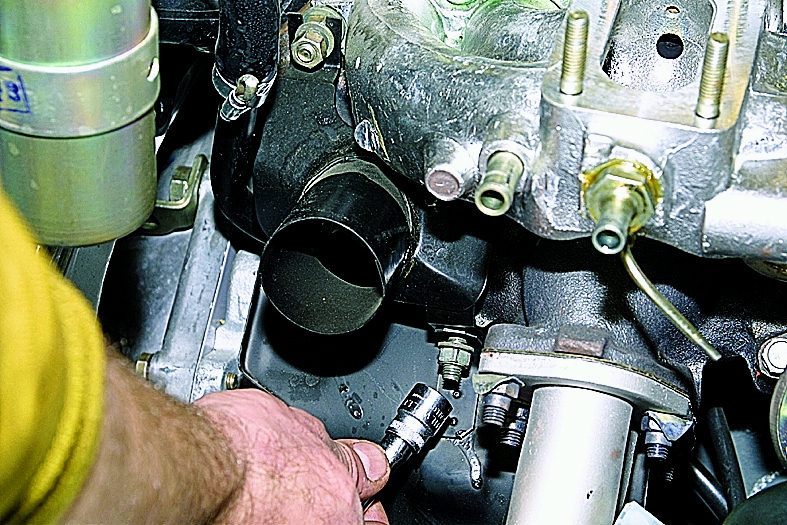

Головкой «на 13» отворачиваем гайку нижнего крепления заборника подогретого воздуха...
|
...и гайку верхнего крепления.
|

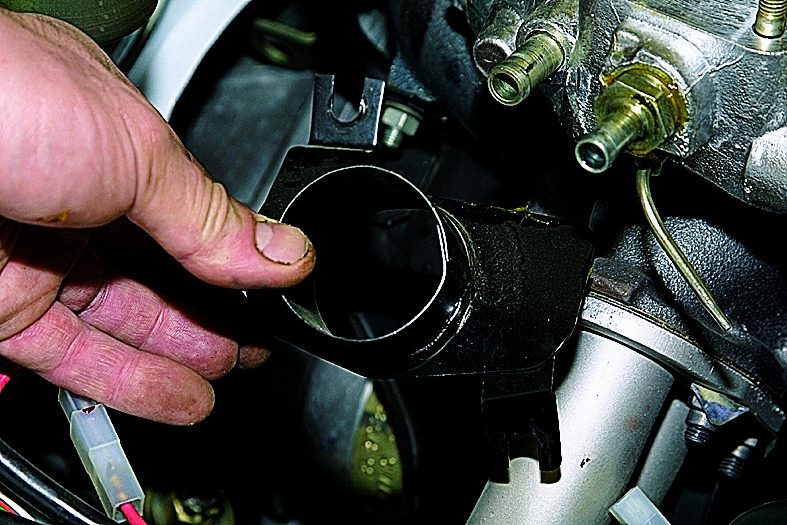

Снимаем заборник подогретого воздуха.
|
|

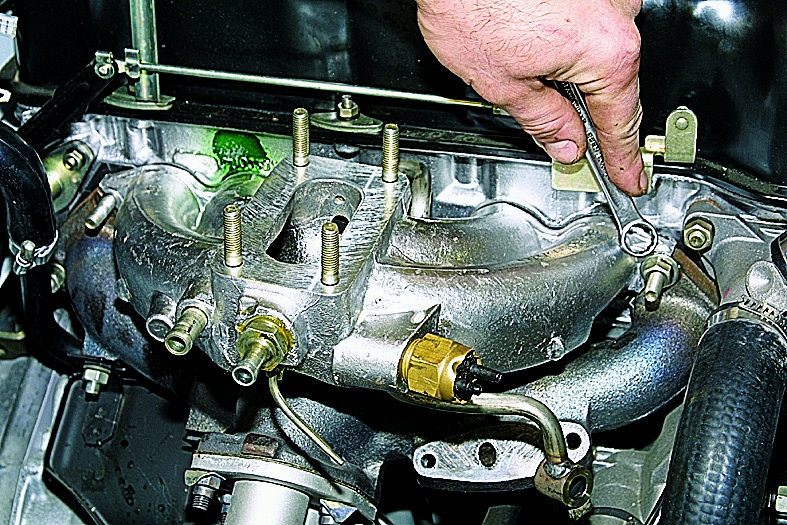

Накидным ключом «на 13» отворачиваем две крайние гайки крепления впускной трубы (по одной с каждой стороны) к головке блока цилиндров.
|
Головкой «на 13» с удлинителем отворачиваем три гайки среднего крепления впускной трубы.
|

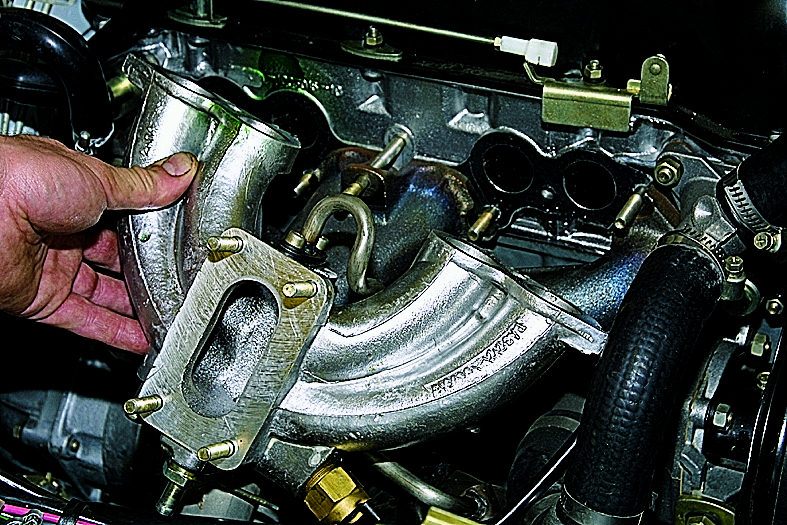

Снимаем впускную трубу со шпилек головки блока цилиндров.
|
Для демонтажа трубки системы рециркуляции отработавших газов...
|

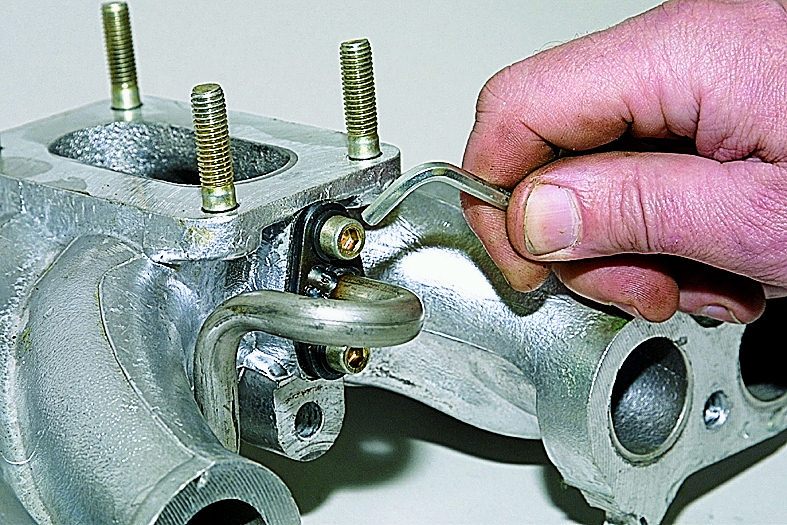

...шестигранником «на 5» отворачиваем два винта крепления фланца трубки к впускной трубе.
|
|

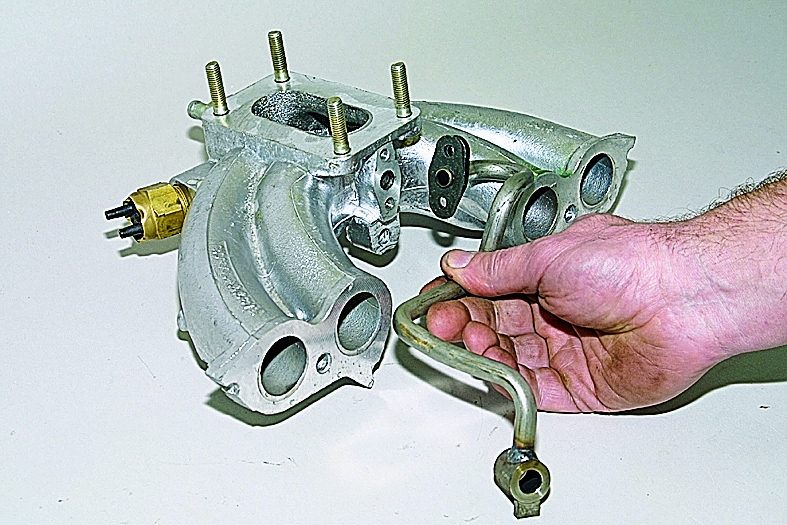

Снимаем трубку рециркуляции.
|
|
Соединение уплотнено прокладкой.
|
Перед снятием выпускного коллектора отсоединяем от него приемную трубу (см. Снятие приемной трубы).
Операции по демонтажу выпускного коллектора и прокладок аналогичны соответствующим операциям на впрысковом двигателе (см. Замена прокладки впускной трубы и выпускного коллектора впрыскового двигателя).
Только на карбюраторном двигателе, в отличие от впрыскового, отсутствует средняя гайка крепления выпускного коллектора, а уплотнительная прокладка состоит из двух частей.
Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старых прокладок и нагара.
Перед установкой новых прокладок наносим на них тонкий слой герметика в зоне выходных отверстий охлаждающей жидкости из головки блока цилиндров.
Шпильки головки блока цилиндров смазываем графитовой смазкой.
|
