Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном).
|

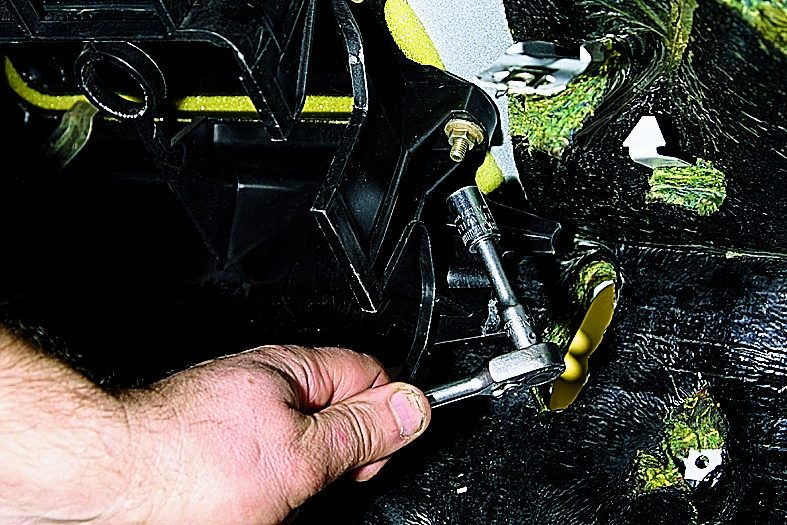

В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора,…
|
|

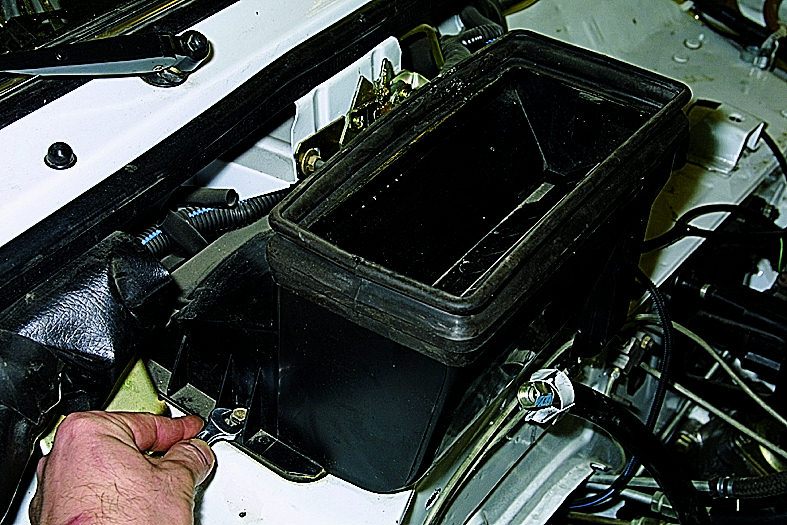

…при этом в моторном отсеке помощник удерживает болты ключом «на 10».
|
|
Вынимаем болты.
|
|

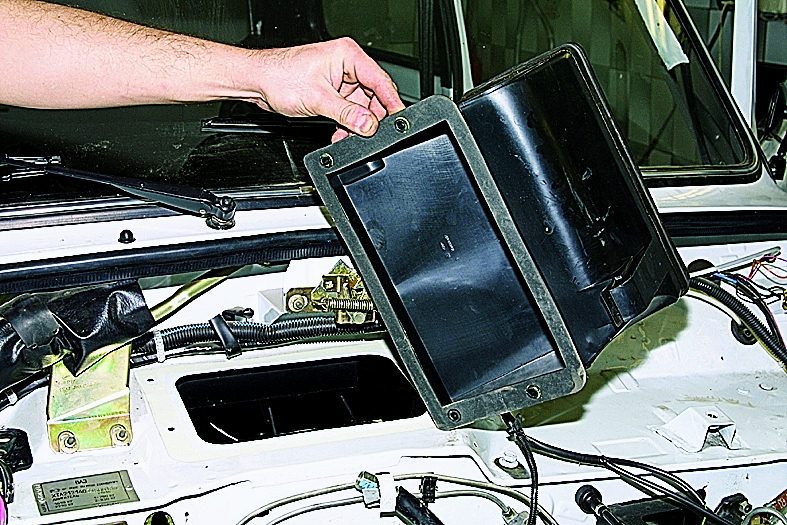

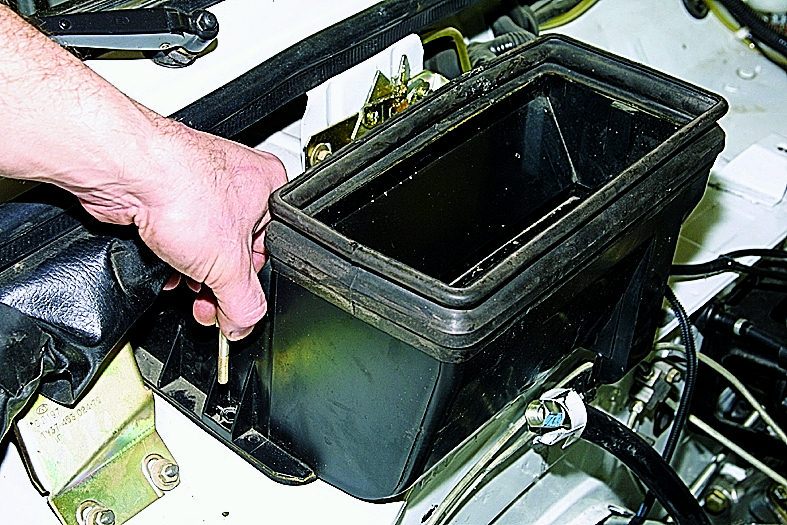

Снимаем коробку воздухопритока.
|
Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока.
|

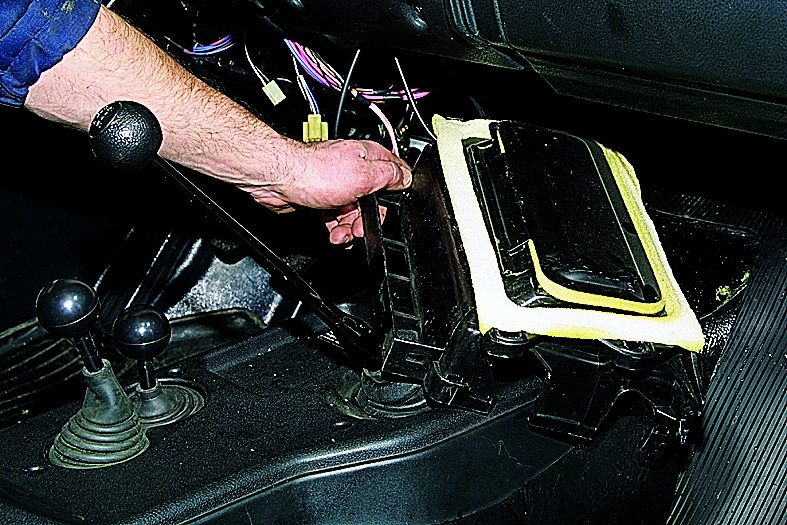

В салоне опускаем кожух радиатора.
|
Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.
|

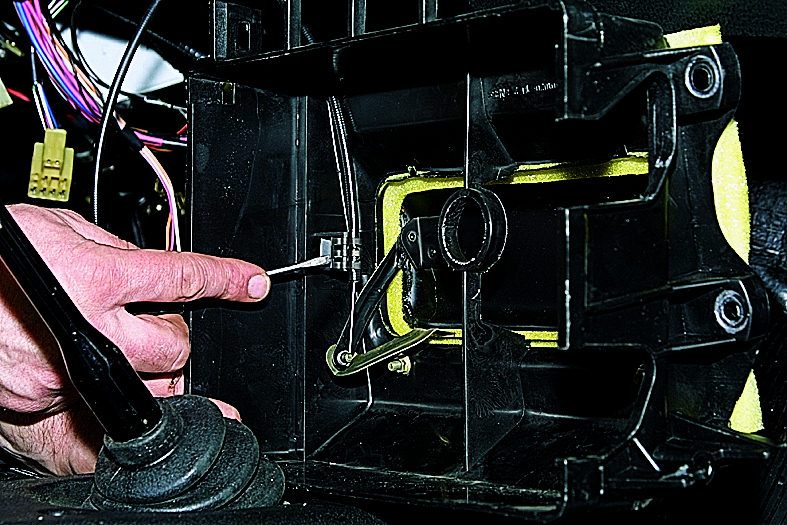

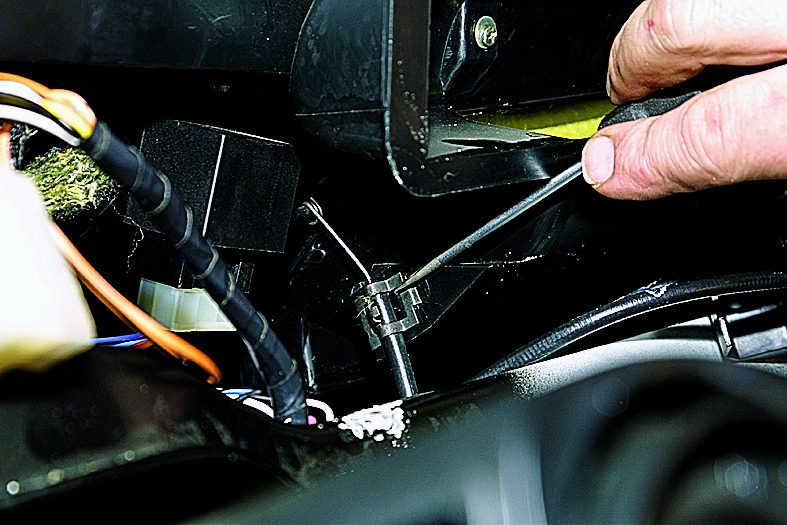

Отверткой поддеваем прижимную скобу оболочки тяги…
|
|

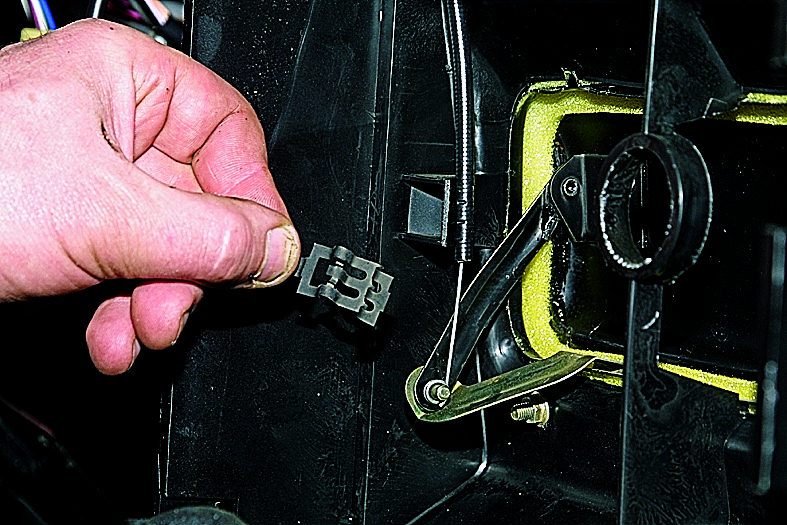

…и снимаем скобу.
|
|

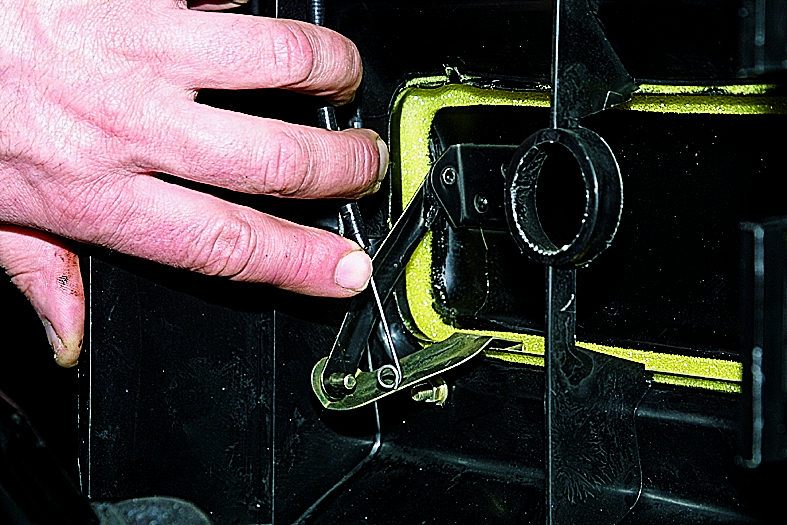

Отсоединяем тягу от рычага заслонки.
|
При необходимости аналогично отсоединяем …
|
…тягу заслонки обогрева ветрового стекла.
|
Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.
|

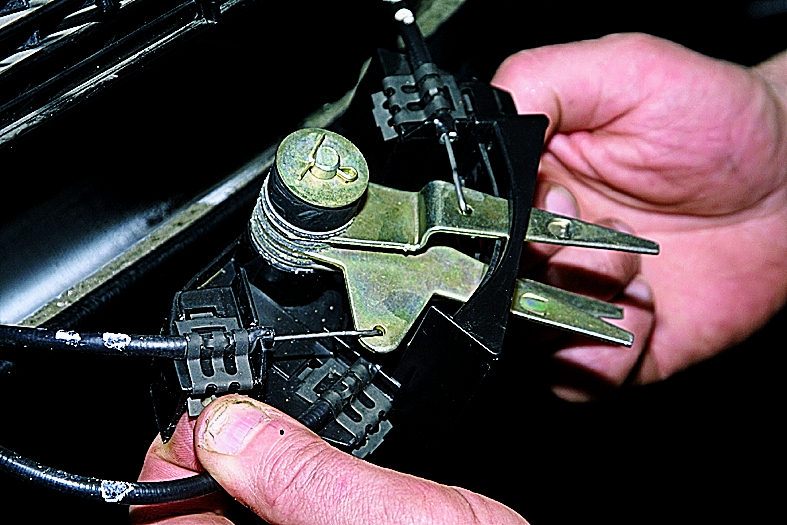

Пальцем поддеваем прижимную скобу оболочки тяги…
|
|
…и снимаем ее.
|
|

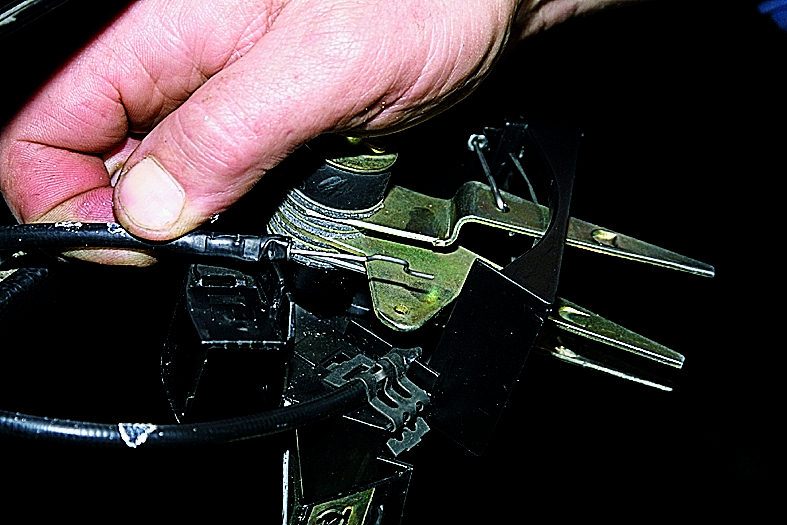

Выводим тягу из отверстия рычага.
|
Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

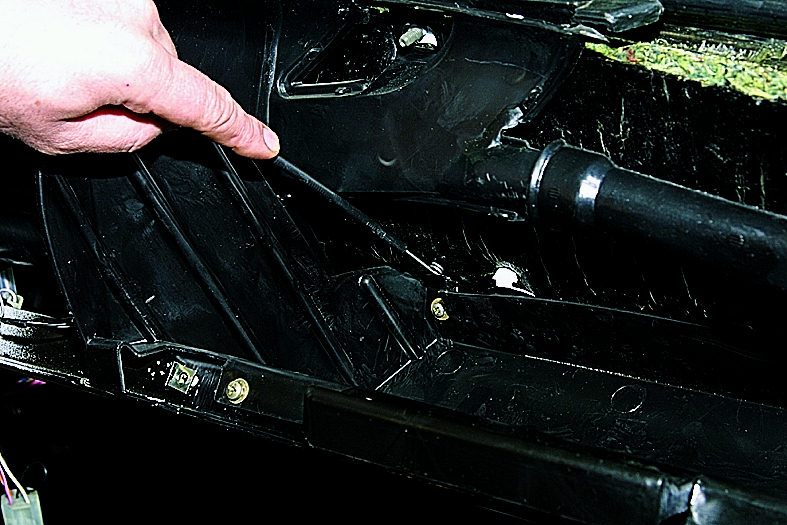

Для снятия тяги крана отопителя…
|
…выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).
|
Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами.
|
