Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.
|

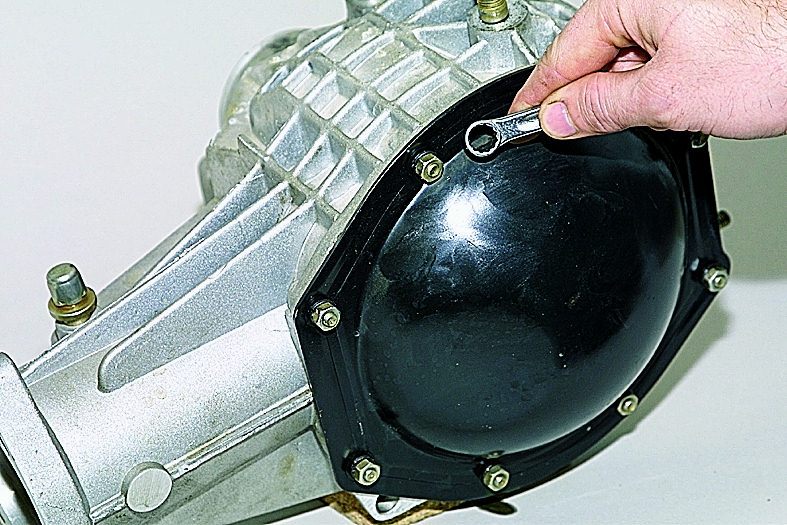

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.
|
|

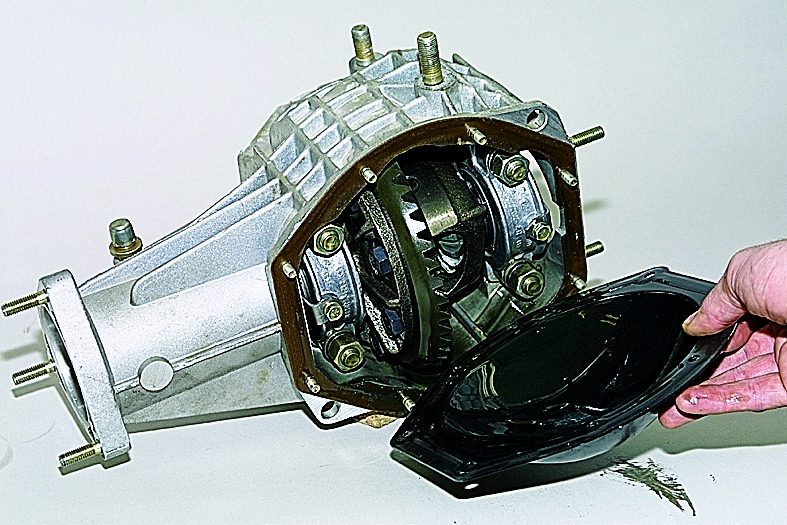

Снимаем крышку...
|
|

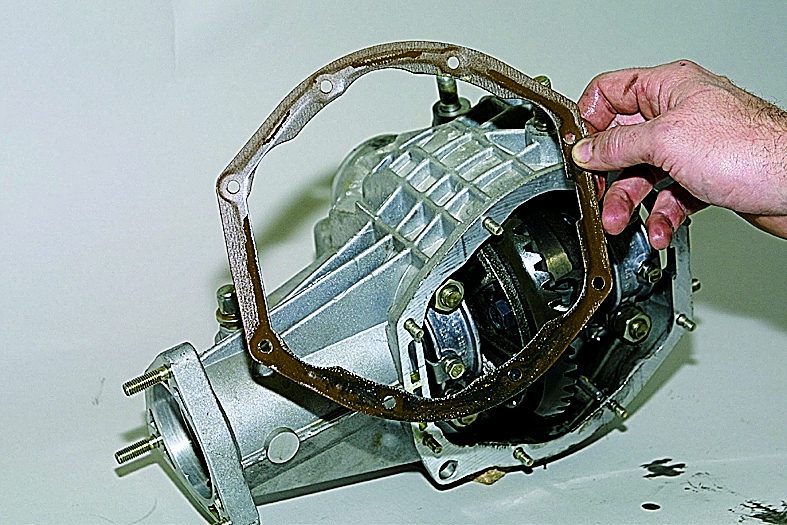

…и прокладку.
|
|

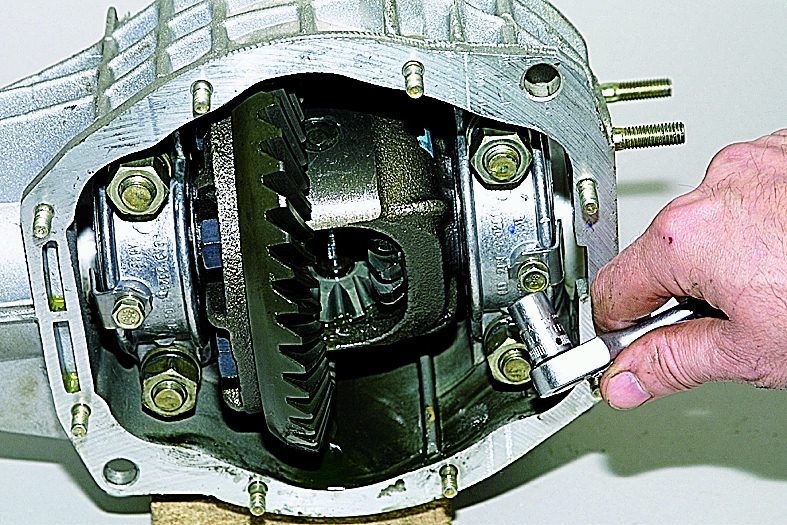

Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…
|
…и снимаем пластину.
Аналогично снимаем стопорную пластину правой крышки.
|

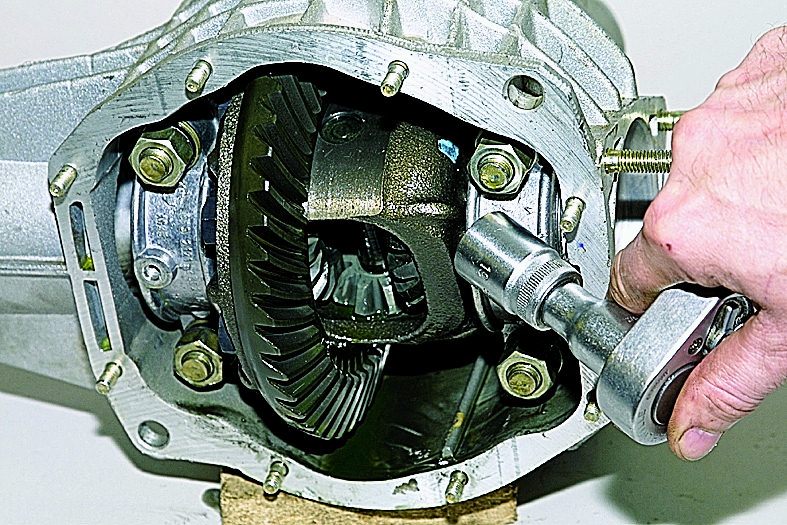

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.
|
|

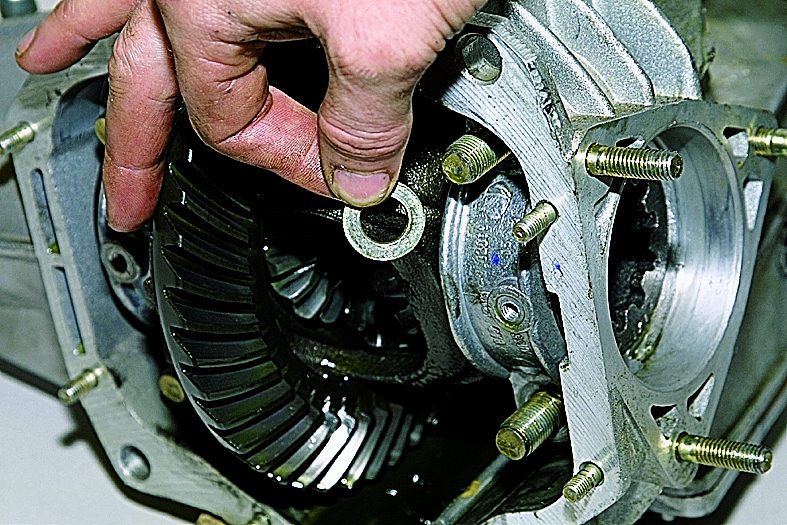

Снимаем со шпилек шайбы.
|
|

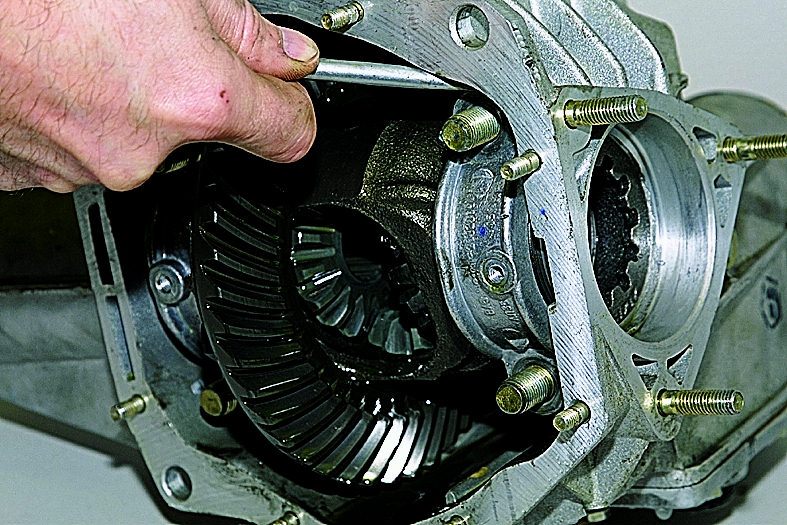

Поддев отверткой,…
|
|

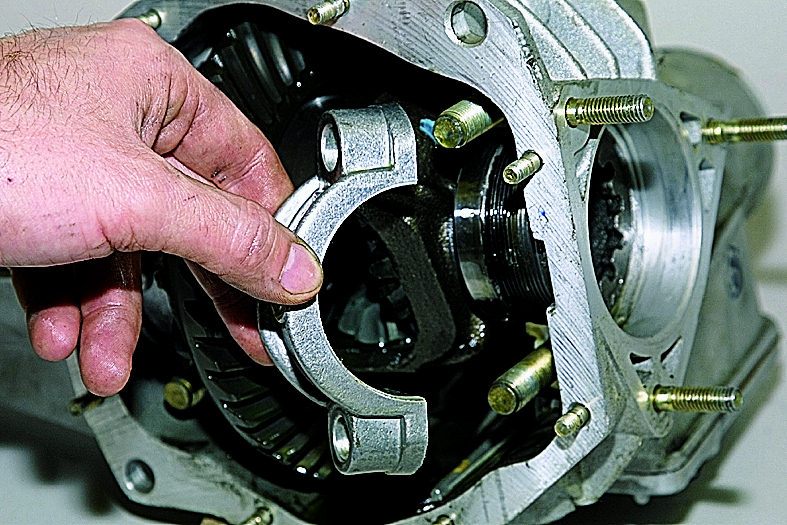

…снимаем крышку левого подшипника коробки дифференциала.
|

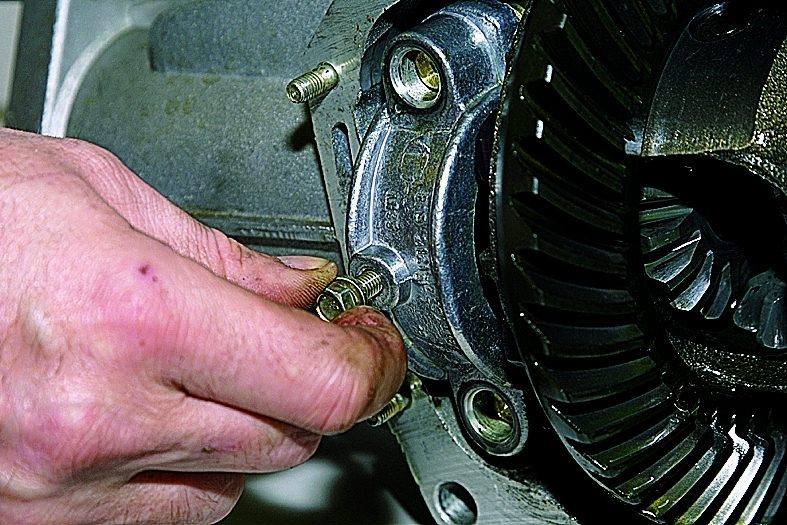

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…
|
…и, потянув за болт, снимаем крышку.
|
|

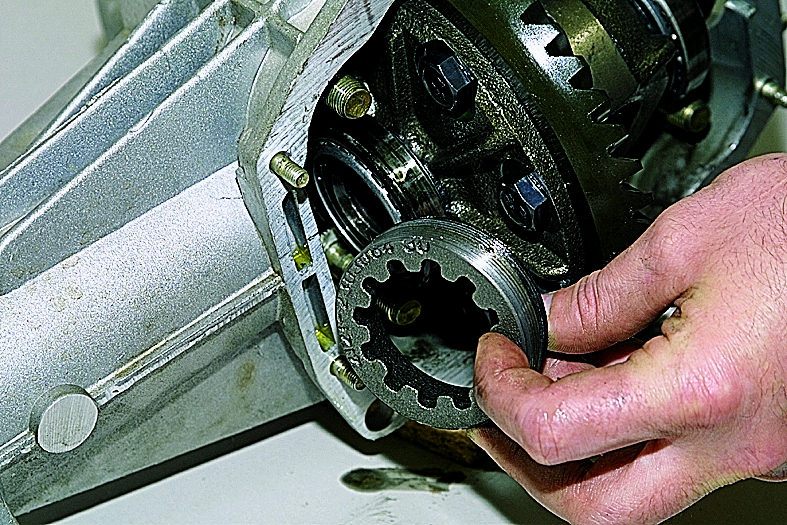

Вынимаем регулировочные гайки.
|
|
Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.
|
Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.
Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. Замена сальника ведущей шестерни).
|

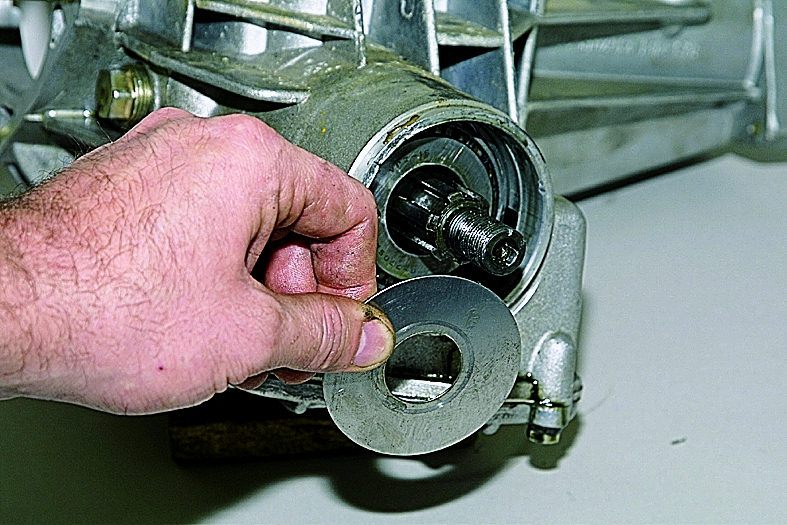

Снимаем с хвостовика ведущей шестерни маслоотражатель.
|
|

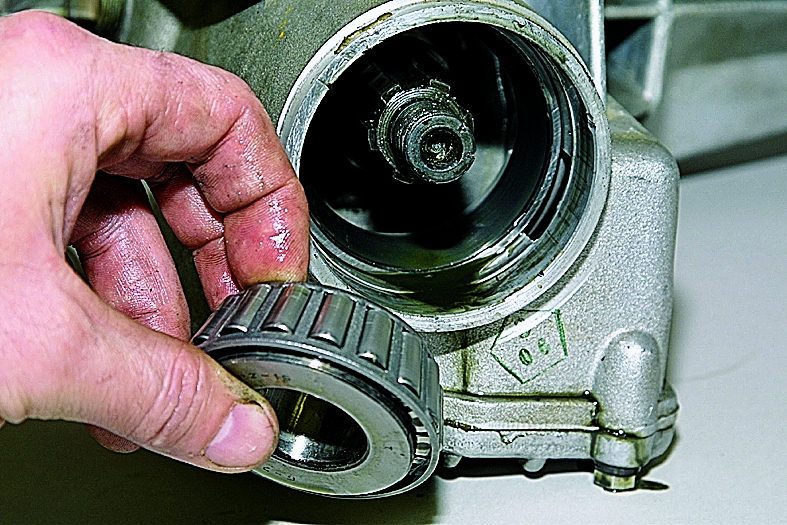

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.
|
|
Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.
|
|

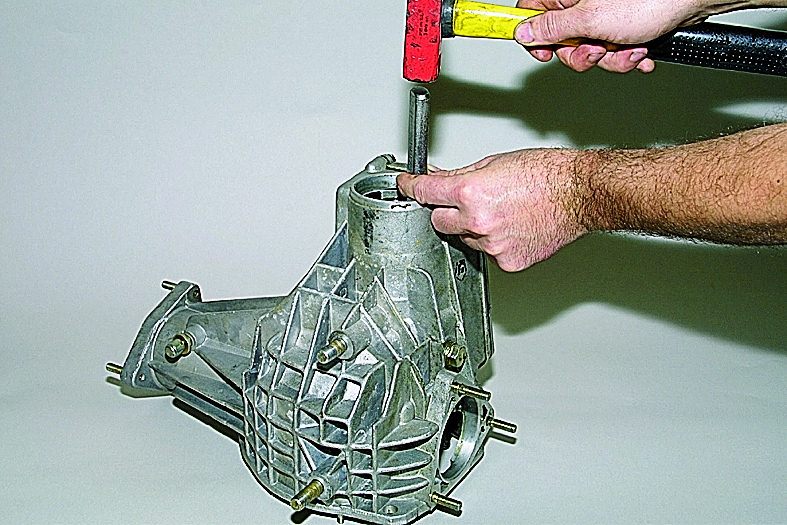

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…
|
|

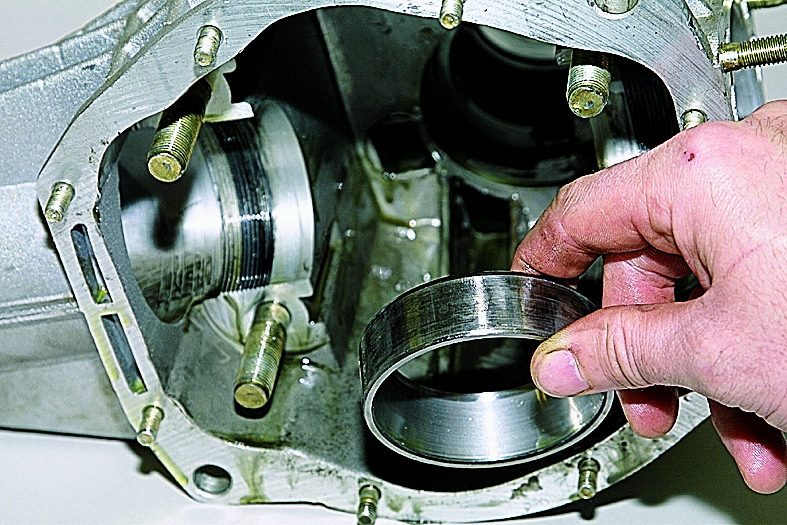

…и вынимаем его.
|
Аналогично демонтируем наружное кольцо заднего подшипника.
При подтекании масла из-под нижней крышки картера редуктора переднего моста…
|

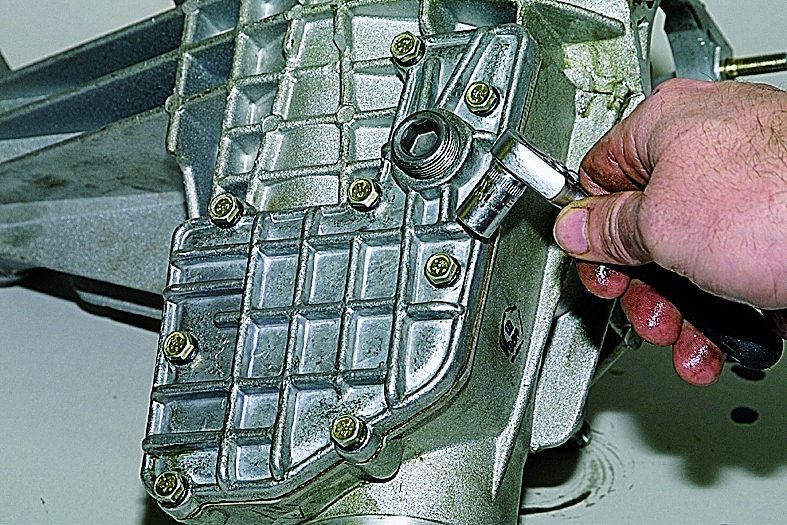

…головкой «на 10» отворачиваем восемь болтов ее крепления.
|
|

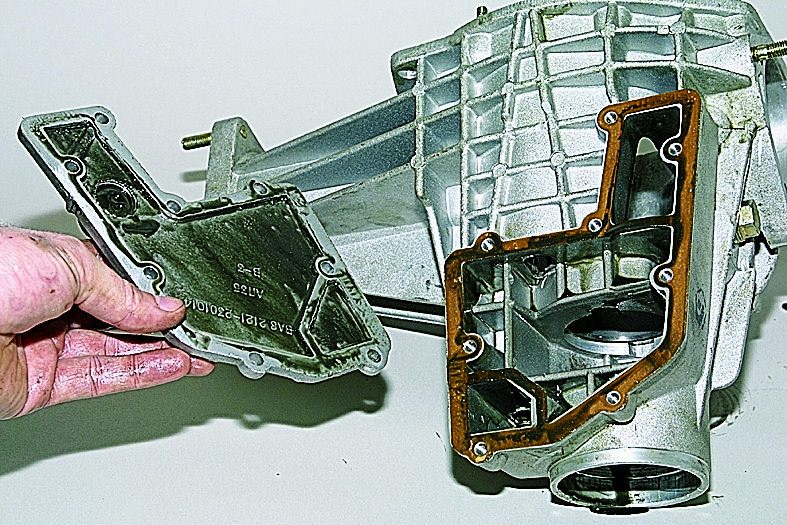

Снимаем крышку…
|
|

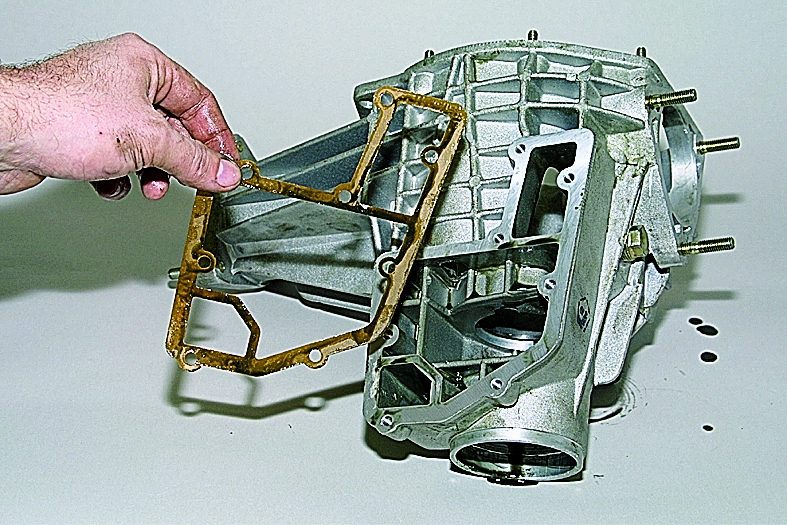

…и уплотнительную прокладку.
|
Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.
|

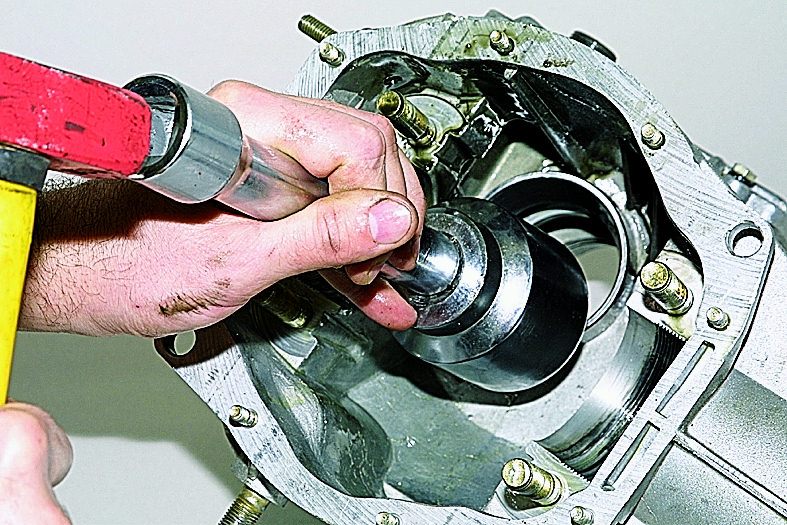

Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.
|
Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.
Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.
|
