9.2.2. Задние фонари

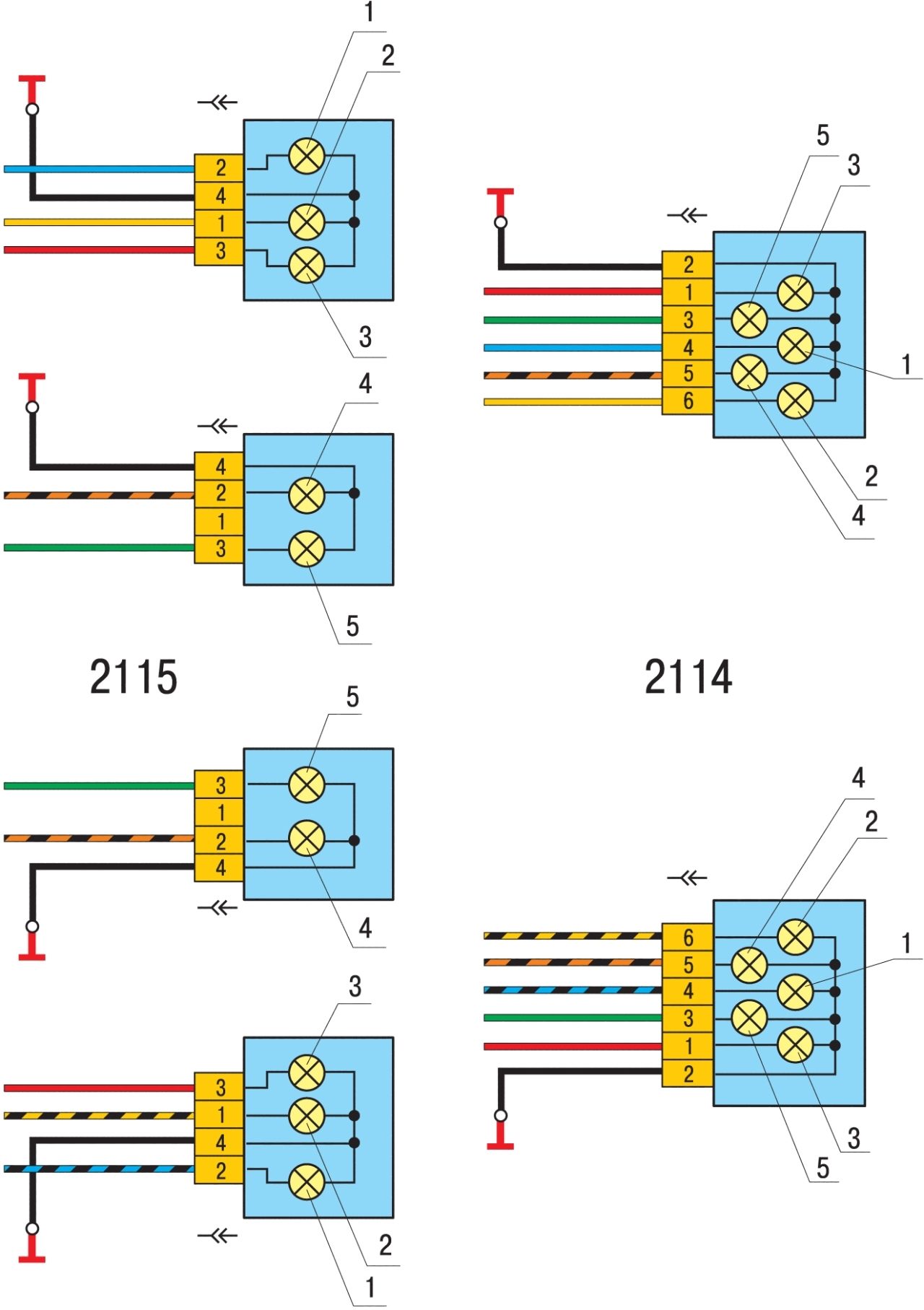

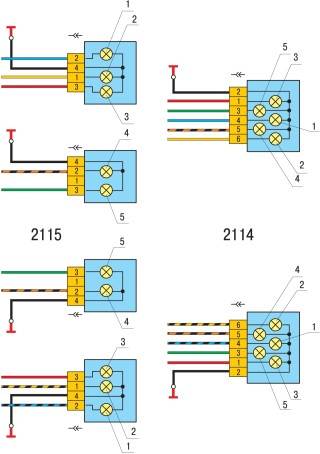

Рис. 9.51. Задние фонари автомобилей ВАЗ-2115 и 2114 в сравнении: 1 – лампы указателей поворота; 2 – лампы габаритного света; 3 – лампы стоп-сигнала; 4 – лампы противотуманного света; 5 – лампы света заднего хода

На автомобилях ВАЗ-2114 устанавливаются задние фонари другой конструкции (рис. 9.51).
