9.2.1. Очиститель заднего стекла

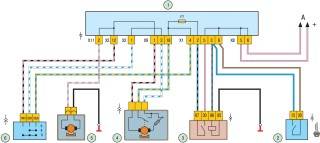

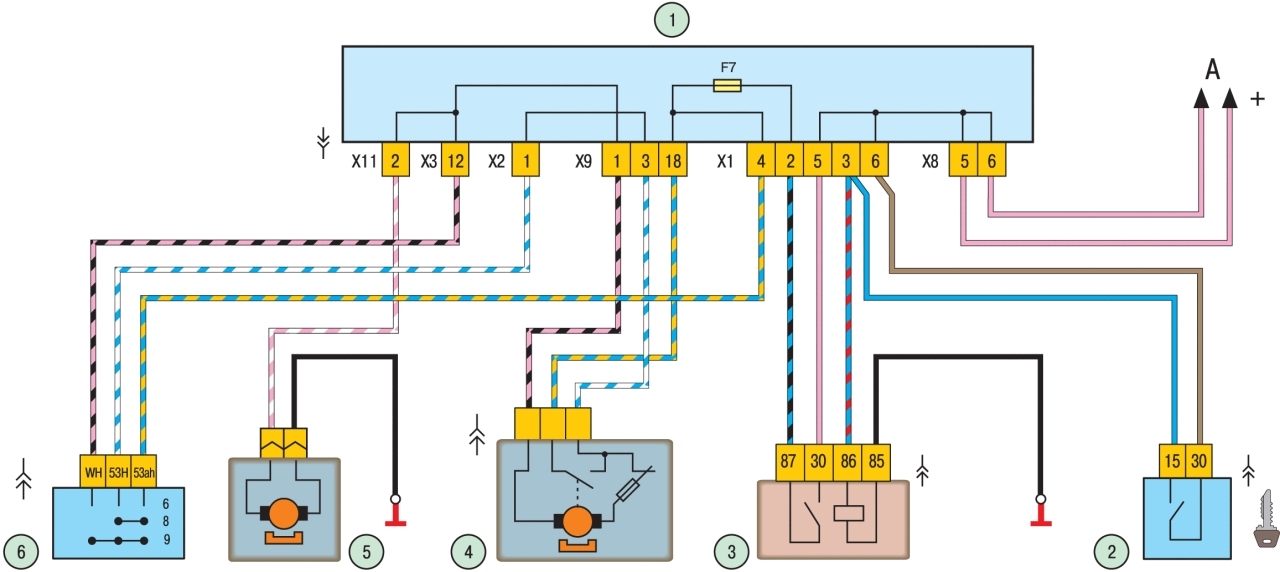

Рис. 9.50. Схема включения очистителя и омывателя заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – электродвигатель очистителя заднего стекла; 5 – электродвигатель омывателя заднего стекла; 6 – переключатель очистителя и омывателя заднего стекла; А — к источникам питания

Схема включения очистителя заднего стекла приведена на рис. 9.50.

Очиститель 4 и электродвигатель омывателя 5 включаются переключателем 6. Омывающая жидкость подается на заднее стекло только пока рычаг переключателя находится в положении 9.

Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.

Конструкция моторедуктора допускает его разборку для устранения мелких неисправностей (зачистка коллектора и т.д.). Методы разборки и сборки аналогичны описанным выше (в разделе 7 настоящего руководства) для моторедуктора очистителя ветрового стекла.

У очистителя заднего стекла при нагрузке моторедуктора моментом 0,49 Н·м (0,05 кгс·м), напряжении питания 14 в и окружающей температуре (25±10) °С число двойных ходов вала моторедуктора должно быть (50±5) мин^-1, а потребляемая сила тока не более 2 А.
