8.9.2. Снятиеи установка сидений
|
|

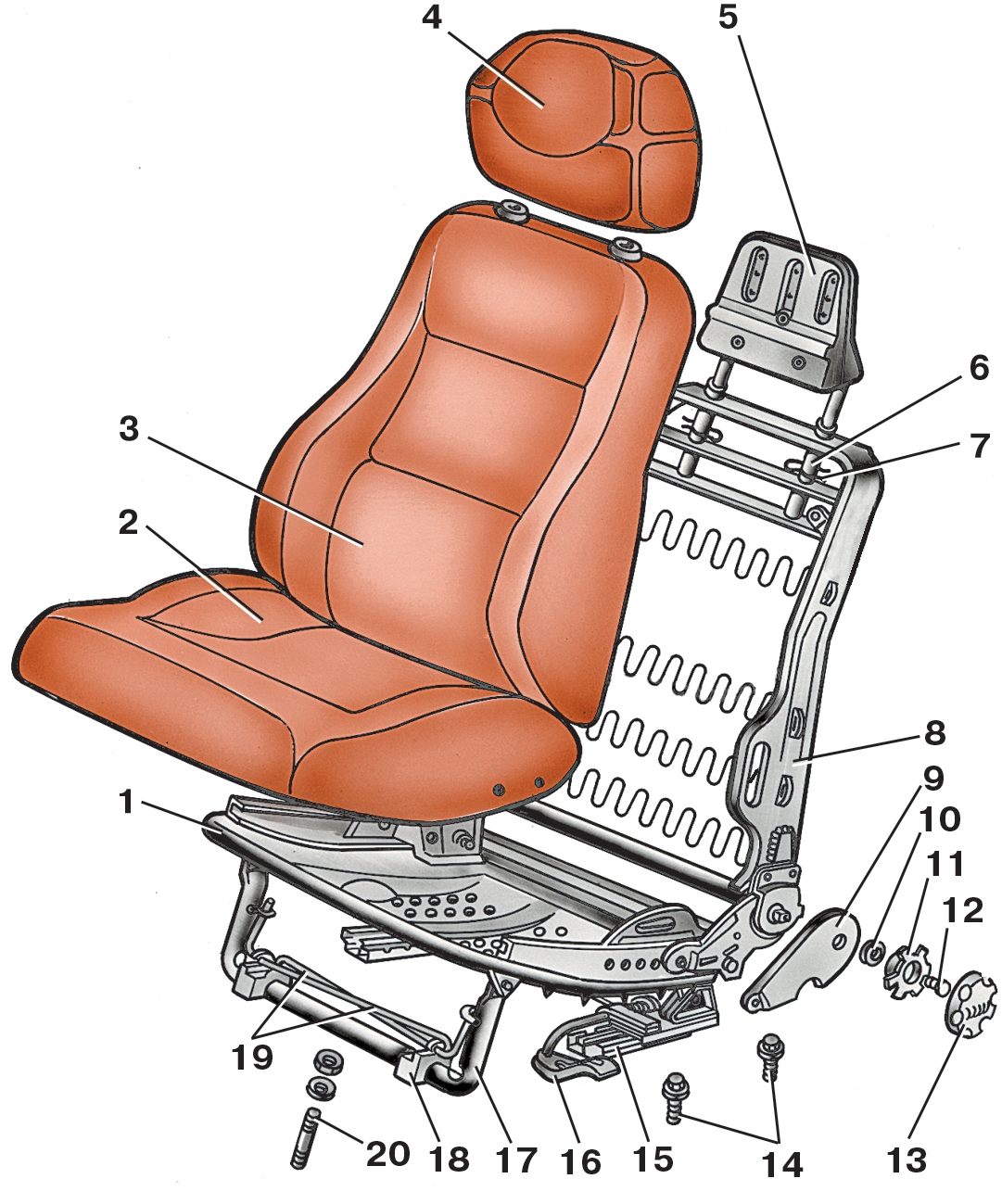

Рис. 8.28. Переднее сиденье: 1 – основание подушки; 2 – подушка; 3 – спинка; 4 – подголовник; 5 – каркас подголовника; 6 – шплинт; 7 – направляющая подголовника; 8 – основание спинки; 9 – облицовка механизма регулирования наклона спинки; 10 – прокладка; 11 – держатель ручки механизма регулирования наклона спинки; 12 – болт крепления держателя; 13 – ручка механизма регулирования наклона спинки; 14 – болты крепления салазок; 15 – направляющая салазок; 16 – ручка механизма передвижения; 17 – стойка основания; 18 – передний кронштейн; 19 – торсионы; 20 – шпилька крепления кронштейна
|
|
|

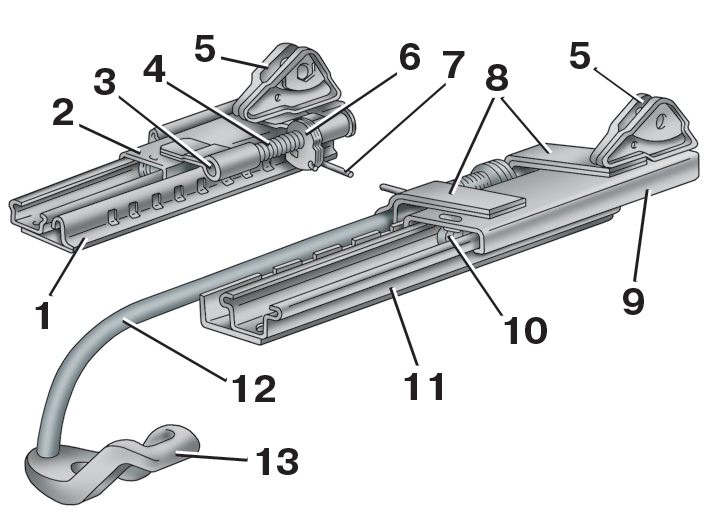

Рис. 8.29. Салазки переднего сиденья: 1 – фиксатор механизма передвижения внутренних салазок; 2 и 9 – ползуны; 3 – ось защелки внутренних салазок; 4 – пружина защелки; 5 – скобы; 6 – защелка внутренних салазок; 7 – тяга защелки; 8 – кронштейны защелки наружных салазок; 10 – ролик; 11 – направляющая наружных салазок; 12 – стержень ручки механизма передвижения; 13 – ручка механизма передвижения
|
|
|

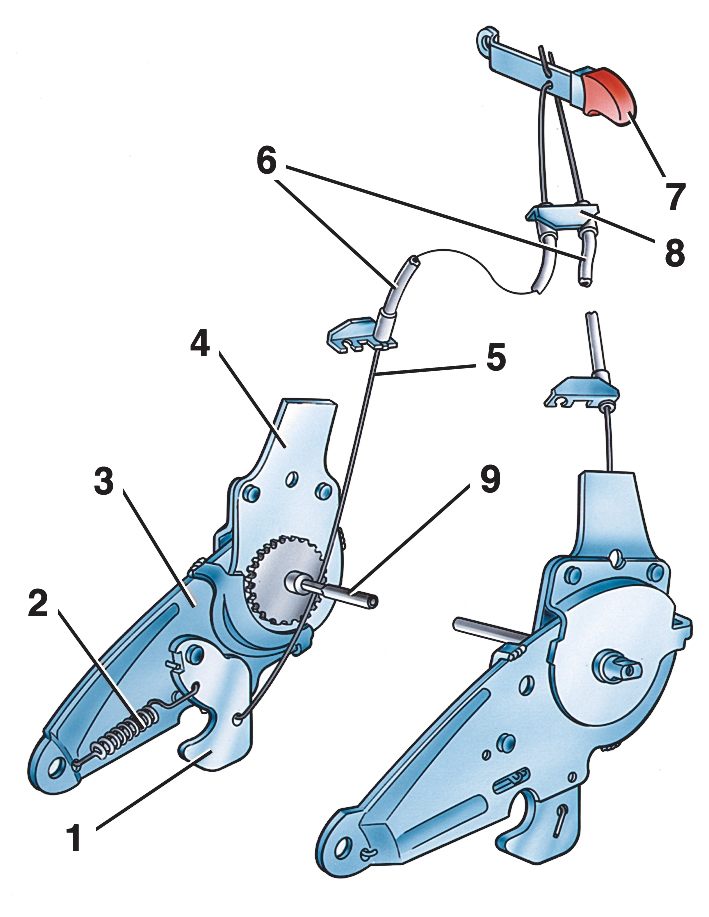

Рис. 8.30. Механизмы регулирования наклона спинки и откидывания спинки переднего сиденья: 1 – крючок; 2 – пружина крючка; 3 – нижнее звено механизма регулирования наклона спинки; 4 – верхнее звено механизма регулирования наклона спинки; 5 – тяга механизма откидывания спинки; 6 – оболочки тяг; 7 – ручка рычага механизма откидывания спинки; 8 – кронштейн; 9 – синхронизатор
|
Устройство передних сидений показано на рисунках 8.28, 8.29 и 8.30. Передние сиденья
Для снятия сиденья передвиньте его в крайнее переднее положение и снимите торсионы 19 (см. рис. 8.28). Сдвиньте сиденье в крайнее заднее положение, отверните гайки шпилек 20 крепления кронштейнов 18 и снимите кронштейны. Поднимите сиденье за переднюю часть и выверните передние болты 14 крепления салазок к кузову. Затем передвиньте сиденье без перекосов до отказа вперед, выверните задние болты крепления салазок и снимите сиденье в сборе с салазками. Установку сиденья выполняйте в обратном порядке.
Заднее сиденье
Выверните два болта крепления петель подушки и выньте ее из салона. Передвиньте рукоятку привода замков спинки вправо (если смотреть по ходу автомобиля) и освободите спинку сиденья. Выверните два болта крепления петель и снимите спинку в сборе с ковром багажного отделения.
Устанавливайте заднее сиденье в обратном порядке.
|
