8.2. Ремонт каркаса кузова

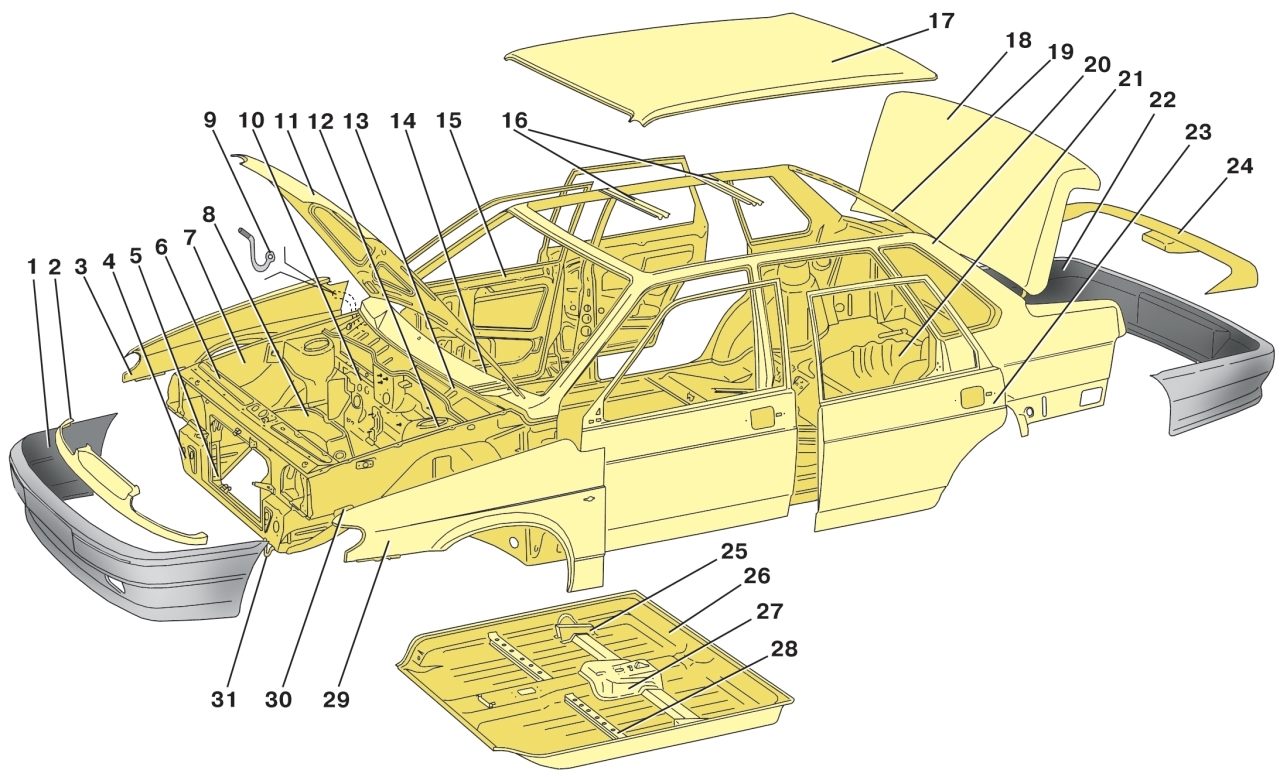

Рис. 8.1. Детали каркаса кузова: 1 – передний бампер; 2 – рамка радиатора; 3 – переднее правое крыло; 4 – панель рамки радиатора; 5 – стойка рамки радиатора; 6 – верхняя поперечина рамки радиатора; 7 – правый брызговик переднего крыла; 8 – правый передний лонжерон; 9 – петля капота; 10 – щиток передка; 11 – капот; 12 – опора пружины передней подвески; 13 – коробка воздухопритока; 14 – рамка ветрового стекла; 15 – передняя дверь; 16 – балки крыши; 17 – панель крыши; 18 – крышка багажника; 19 – рамка заднего стекла; 20 – левая наружная панель боковины; 21 – задний пол; 22 – задний бампер; 23 – задняя дверь; 24 – спойлер; 25 – кронштейн переднего сиденья; 26 – передний пол; 27 – передняя поперечина пола; 28 – усилитель пола; 29 – переднее левое крыло; 30 – левый брызговик переднего крыла; 31 – кронштейн проушины для буксировки

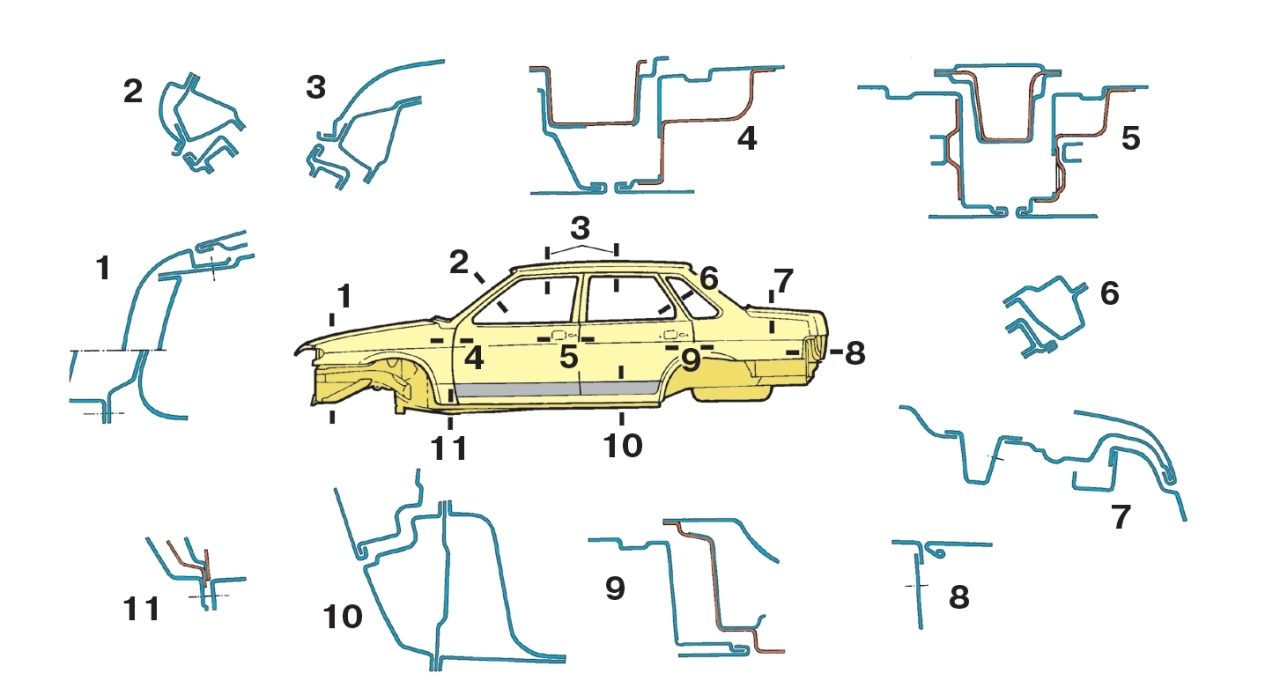

Рис. 8.2. Основные сечения кузова (вид сбоку)

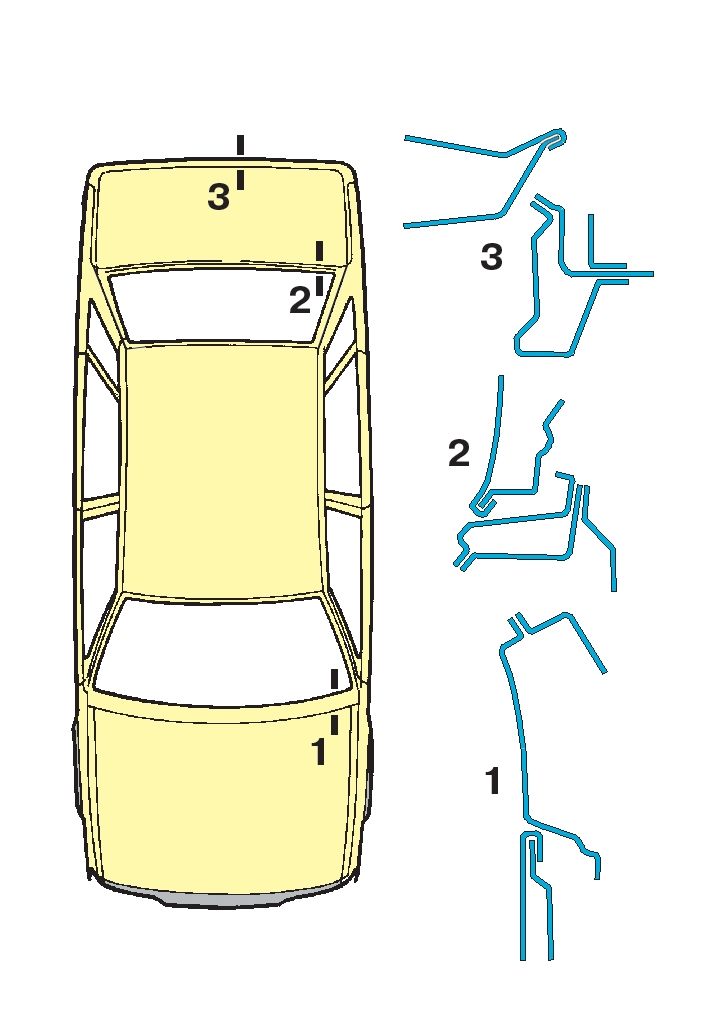

Рис. 8.3. Основные сечения кузова (вид сверху)

Устройство каркаса и его сечения показаны на рис. 8.1, 8.2 и 8.3.
