8.2.1. Правка поврежденного кузова

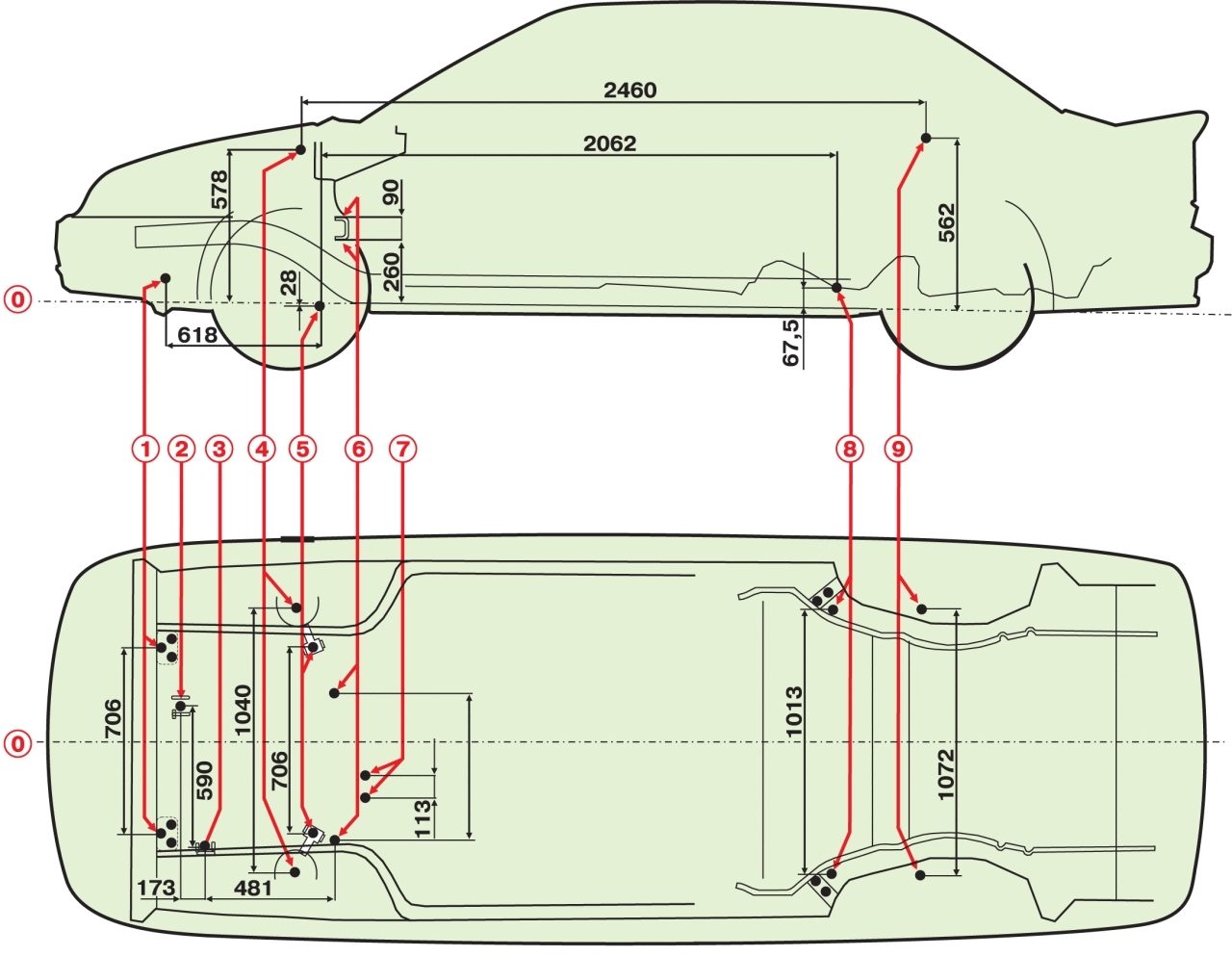

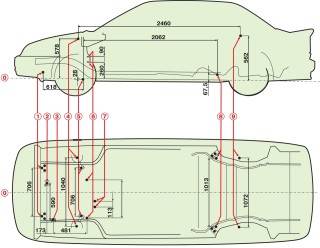

Рис. 8.4. Основные справочные размеры для проверки пола кузова: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов; 7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески

Значительная часть ремонтных работ по автомобилям, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля. Основные справочные размеры для проверки показаны на рис. 8.4.

Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.

В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.

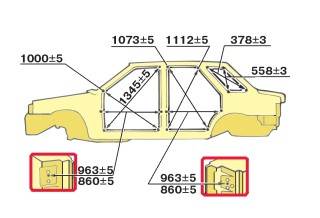

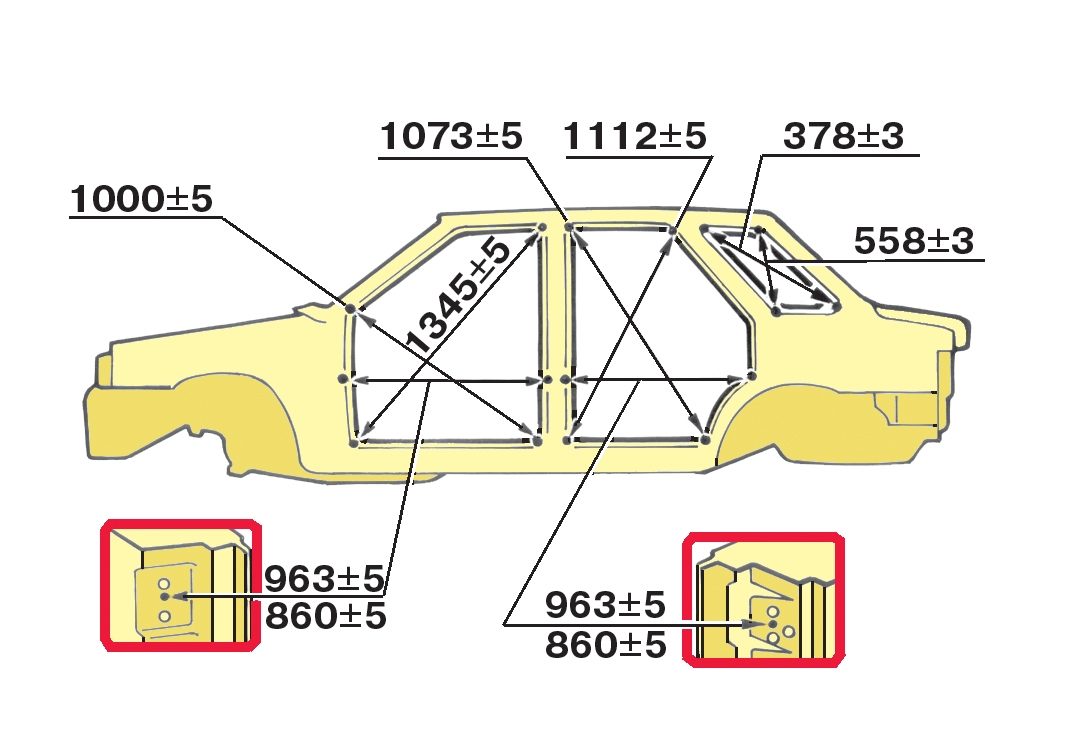

Рис. 8.5. Справочные линейные размеры проемов дверей и задних боковых окон

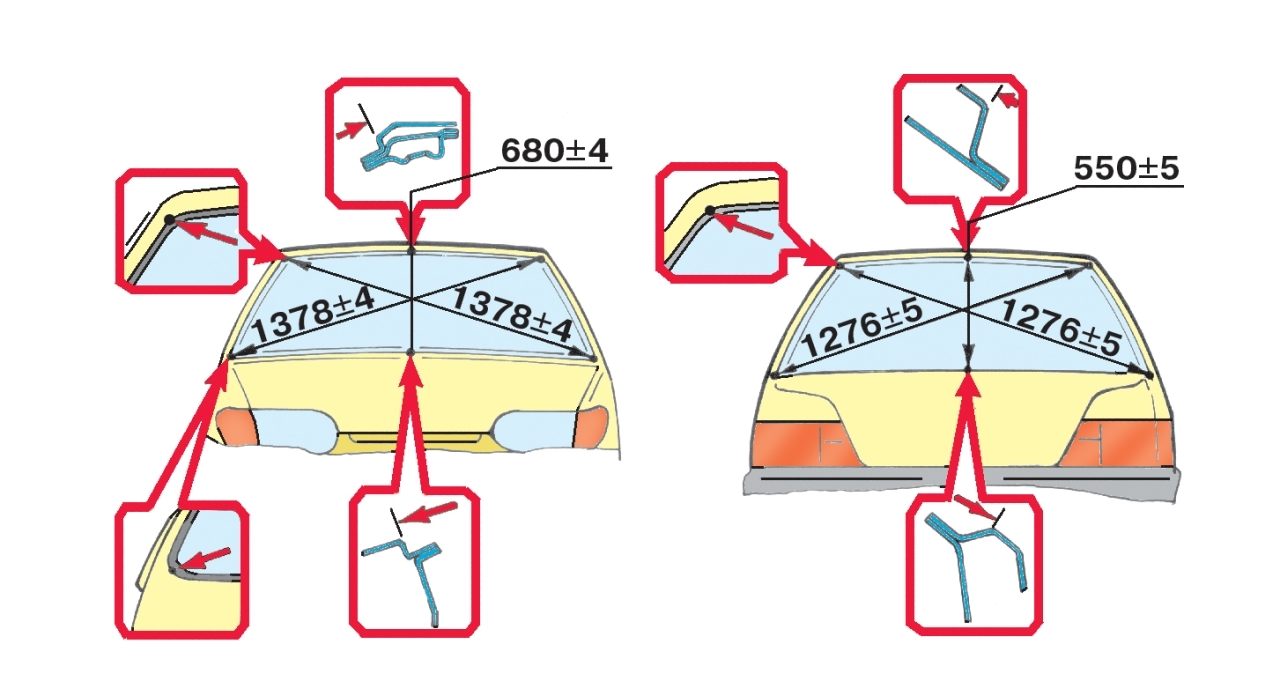

Рис. 8.6. Справочные линейные размеры проемов ветрового и заднего окон

Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей (рис. 8.5, 8.6).

Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.
