7.8.1. Особенности устройства

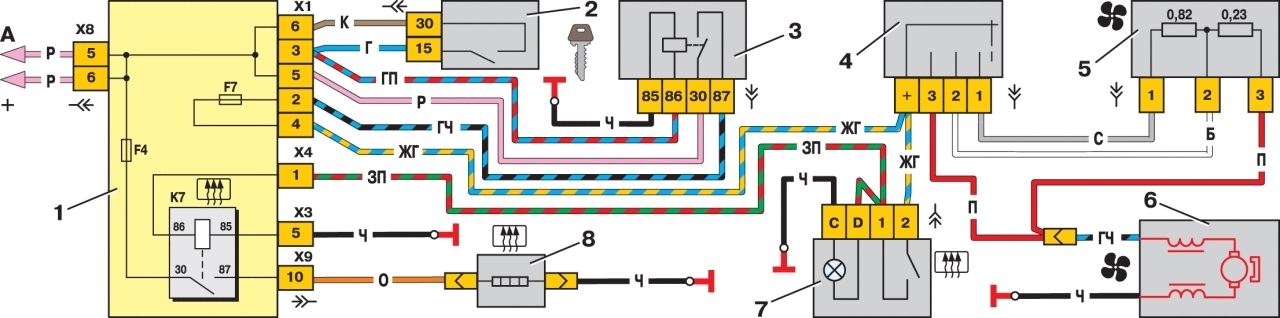

Рис. 7.29. Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла; К7 – реле включения обогрева заднего стекла

Электродвигатель типа 45.3730, с возбуждением от постоянных магнитов. Схема включения электродвигателя показана на рис. 7.29.

Для получения малой частоты вращения служит дополнительный резистор. Он закреплен винтом с левой стороны кожуха радиатора отопителя. Резистор имеет две спирали — одну сопротивлением 0,23 Ом и вторую – 0,82 Ом. При включении в цепь питания электродвигателя обеих спиралей обеспечивается 1-я скорость вращения вентилятора, если включена спираль сопротивлением 0,23 Ом – 2-я скорость. При включении электродвигателя без резистора ротор вентилятора вращается с максимальной 3-й скоростью (4100 мин^-1).

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт — зачистка коллектора. Для этого нет необходимости снимать электродвигатель с автомобиля. Достаточно снять водоотражательный щиток, защитный кожух электродвигателя, а затем крышку электродвигателя со щеткодержателем.

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре 25±10 °С, мин^-1         4100±200

Потребляемая сила тока при указанной нагрузке и частоте вращения, А, не более        14
