6.9.2. Проверка деталей

Проверьте чистоту рабочих поверхностей цилиндра, поршней и упорных колец. Поверхности должны быть совершенно гладкими, чтобы не происходило утечки жидкости и преждевременного износа уплотнителей и поршней. Дефекты на зеркале цилиндра устраните притиркой или шлифовкой. Однако при этом увеличение внутреннего диаметра цилиндра не допускается.

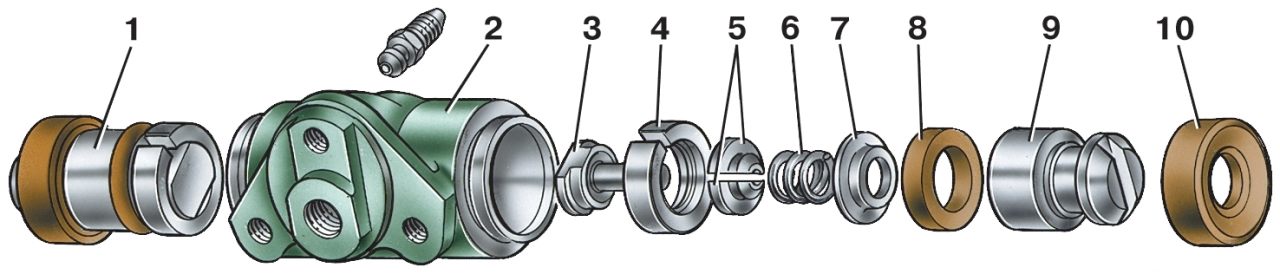

Рис. 6.27. Детали колесного цилиндра: 1 – поршень в сборе; 2 – корпус цилиндра; 3 – упорный винт; 4 – упорное кольцо; 5 – сухари; 6 – пружина; 7 – опорная чашка; 8 – уплотнитель; 9 – поршень; 10 – защитный колпачок

Проверьте состояние упорного винта 3 (см. рис. 6.27), пружины 6, опорной чашки 7 и сухарей 5. При необходимости замените поврежденные детали новыми.

Замените уплотнители 8 новыми. Проверьте состояние защитных колпачков 10 и при необходимости замените их.

Внимательно проверьте, нет ли на колодках повреждений или деформаций.

Проверьте упругость стяжных и направляющих пружин колодок, при необходимости замените их новыми. Стяжные пружины не должны иметь остаточных деформаций при растяжении нижних пружин усилием 137,2 Н (14 кгс) и верхних – 294 Н (30 кгс).

Проверьте чистоту накладок, если обнаружены грязь или следы смазки, накладки тщательно очистите металлической щеткой и промойте уайт-спиритом, кроме того, проверьте, нет ли утечки смазки внутри барабана; обнаруженные неисправности устраните.

Колодки заменяйте новыми, если толщина накладок стала менее 1,5 мм. Замену проводите одновременно на обоих тормозных механизмах, то есть обе пары колодок.

Осмотрите тормозные барабаны. Если на рабочей поверхности имеются глубокие риски или чрезмерная овальность, то расточите барабаны на станке. Затем также на станке абразивными мелкозернистыми брусками прошлифуйте барабаны. Это увеличивает долговечность накладок и улучшает равномерность и эффективность торможения.

Увеличение диаметра барабана (200 мм) после расточки и шлифовки допускается до 201 мм. Предельно допустимый диаметр барабана 201,5 мм. Эти требования должны строго соблюдаться, в противном случае нарушается прочность барабана, а также эффективность торможения.
