6.1. Особенности устройства

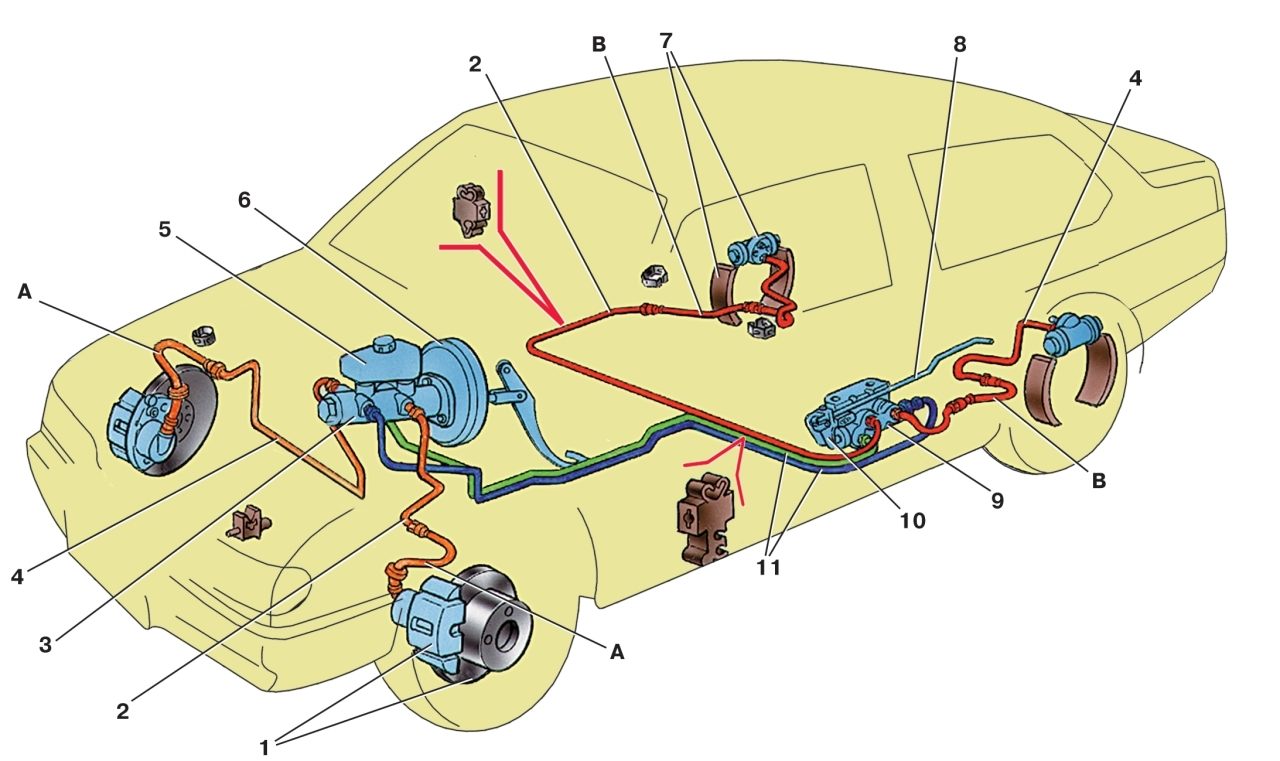

Рис. 6.1. Схема гидропривода тормозов: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура "левый передний-правый задний тормоза"; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура "правый передний–левый задний тормоза"; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза; А — гибкий шланг переднего тормоза; В — гибкий шланг заднего тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 6.1), что обеспечивает высокую активную безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления задних тормозов.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.
