6.7.5. Замена тормозных колодок

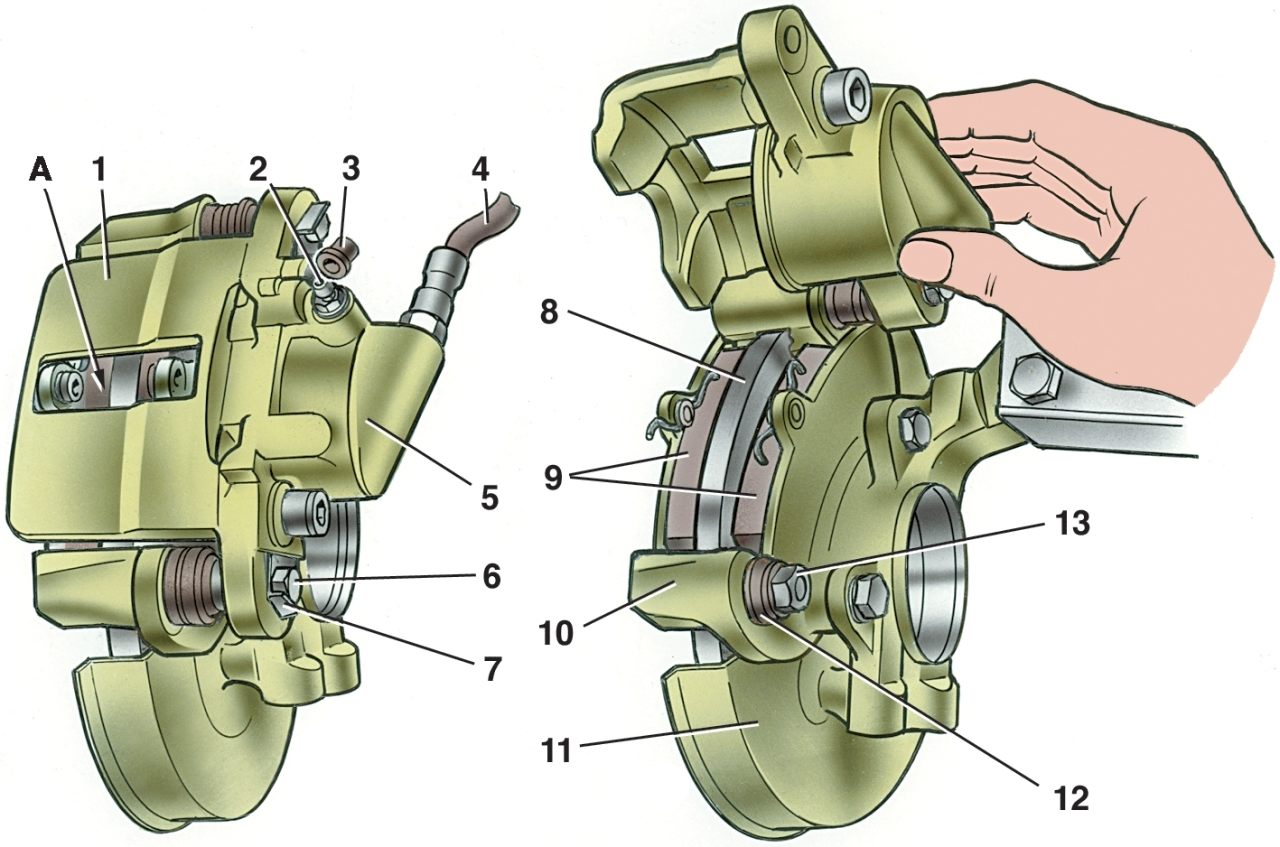

Рис. 6.24. Замена тормозных колодок: 1 – суппорт; 2 – штуцер; 3 – колпачок; 4 – шланг; 5 – колесный цилиндр; 6 – болт; 7 – стопорная шайба; 8 – тормозной диск; 9 – тормозные колодки; 10 – направляющая колодок; 11 – защитный кожух переднего тормоза; 12 – защитный чехол; 13 – направляющий палец; А — смотровое окно

При необходимости замены тормозных колодок отогните угол стопорной шайбы 7 (рис. 6.24) с грани нижнего болта 6, отверните его, придерживая ключом за грани направляющий палец, отсоедините разъемный провод сигнализатора износа колодок. Затем поверните суппорт 1 в сборе с цилиндром 5 относительно другого пальца, выньте тормозную колодку со стороны поршня и опустите суппорт в рабочее положение.

ПРИМЕЧАНИЕ При замене колодок переднего тормоза необходимо также заменять сигнализатор износа колодок. Сигнализатор можно запрессовывать в колодку только один раз, т.к. он является деталью разового использования. Сигнализатор устанавливается во внутреннюю колодку в отверстие ближнее к тормозному шлангу, затем провод сигнализатора необходимо провести через хомуты на шланге и подсоединить к электрической цепи автомобиля.

ПРИМЕЧАНИЕ Если уровень жидкости в бачке главного цилиндра приближается к отметке "МАХ" или ей соответствует, то перед утапливанием поршня удалите из бачка часть жидкости, чтобы не допустить ее выплескивание из бачка.

Осторожно, чтобы не повредить пылезащитный колпачок и не допустить выплескивание тормозной жидкости из бачка главного цилиндра, переместите поршень, как можно дальше внутрь цилиндра, отталкиваясь отверткой от поверхности тормозного диска. Подняв суппорт, замените изношенную наружную колодку новой и опустите суппорт в рабочее положение. Еще раз переместите поршень внутрь цилиндра и, подняв суппорт, замените внутреннюю тормозную колодку.

Опустив суппорт, заверните и законтрите болт 6, резьба которого имеет покрытие, предотвращающее самоотварачивание направляющего пальца.

При замене колодок проверьте состояние и посадку в гнездах защитных колпачков поршней и чехлов направляющих пальцев. При необходимости замените их или обеспечьте правильную посадку в гнездах.
