6.5.4. Проверка герметичности главного цилиндра

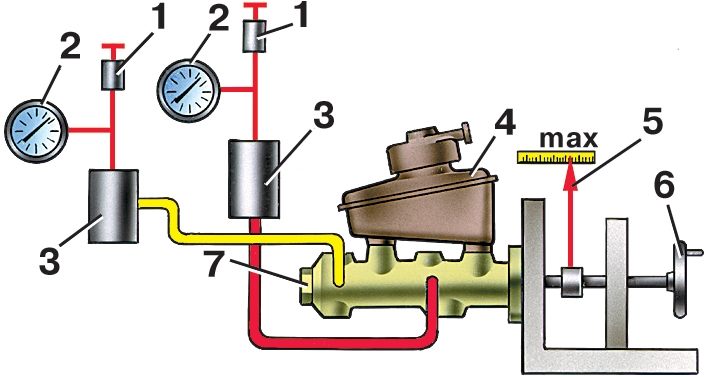

Рис. 6.15. Схема проверки герметичности главного цилиндра: 1 – клапан для прокачки стенда; 2 – манометр; 3 – поглощающий цилиндр; 4 – бачок главного цилиндра; 5 – указатель смещения толкателя; 6 – маховик; 7 – главный цилиндр

Установите главный цилиндр на стенд БС-137.000 и подсоедините его к элементам стенда, как указано на рис. 6.15.

Заполните бачок тормозной жидкостью и, перемещая несколько раз поршни главного цилиндра на полную длину их хода, прокачайте систему через клапаны 1.

Вращая маховик 6, медленно продвигайте поршни главного цилиндра до тех пор, пока давление, контролируемое манометрами 2, не достигнет 12,5 МПа (125 кгс/см²). В этом положении заблокируйте толкатель главного цилиндра. Указанное давление должно оставаться постоянным не менее 5 с.

В случае утечки жидкости или изменения давления в течение 5 с замените уплотнительные кольца поршней цилиндра.
