6.3.4. Регулировка стояночной тормозной системы

Если стояночная тормозная система не удерживает автомобиль на уклоне 25 % при перемещении рычага на 4–8 зубцов сектора, отрегулируйте систему в следующем порядке:

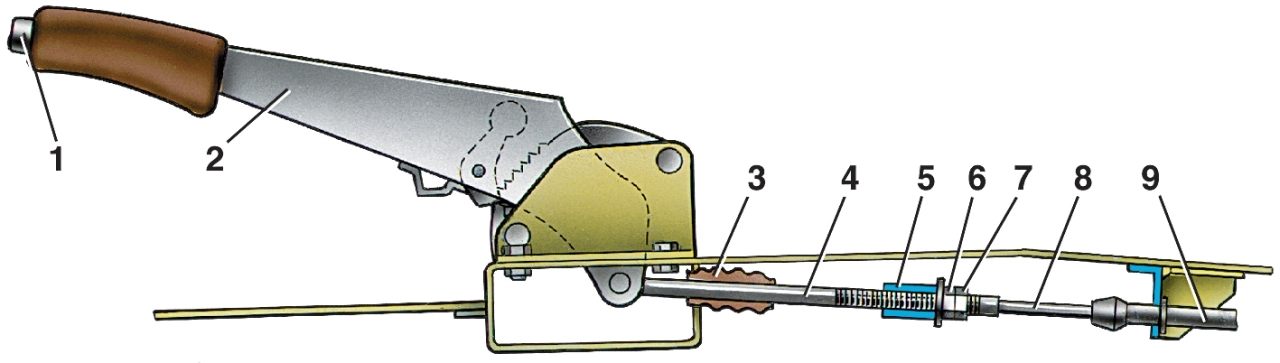

Рис. 6.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

– ослабьте контргайку 7 (см. рис. 6.9) натяжного устройства и, завертывая регулировочную гайку 6, натяните трос;

– проверьте полный ход рычага 2, который должен быть 2–4 зубьев по сектору, затем затяните контргайку.

Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2.
