6.1.3. Главный цилиндр с последовательным расположением поршней

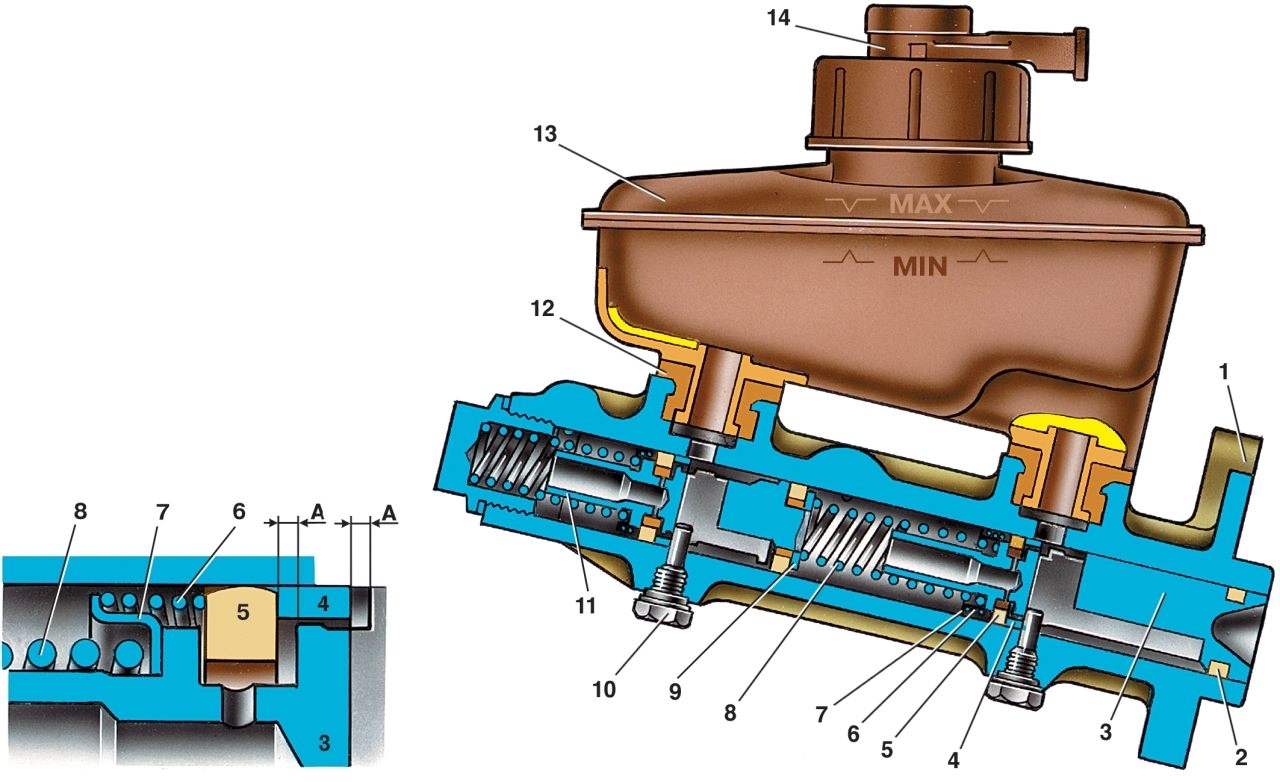

Рис. 6.5. Главный цилиндр с бачком: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура "левый передний-правый задний тормоза"; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца; 7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт; 11 – поршень привода контура "правый передний-левый задний тормоза"; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А — зазор

На корпусе главного цилиндра (рис. 6.5) крепится бачок 13, в заливной горловине которого установлен датчик 14 аварийного уровня тормозной жидкости. Уплотнительные кольца 5 высокого давления и кольца заднего колесного цилиндра взаимозаменяемы.
