4.2.6. Сборка и установка задней подвески

Сборку и установку задней подвески проводите в порядке, обратном разборке и снятию, с учетом следующего:

– запрессовку резинометаллического шарнира во втулку рычага подвески проводите приспособлением 67.7823.9537;

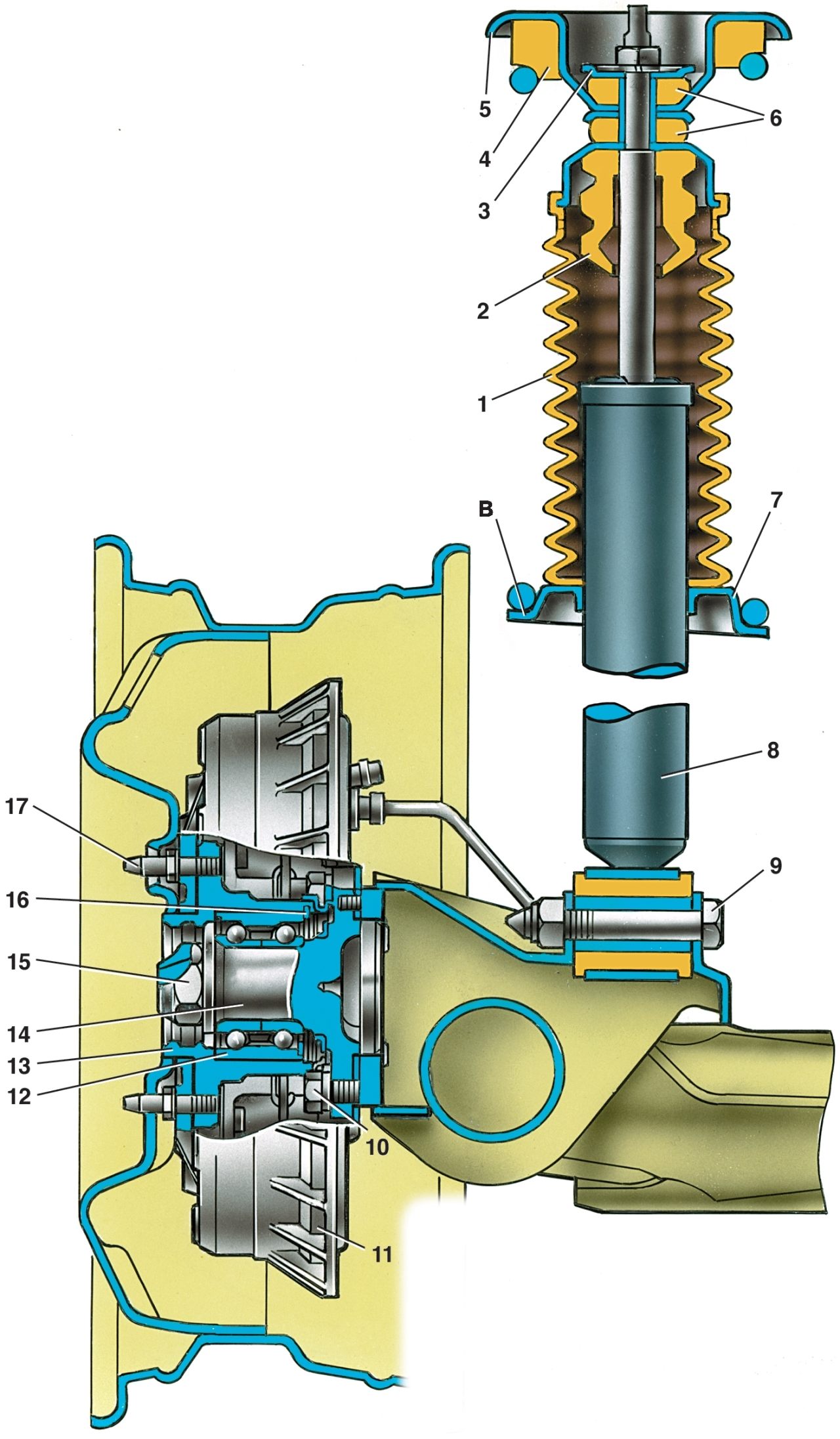

Рис. 4.22. Крепление амортизатора: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изолирующая прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт; В – точка для ориентации амортизатора

– амортизатор устанавливайте так, чтобы точка "В" (см. рис. 4.22) на нижней чашке была обращена в сторону колеса;

– болты крепления нижних проушин амортизаторов и гайки болтов крепления к кронштейнам затягивайте соответственно моментами 74,5–96 и 66,6–82,3 Н·м (7,6–9,8 и 6,8–8,4 кгс ·м) при статической нагрузке 3136 Н (320 кгс);

– гайки крепления кронштейнов рычагов подвески затягивайте моментами 31,4–39,2 Н·м (3,2–4,1 кгс·м);

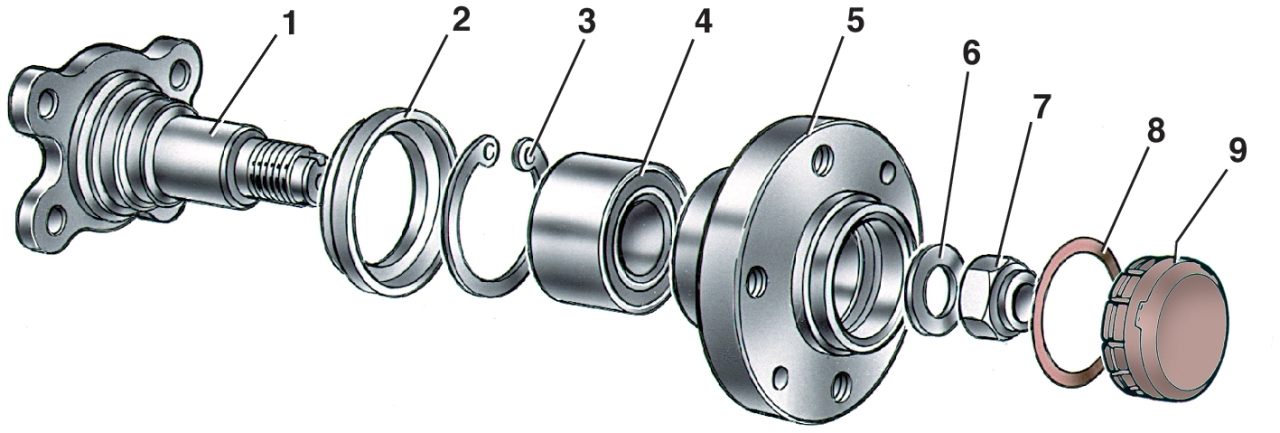

Рис. 4.24. Детали ступицы заднего колеса: 1 – ось ступицы; 2 – грязеотражательное кольцо; 3 – стопорное кольцо; 4 – подшипник; 5 – ступица колеса; 6 – упорная шайба; 7 – гайка; 8 – уплотнительное кольцо; 9 – колпак ступицы

– при вынужденной замене подшипников ступиц задних колес следите за тем, чтобы оправка при запрессовке нового подшипника в ступицу давила только на наружное кольцо подшипника. После запрессовки установите стопорное кольцо 3 (см. рис. 4.24) и запрессуйте ось 1 ступицы. При этом оправка должна давить на внутреннее кольцо подшипника. После замены подшипника, установите новую или бывшую в употреблении, но на другом автомобиле, гайку и затяните ее моментом 186,3–225,6 Н·м (19–23 кгс·м), одновременно поворачивая ступицу в обоих направлениях; застопорите гайку.

Не допускается устранение люфта в подшипниках ступиц колес затяжкой гайки. Момент затяжки гаек крепления ступиц передних и задних колес должен строго соответствовать величине, указанной в приложении 1.

ПРИМЕЧАНИЕ В ступицах передних и задних колес применяются шариковые двухрядные подшипники с уплотнителями, не требующие замены смазки и регулировки в процессе эксплуатации автомобиля. При выпрессовке ступиц колес подшипники разрушаются. Поэтому выпрессовку ступиц необходимо проводить только в случаях повышенного шума подшипников или значительного увеличения зазора в них: более 0,015 мм — в передних и более 0,030 – в задних.

На подвеску устанавливайте пружины того же класса, какой установлен на передней подвеске.

ПРИМЕЧАНИЕ Пружины задней подвески по длине под контрольной нагрузкой делятся на два класса: А и В. Пружины класса А маркируются желтой (коричневой)* краской на внешней стороне средних витков, класса В — зеленой (синей)*.

В исключительных случаях, когда на передней подвеске установлены пружины класса А, а если для задней подвески пружин такого класса нет, допускается установка на задней подвеске пружин класса В. Но недопустима установка на заднюю подвеску пружин класса А, если на передней подвеске установлены пружины класса В.

После установки подвески прокачайте тормозную систему, как описано в разделе 6.
