3.1.4. Снятие и установка сцепления и его привода

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

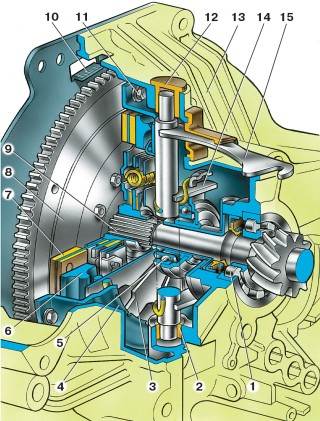

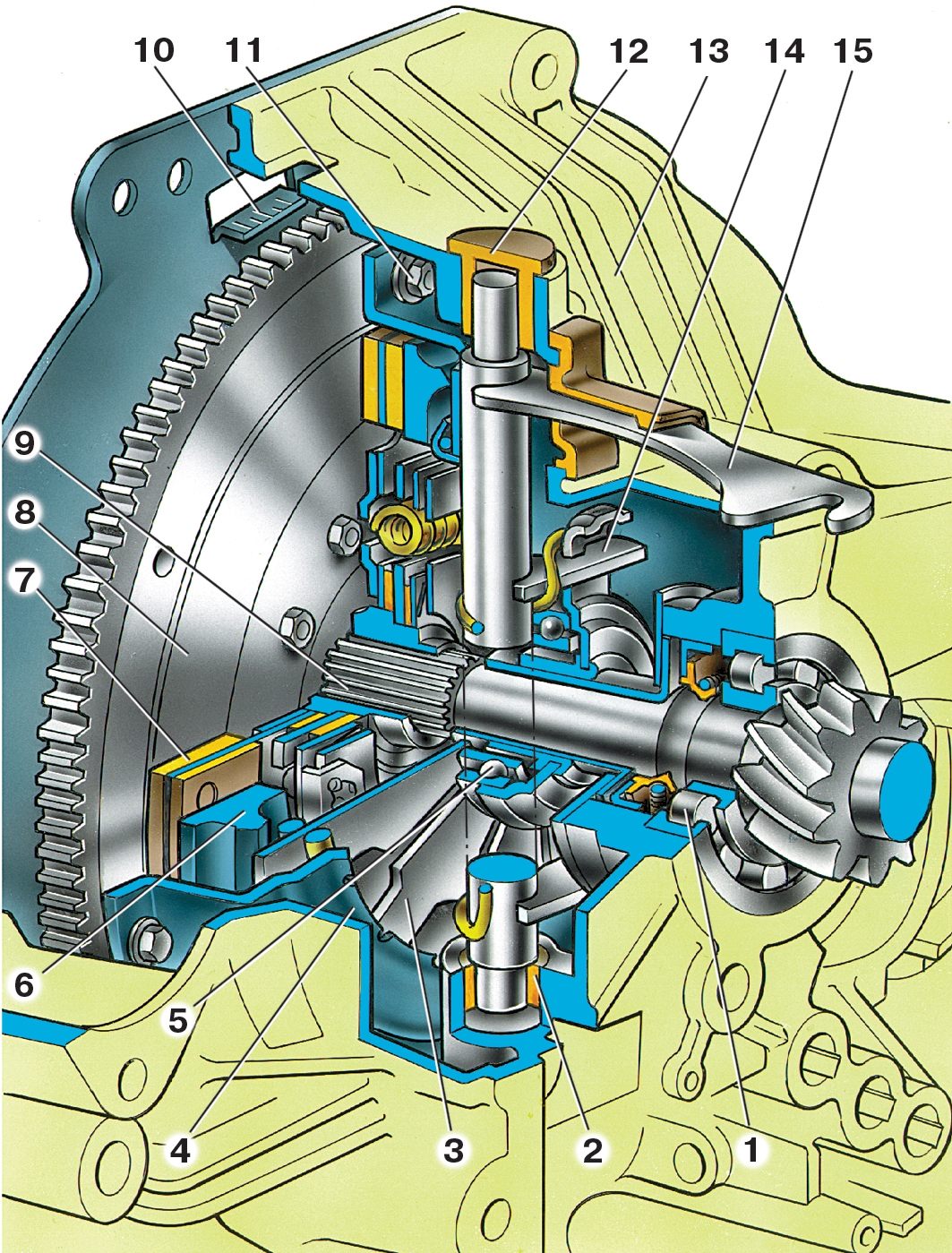

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия вилки выключения сцепления, выньте втулку 12 (см. рис. 3.1) из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач (см. подразд. "Коробка передач"), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:

– очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

ПРИМЕЧАНИЕ Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Рис. 3.3. Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081 (рис. 3.3), заменяющей шлицевой конец первичного вала коробки передач.

Рис. 3.1. Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

– смажьте втулки 2 (см. рис. 3.1) и 12 смазкой ШРУС-4;

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 (см. рис. 3.2) троса консистентной смазкой ЛСЦ-15 или Литол-24;

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

– элемент "А" поводка 7 располагайте в сторону двигателя, как показано на рис. 3.2.
