1.2.6. Управление вентиляцией и отоплением салона

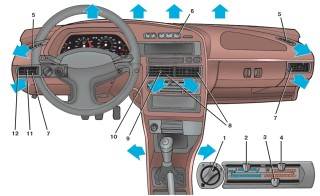

Рис. 1.7. Органы управления вентиляцией и отоплением салона: 1 – переключатель электровентилятора отопителя; 2 – рычаг подачи воздуха в зону ног водителя и пассажиров; 3 – рычаг управления краном отопителя; 4 – рычаг подачи воздуха на лобовое стекло; 5 – сопло обдува стекол передних дверей; 6 – выключатель обогрева заднего стекла; 7 – боковое сопло; 8 – центральные сопла; 9 – рычажок изменения направления воздушного потока с центрального сопла; 10 – рычажок перекрытия центрального сопла; 11 – рычажок изменения направления воздушного потока с бокового сопла; 12 – рычажок перекрытия бокового сопла

Органы управления вентиляцией и отоплением салона показаны на рис. 1.7.

Перемещением рычага 2 можно направлять поток воздуха как в зону ног водителя и пассажиров, так и через центральные 8 и боковые 7 сопла в салон автомобиля. При повороте направляющих лопаток центральных и боковых сопел рычажками 9 и 11 меняется направление воздушного потока. Для подогрева поступающего воздуха переместите вправо рычаг 3, который управляет работой крана отопителя. При необходимости можно увеличить количество поступающего воздуха включением электровентилятора на соответствующий режим переключателем 1.

Перемещением рычага 4 регулируется интенсивность обдува лобового стекла через верхние щели на панели приборов и стекол передних дверей через сопла 5. Для достижения максимального воздушного потока закройте заслонки боковых и центральных сопел рычажками 10 и 12 и затем переместите рычаг 2 вправо, а рычаг 4 влево. Для предохранения их от запотевания достаточно направить на них холодный воздух, а для предотвращения обмерзания — дополнительно переместить рычаг 3 вправо.

Для предохранения заднего стекла от запотевания и обмерзания включателем 6 включайте его электрообогрев.
