20.1.6. Снятие фонарей противотуманного света и заднего хода ВАЗ-2111

ПОРЯДОК ВЫПОЛНЕНИЯ

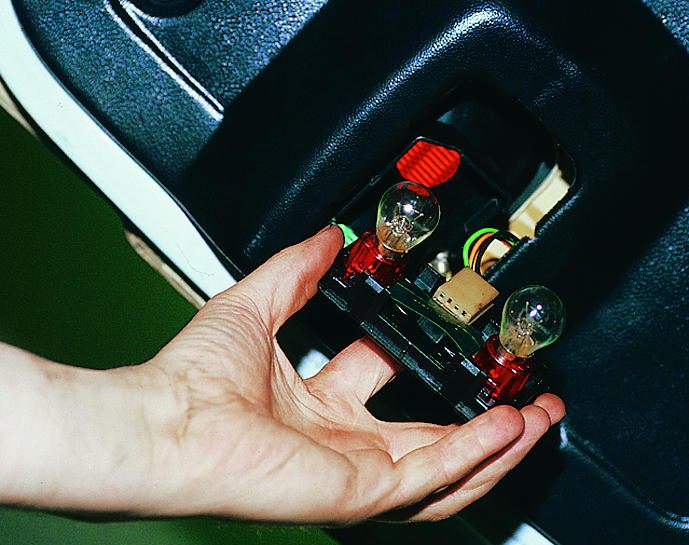

Для замены ламп открываем лючок в обивке двери задка…

…и, сжав фиксаторы, вынимаем плату с лампами.

Для снятия фонаря снимаем обивку двери задка (см. Снятие обивки двери задка ВАЗ-2111).

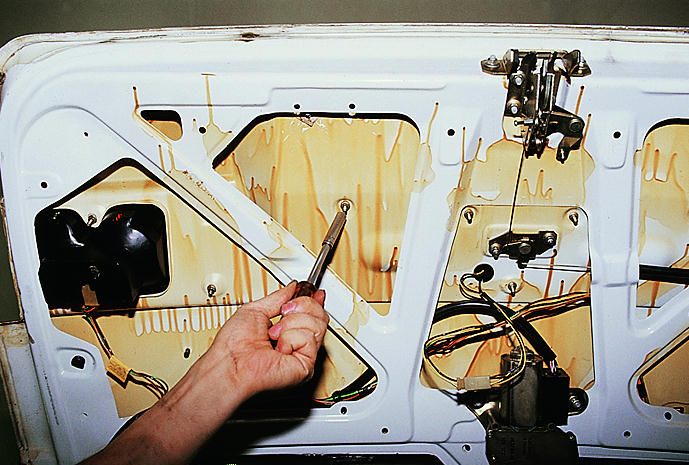

Головкой "на 8" отворачиваем девять гаек крепления накладки…

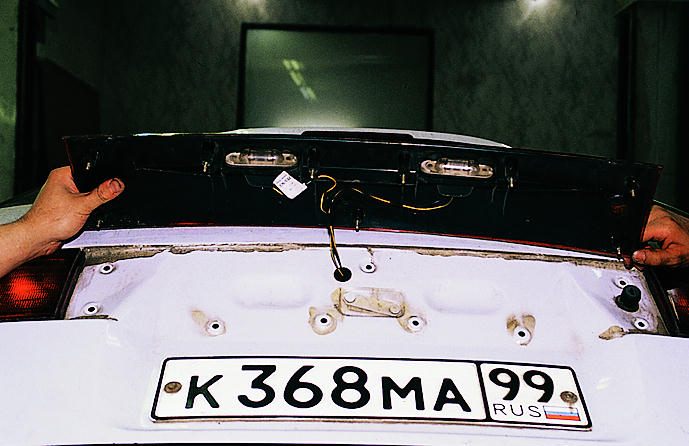

…и, отсоединив проводку, снимаем ее.

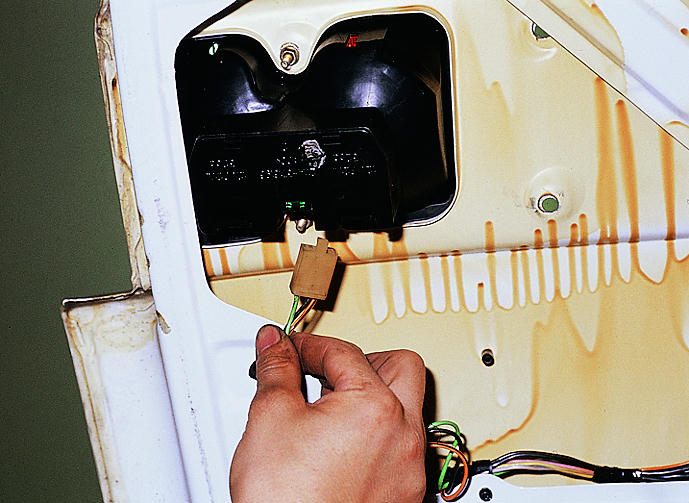

Отсоединяем разъем.

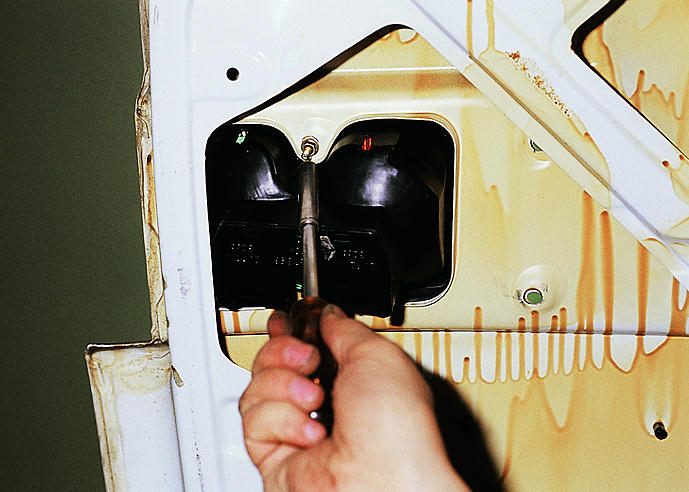

Головкой "на 8" отворачиваем две гайки…

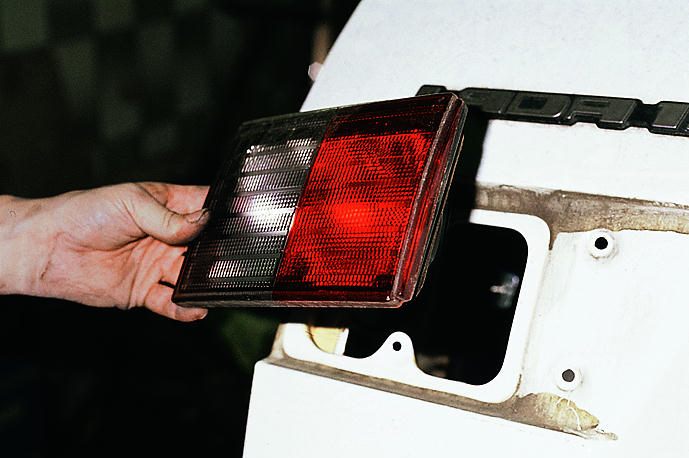

…и снимаем фонарь.
