19.6. Снятие клапана управления заслонкой рециркуляции и электропневмоклапана

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем накладку и облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна).

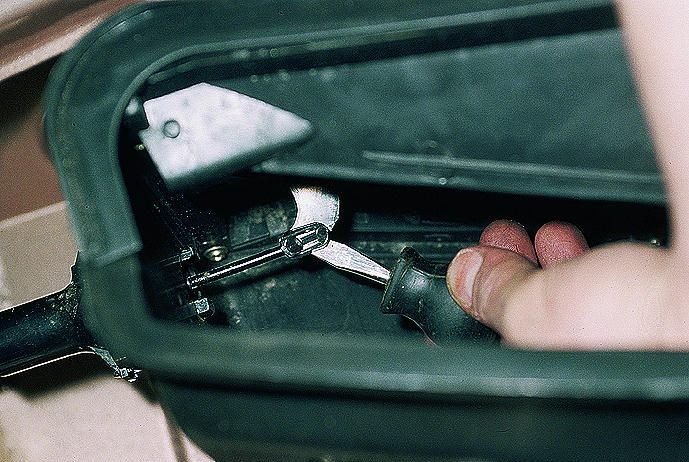

Через окно корпуса воздухозаборника отопителя отверткой отсоединяем тягу клапана.

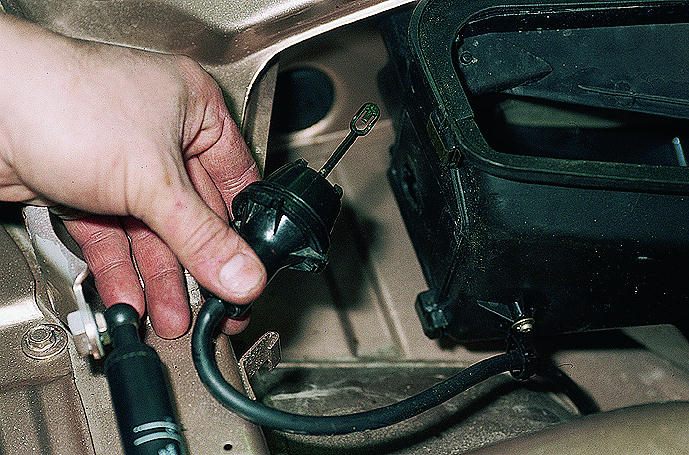

Поворачиваем клапан против часовой стрелки и снимаем его

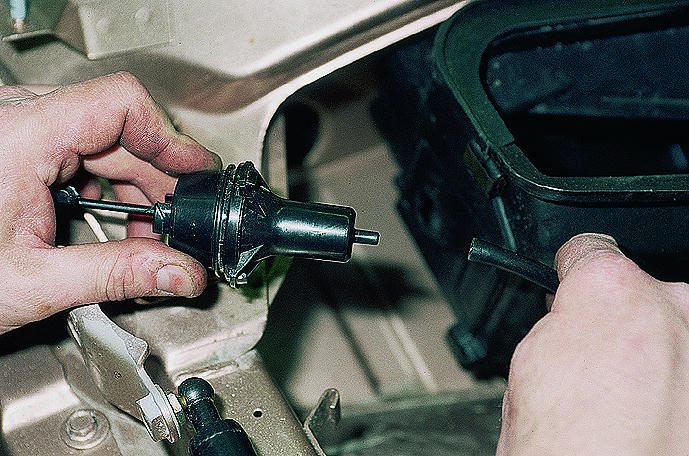

Отсоединяем шланг от клапана управления заслонкой рециркуляции.

Для снятия электропневмоклапана отсоединяем от него провода и шланги, ключом "на 8" отворачиваем гайку крепления (см. Снятие облицовки и накладки ветрового окна).
