19.5. Снятие корпуса воздухораспределителя системы отопления и вентиляции

ПОРЯДОК ВЫПОЛНЕНИЯ

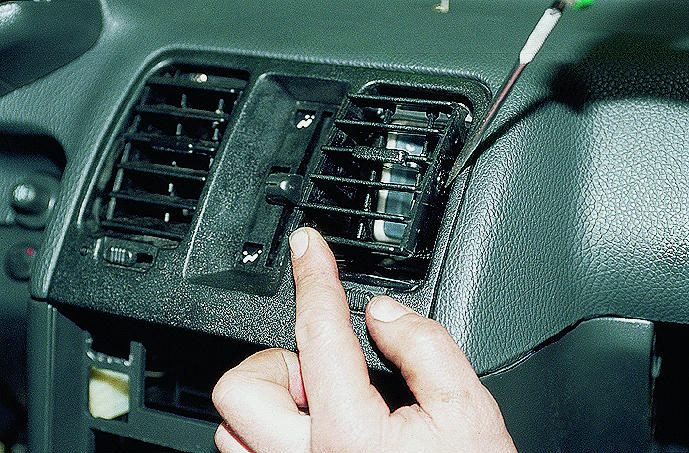

Поддев отверткой, извлекаем центральные сопла вентиляции салона.

Крестообразной отверткой отворачиваем два самореза крепления корпуса центральных сопл.

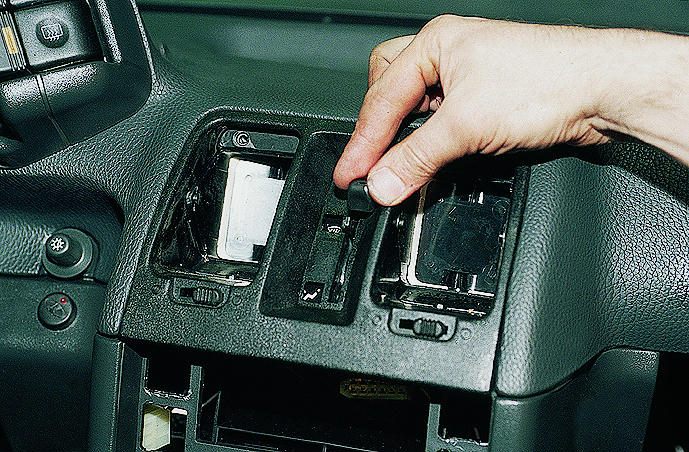

Снимаем рукоятку рычага управления системой отопления.

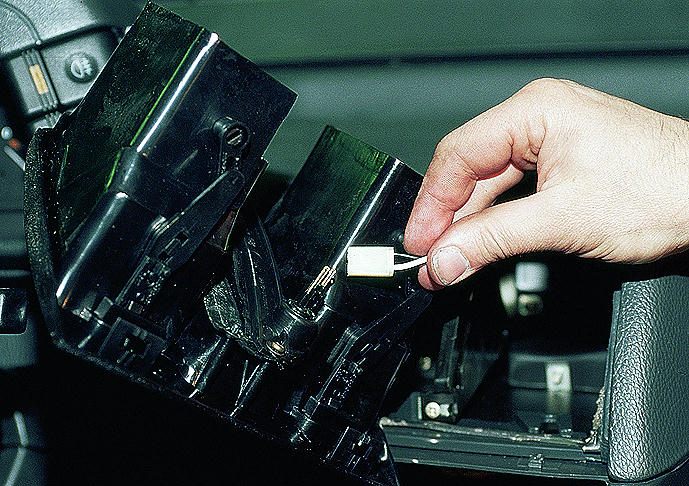

Вынимаем корпус центральных сопл вентиляции и отсоединяем разъем от лампочки подсветки.

Снимаем панель приборов и воздуховод обогрева ног (см. Снятие панели приборов и воздуховодов отопителя).

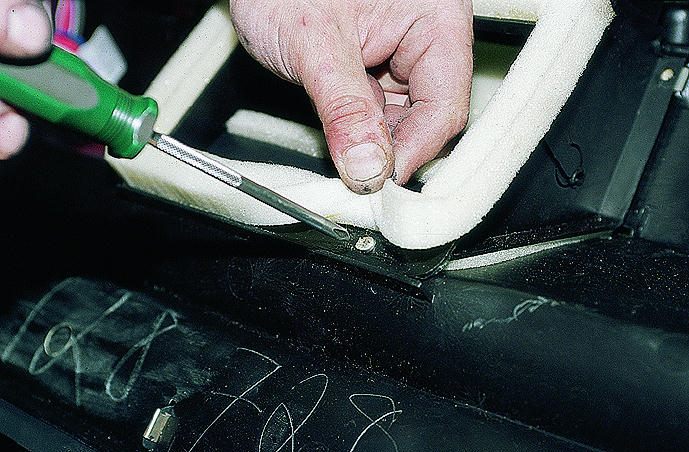

Крестообразной отверткой отворачиваем саморезы крепления корпуса воздухораспределителя к панели приборов.

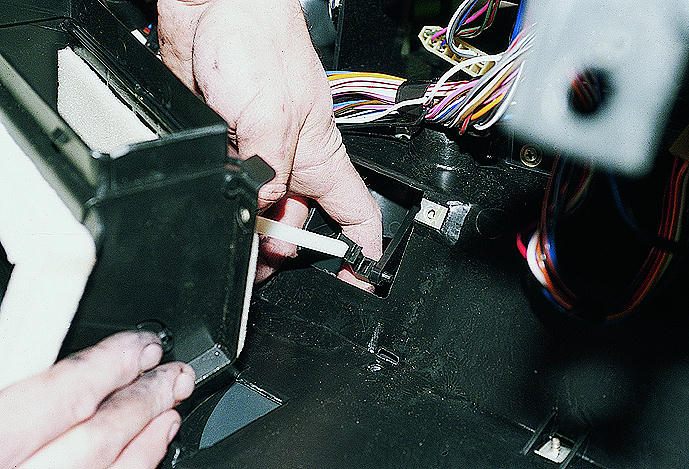

Отсоединив тяги привода заслонок, снимаем корпус воздухораспределителя.
