11.2. Снятие приводов передних колес

Работу проводим на смотровой канаве или подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем масло из коробки передач (см. Замена масла в коробке передач).
Снимаем брызговик двигателя (см. Снятие брызговика двигателя).

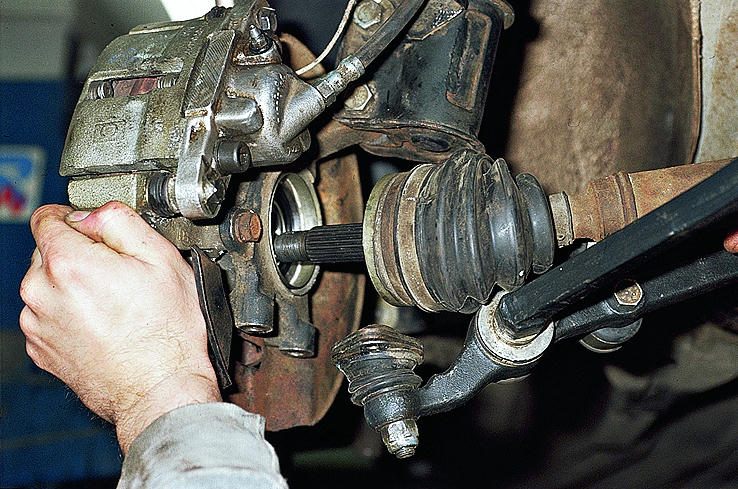

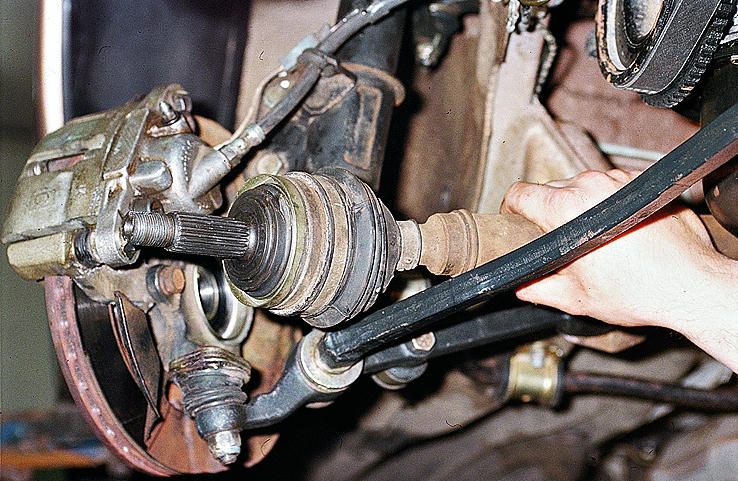

Отворачиваем гайку подшипника передней ступицы (см. Замена подшипника передней ступицы).
Отворачиваем два болта крепления шаровой опоры (см. Снятие шаровой опоры).

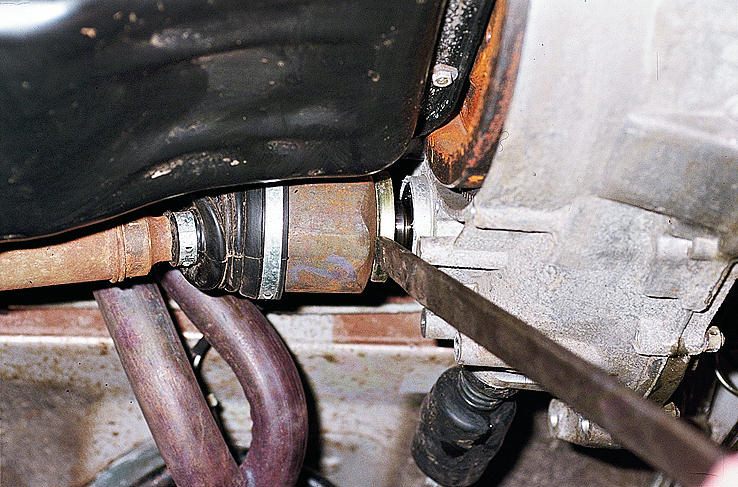

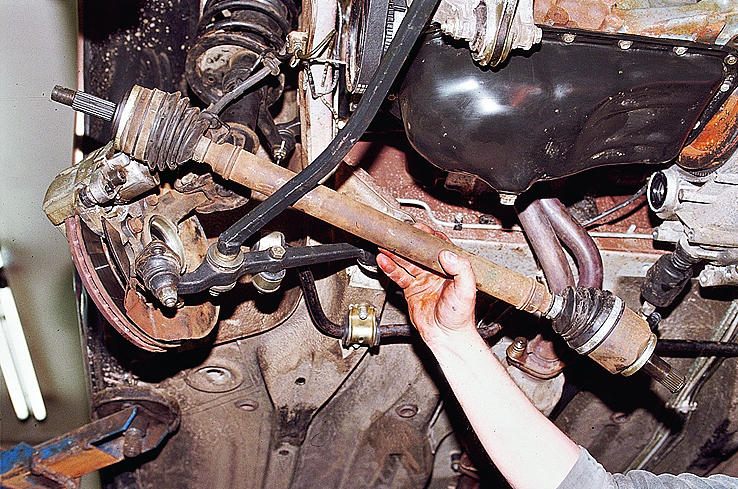

…и опираясь монтажной лопаткой на прилив картера сцепления, выталкиваем корпус внутреннего шарнира из коробки передач.

Не повредите защитное кольцо на корпусе внутреннего шарнира.

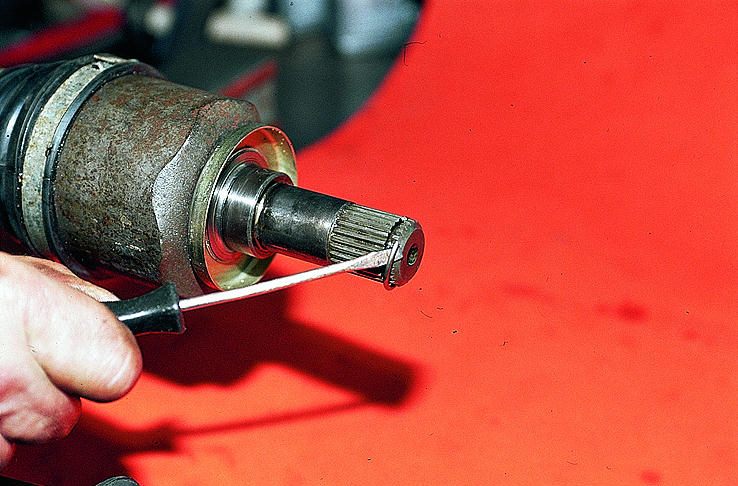

Поддеваем отверткой стопорное кольцо, с помощью которого привод фиксируется в коробке передач…

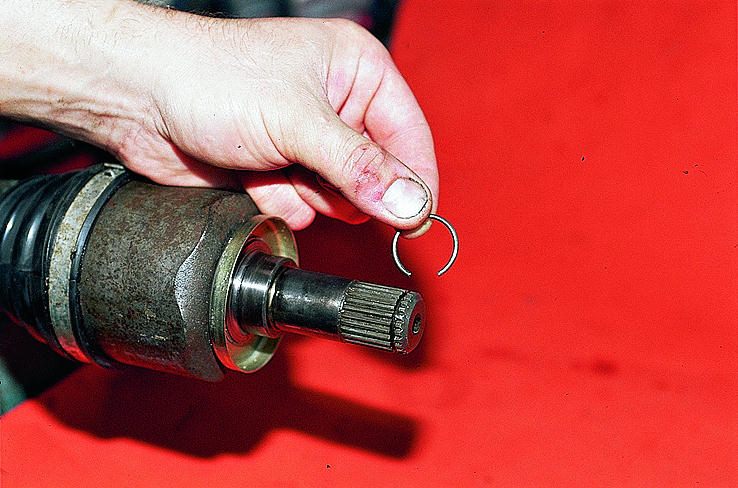

…и снимаем его со шлицевого конца корпуса внутреннего шарнира.

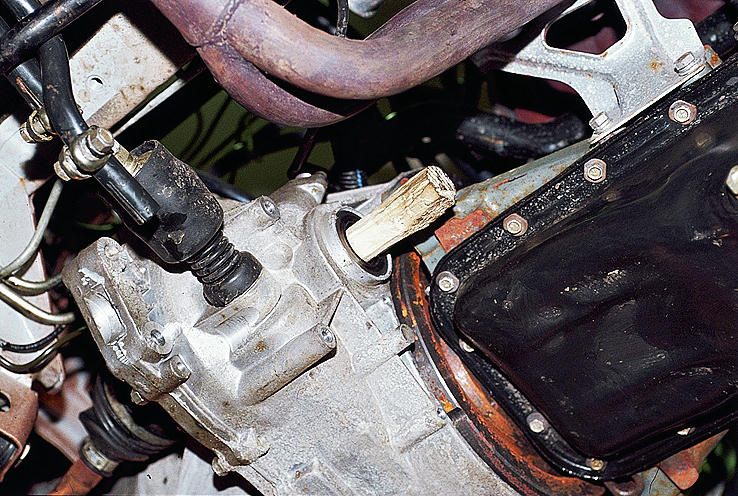

Если нужно демонтировать второй привод или снять коробку передач, необходимо в отверстие установить заглушку, приблизительно повторяющую форму хвостовика корпуса внутреннего шарнира. Для этого можно применить деревянную заглушку.

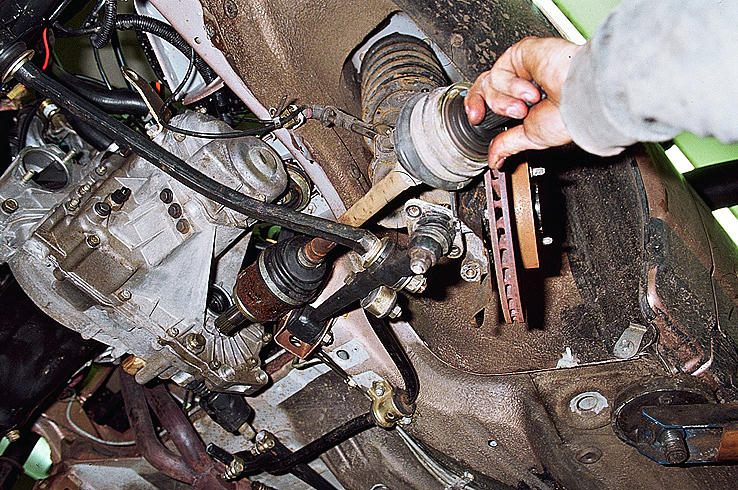

Левый привод демонтируем аналогично правому. При этом монтажную лопатку удобно опереть о болт крепления колеса, вставленный в углубление картера коробки передач.

При установке привода стопорное кольцо на хвостовике корпуса внутреннего шарнира желательно заменить новым.

Вводим хвостовик корпуса внутреннего шарнира в отверстие коробки передач и досылаем до места, протолкнув весь привод либо постукивая медным молотком по торцу наружного шарнира.
