10.13. Ремни безопасности
Предупреждение
 |

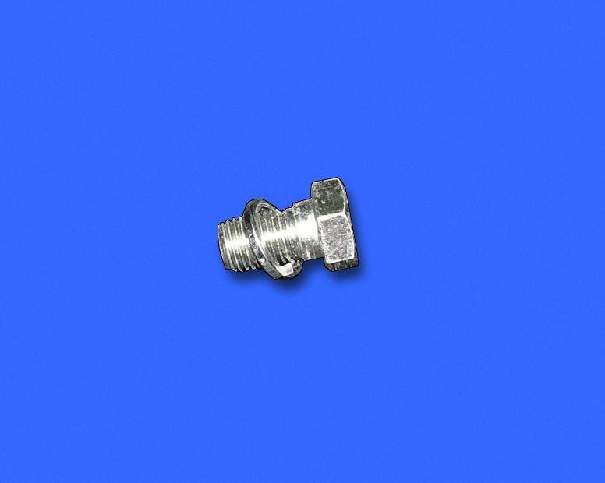

При установке ремней используйте только штатные болты, прилагаемые к ремням.
Любые другие болты могут не выдержать критической нагрузки. |
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

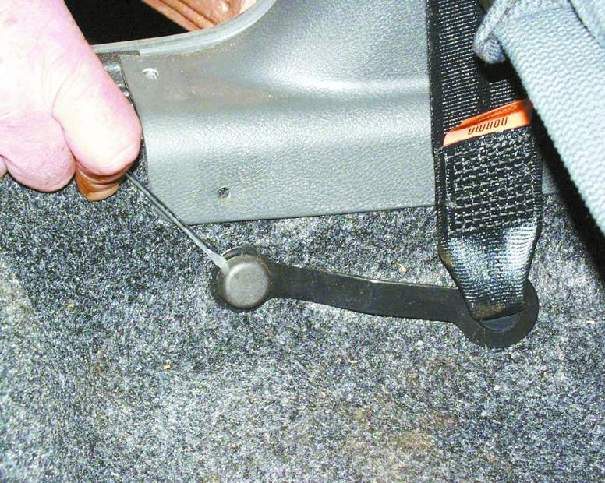

1. Снимите с головки болта крепления поясной ветви ремня
заглушку.
|

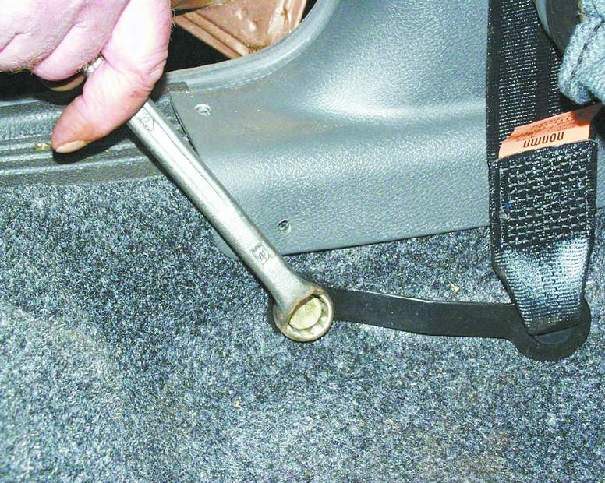

2. Отверните болт.
|

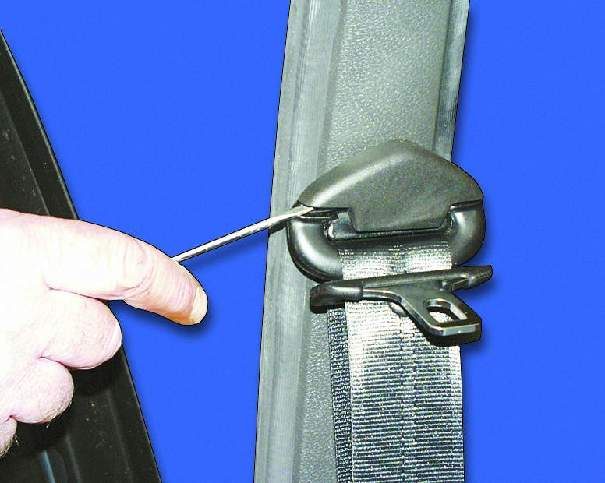

3. Снимите декоративную накладку болта верхнего крепления
ремня.
|
|
|
|
|
|

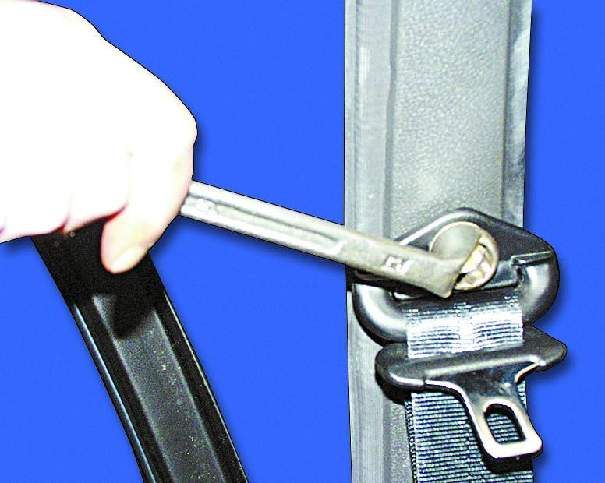

4. Отверните болт, придерживая ремень.
|

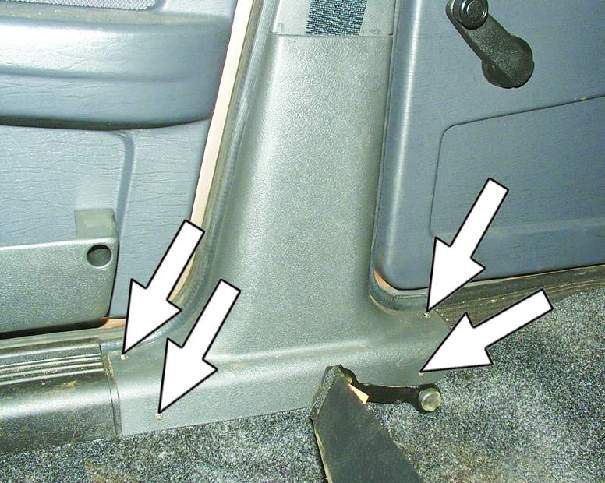

5. Отверните четыре винта и снимите нижнюю облицовку средней
стойки, вынув ее вверх.
|

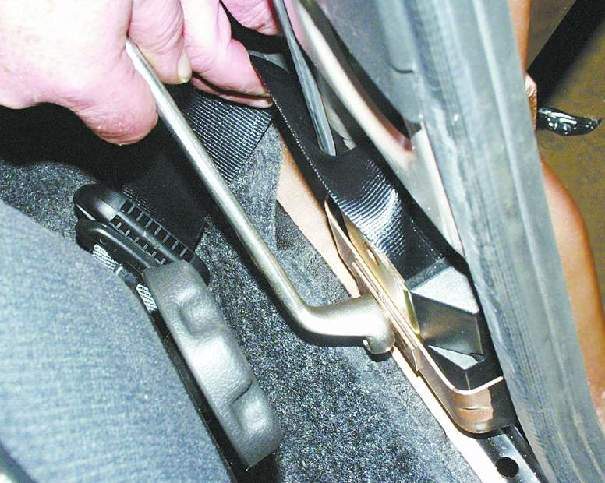

6. Отверните болт крепления катушки ремня.
|
|
|

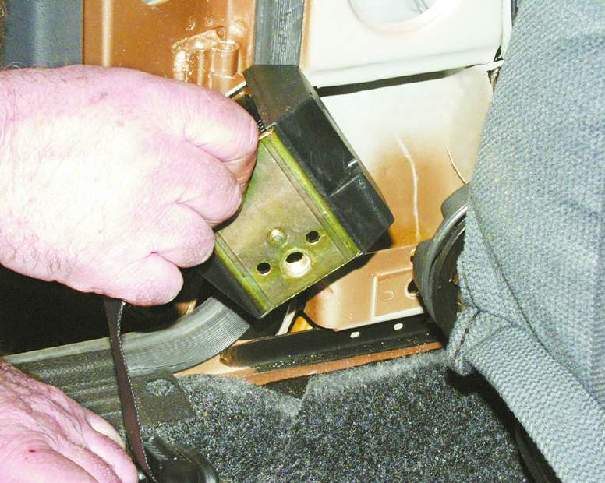

7. Выньте катушку из короба средней
стойки. Установите новый ремень в порядке, обратном снятию. |
|
Замена заднего ремня
Предупреждение
Болты крепления ремня имеют разную длину. Самый
короткий крепит катушку, а самый длинный поясную ветвь ремня (нижний).
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

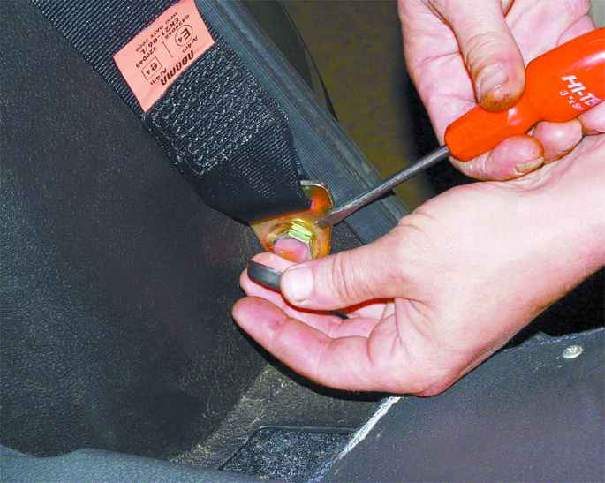

1. Откиньте вперед подушку заднего
сиденья, снимите с головки болта крепления поясной ветви ремня заглушку...
|

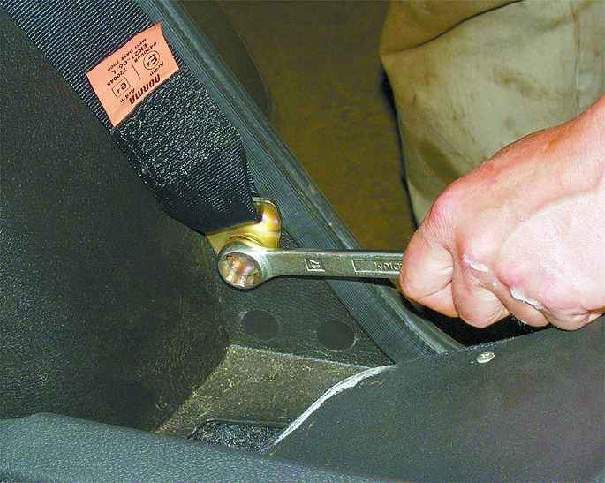

2. ...и отверните болт.
|

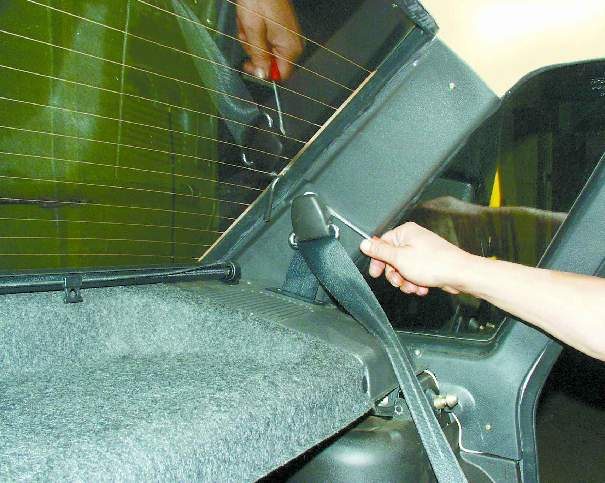

3. Снимите декоративную накладку
болта верхнего крепления ремня.
|
|
|
|
|
|

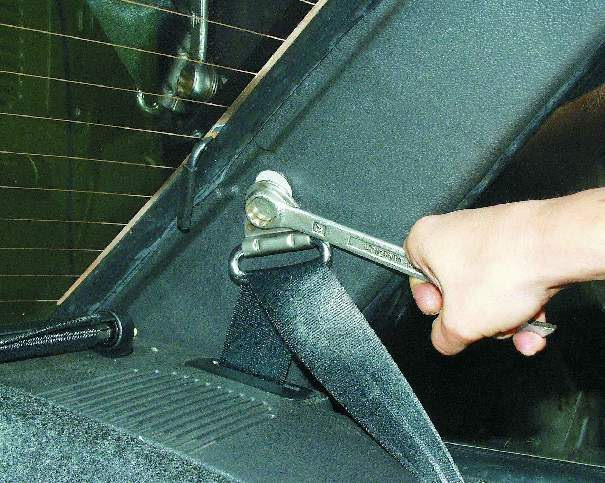

4. Отверните болт, придерживая ремень.
|

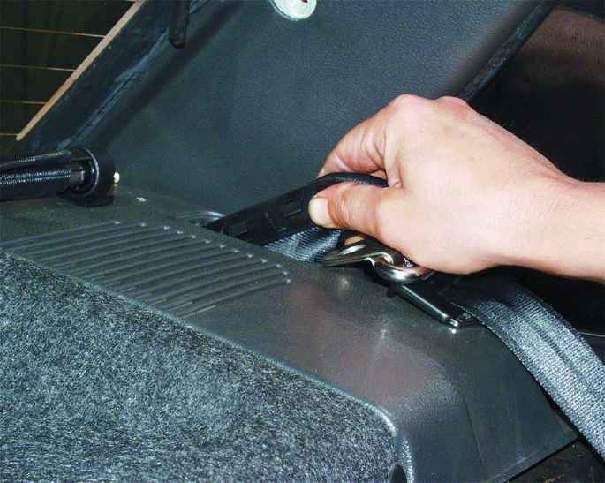

5. Со стороны багажного отделения
вытолкните вверх облицовку ремня из задней полки.
|

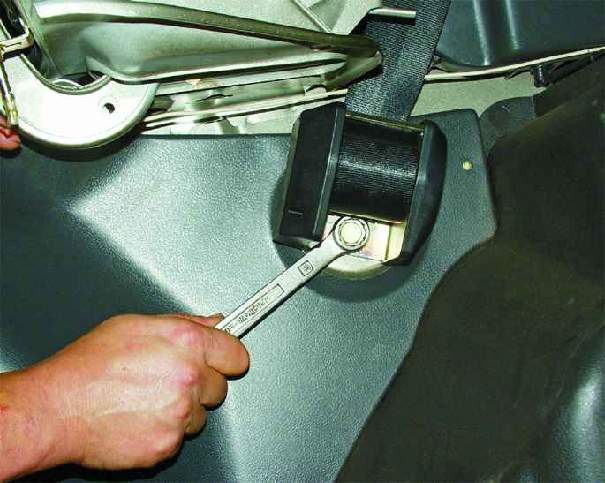

6. Отверните болт крепления катушки
ремня.
|
|
|
|
|
|

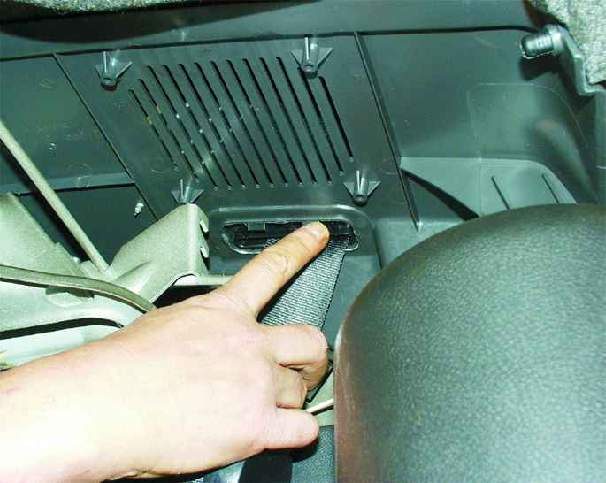

7. Протащите через отверстие задней
полки ремень с облицовкой в багажное отделение и выньте ремень.
|

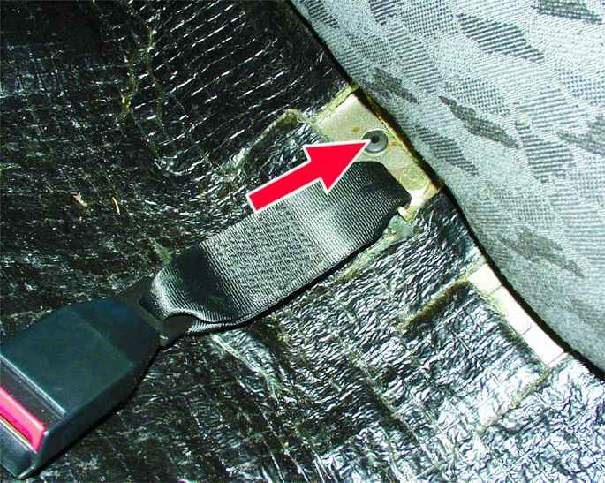

8. Отверните болт крепления и снимите
замок ремня. Установите новый ремень в порядке, обратном снятию.
|
|
|
|
