9.4.3. Замена заднего фонаря

Примечание

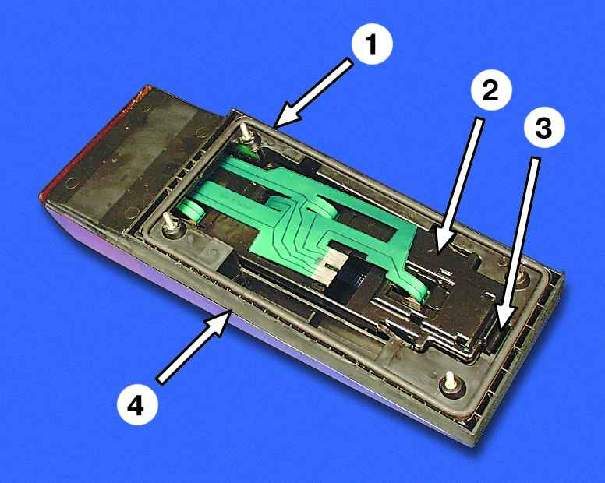

1 – корпус
2 – ламподержатель
3 – защепка
4 – рассеиватель

Рассеиватель приклеен к корпусу фонаря, поэтому его надо заменить в сборе с корпусом.

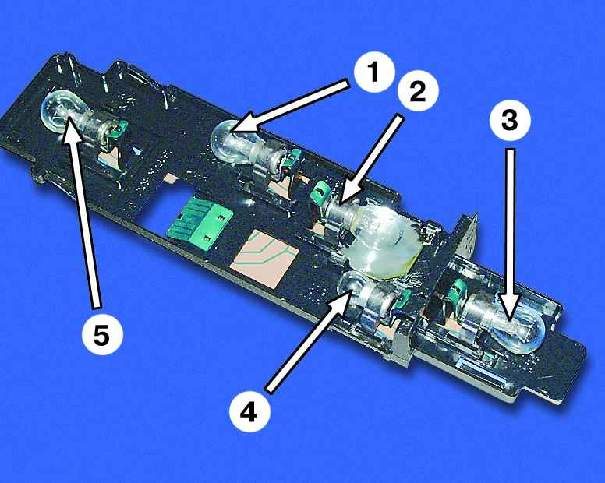

1 – лампа света заднего хода
2 – лампа противотуманного света
3 – лампа указателя поворота
4 – лампа габаритного света
5 – лампа сигнала торможения

ПОРЯДОК ВЫПОЛНЕНИЯ

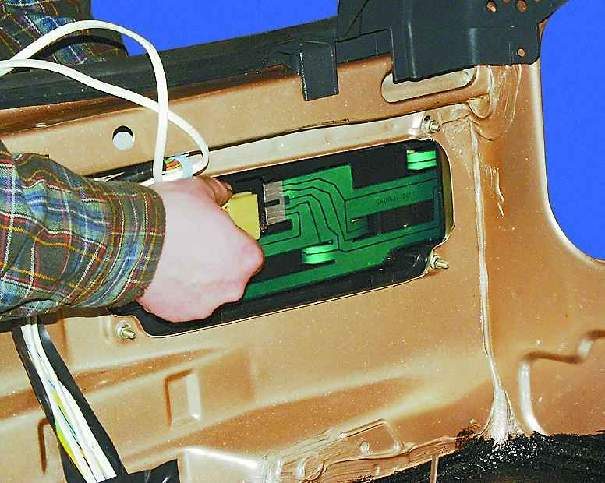

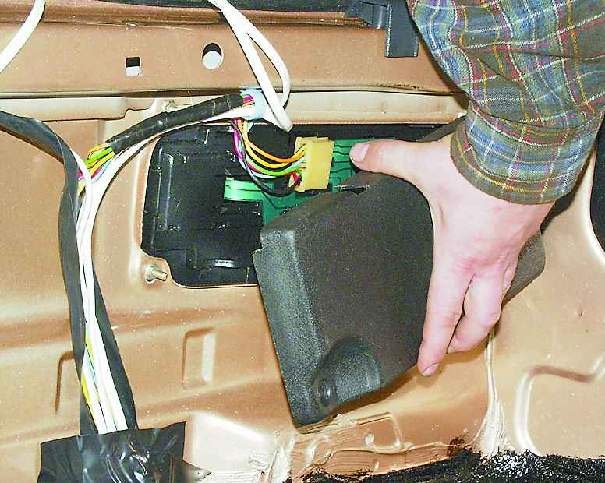

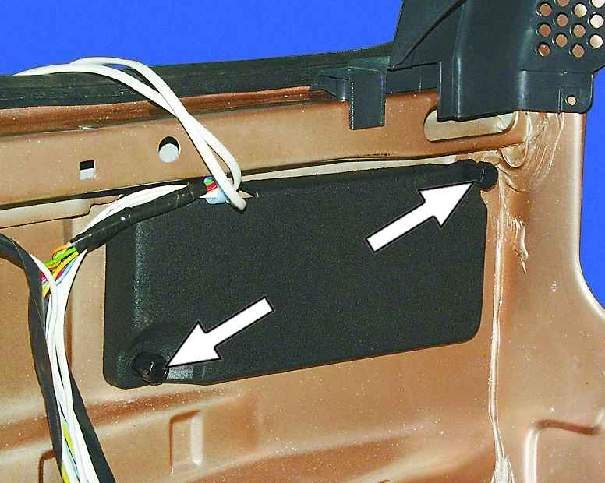

1. Отверните две пластмассовые гайки крепления...	2. ...и снимите крышку заднего фонаря.	3. Отсоедините колодку с проводами от фонаря. Делайте это аккуратно, так как колодка сидит плотно, а шина довольно тонкая.

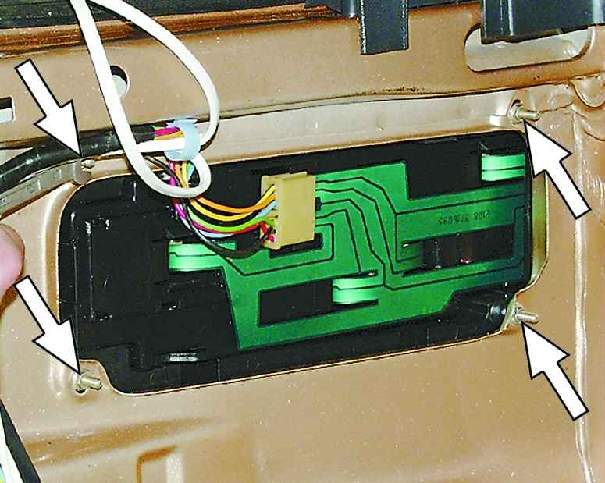

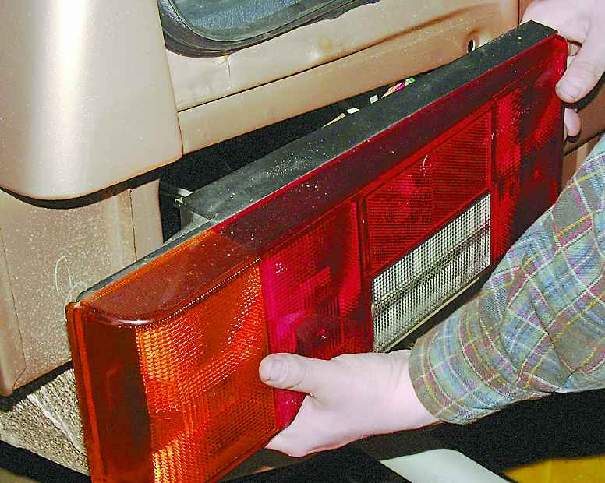

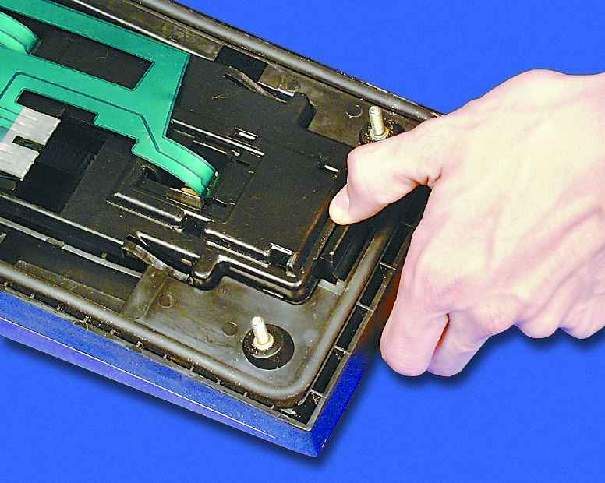

4. Отверните четыре гайки крепления...	5. ...и снимите задний фонарь.	6. Отожмите защелку...

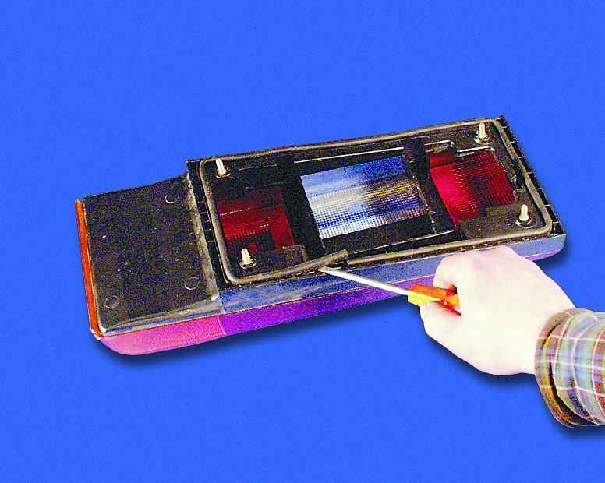

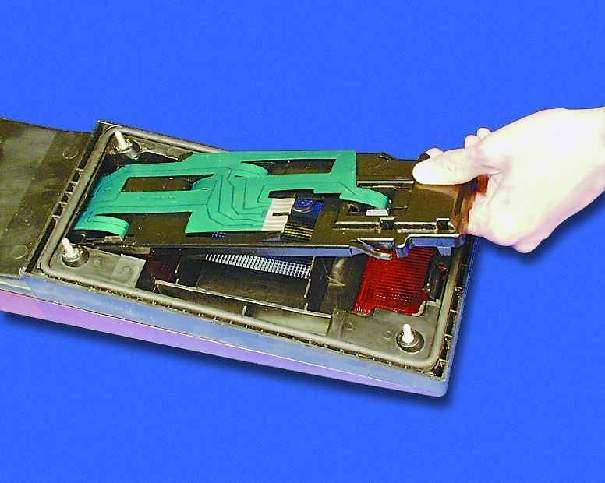

7. ...и выньте ламподержатель из корпуса фонаря.	8. Выньте уплотнитель из корпуса фонаря.	9. Установите задний фонарь в обратном порядке.
