9.4.2. Боковой повторитель указателя поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

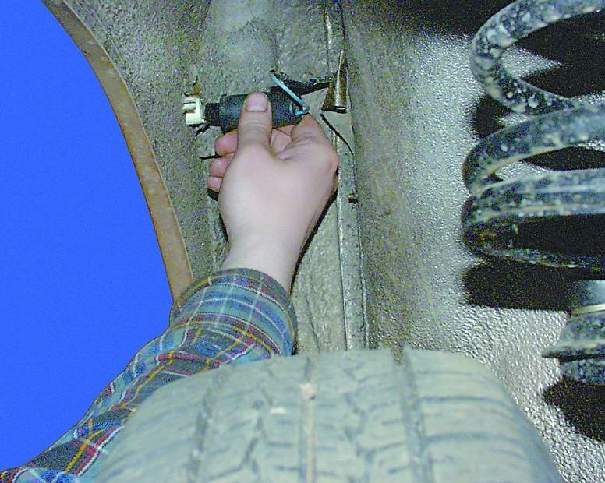

1. Через колесную нишу (см. примечание) выньте патрон с лампой из корпуса повторителя.

Примечание

Снятие повторителя производят из задней части ниши переднего колеса. Для удобного доступа поверните колеса.

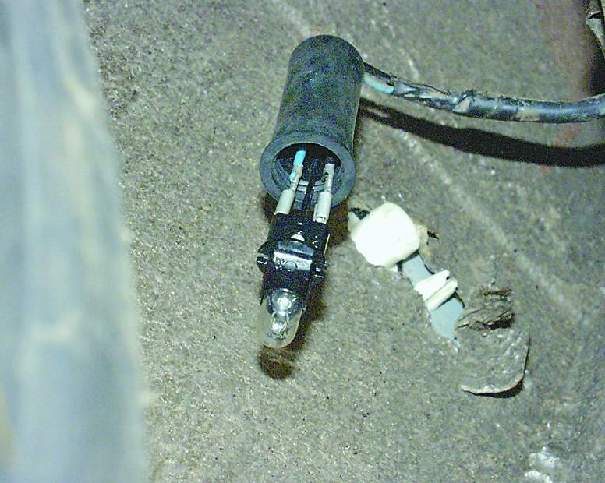

2. Сдвиньте резиновый колпак с патрона и отсоедините от него провода.

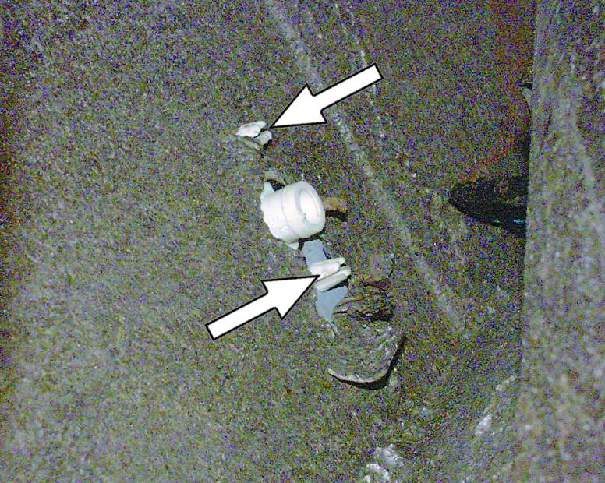

3. Осторожно сожмите лепестки крепежных пистонов корпуса повторителя с внутренней стороны крыла и выньте корпус наружу.

4. Установите повторитель в обратном порядке.
