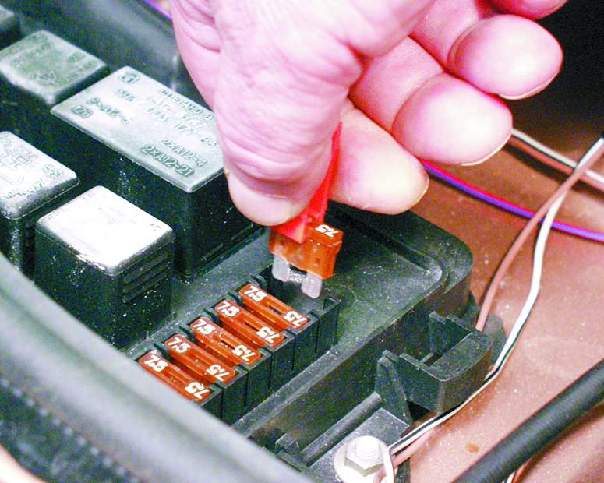

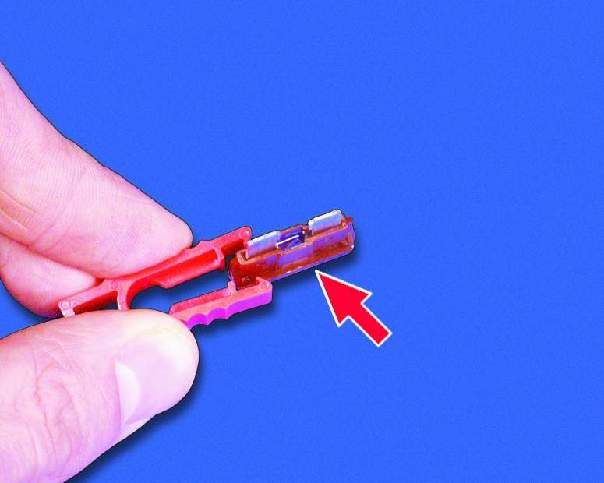

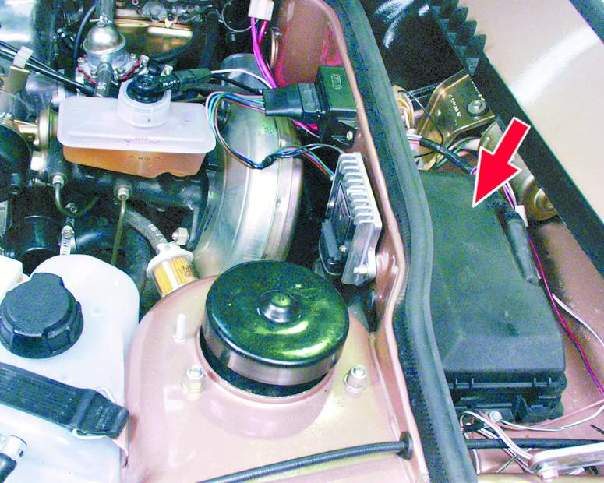

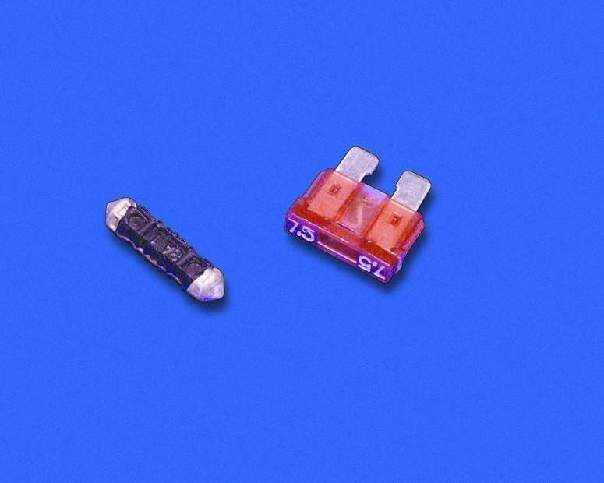

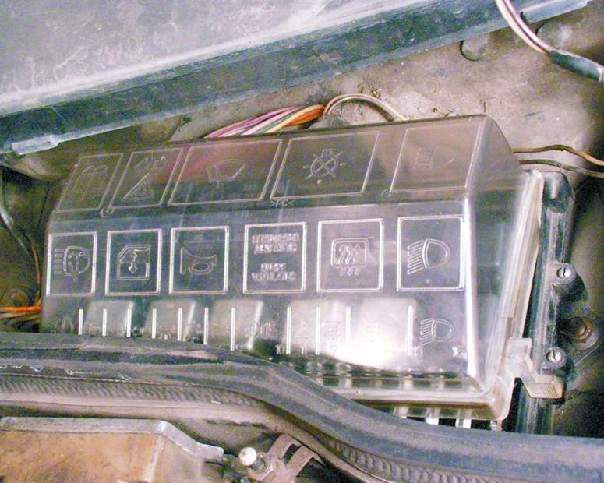

Если на автомобиле не работает какой-либо из электрических приборов, в первую
очередь проверьте предохранитель в цепи этого прибора.
|

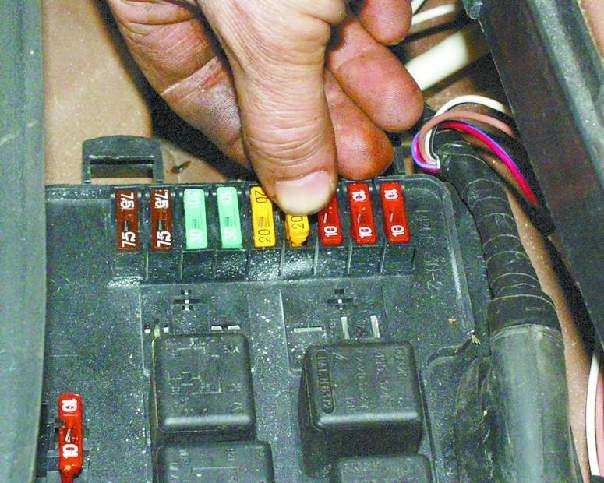

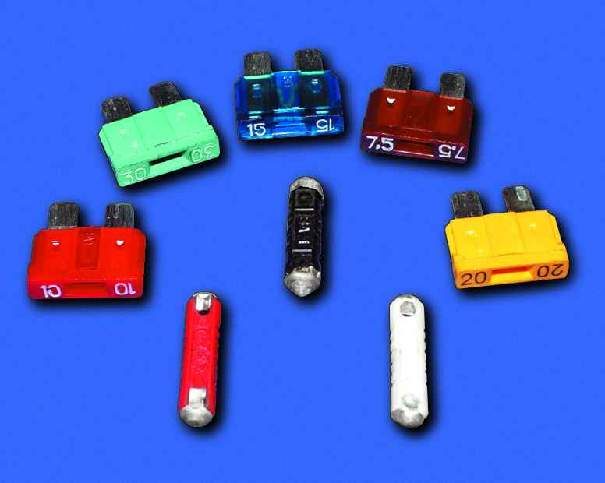

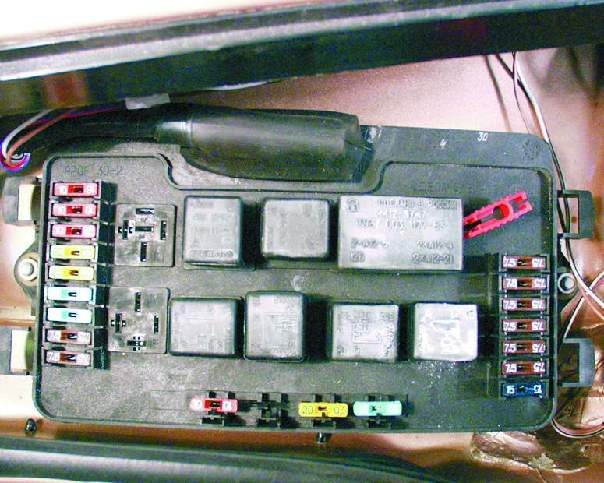

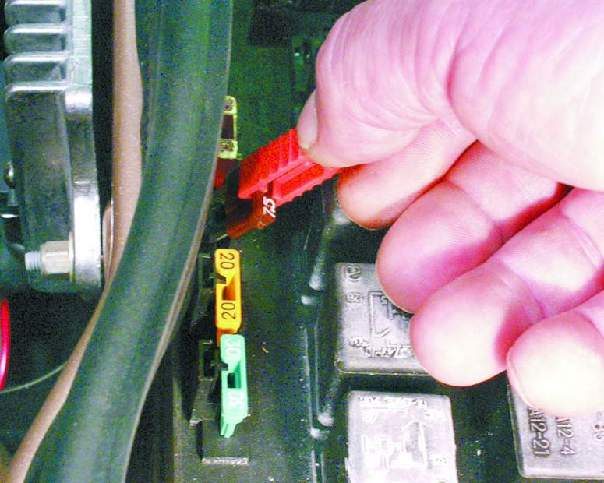

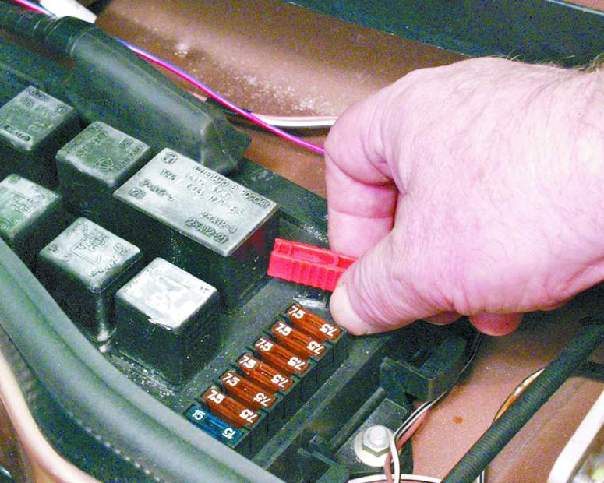

№ пр-ля
|
Сила тока, А
|
Приборы защищаемой цепи
|
|
F9
|
7,5
|
Правая противотуманная фара
Контрольная лампа включения противотуманных фар
|
|
F8
|
7,5
|
Левая противотуманная фара
|
|
F1
|
10
|
Электродвигатели фароочистителей (в момент включения)
Реле включения фароочистителей (контакты)
Клапан включения омывателя фар
|
|
F7
|
30
|
Электродвигатели фароочистителей (в режиме работы)
Реле включения фароочистителей (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель насоса омывателей
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапан включения омывателя заднего стекла
Реле электровентилятора охлаждения радиатора (обмотка)
Реле включения обогрева заднего стекла
Контрольная лампа включения обогрева заднего стекла
Лампа освещения вещевого ящика
|
|
F16
|
15
|
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме указания поворота)
Контрольная лампа включения указателя поворота
Задние фонари (лампы света дальнего хода)
Электродвигатель и реле стеклоочистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
|
|
F16
|
15
|
Контрольная лампа аварийного давления масла
Контрольная лампа прикрытия воздушной заслонки карбюратора
Контрольная лампа включения стояночного тормоза
Табло “STOP”
Указатель температуры охлаждающей жидкости
Указатель уровня топлива
Контрольная лампа резервного остатка топлива
Вольтметр
Контрольная лампа “CHECK ENGINE”
Табло “TEST”
Контрольные лампы бортовой системы контроля
Контрольная лампа непристегнутых ремней безопасности
Контрольная лампа незакрытых дверей
Цепь питания инерционного выключателя блокировки дверей
|
|
F3
|
10
|
Задние фонари (лампы сигнала торможения)
Плафон освещения салона
|
|
F6
|
30
|
Электродвигатель стеклоподъемников, реле включения электростеклоподъемников
|
|
F10
|
7,5
|
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа включения габаритного света
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
|
|
F5
|
20
|
Электродвигатель вентилятора охлаждения радиатора и реле его включения
(контакты)
Звуковой сигнал и реле его включения
|
|
F11
|
7,5
|
Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
|
|
F2
|
10
|
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме аварийной сигнализации)
Контрольная лампа включения аварийной сигнализации
|
|
F4
|
20
|
Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель
|
|
F15
|
7,5
|
Правая фара (дальний свет)
|
|
F14
|
7,5
|
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
|
|
F13
|
7,5
|
Левая фара (ближний свет)
|
|
F12
|
7,5
|
Правая фара (ближний свет)
|
|
1
|
8
|
Резервный
|
|
2
|
8
|
Резервный
|
|
3
|
8
|
Электродвигатели фароочистителей в момент включения)
Реле включения фароочистителей (контакты)
Клапан включения омывателя фар
|
|
4
|
16
|
Электродвигатели фароочистителей (в режиме работы)
Реле включения фароочистителей (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель насоса омывателя
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапан включения омывателя ветрового и заднего стекол
Реле электровентилятора охлаждения радиатора (обмотка)
Реле включения обогрева заднего стекла
Контрольная лампа включения обогрева заднего стекла
Лампа освещения вещевого ящика
|
|
5
|
8
|
Указатели поворота, реле-прерыватель указателей поворота и аварийной
сигнализации (в режиме указания поворота)
Контрольная лампа включения указателя поворота
Задние фонари (лампы света дальнего хода)
Электродвигатель и реле стеклоочистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа аварийного давления масла
Контрольная лампа прикрытия воздушной заслонки карбюратора
Контрольная лампа включения стояночного тормоза
Табло “STOP”
Указатель температуры охлаждающей жидкости
Указатель уровня топлива
Контрольная лампа резервного остатка топлива
Вольтметр
|
|
6
|
8
|
Задние фонари (лампы сигнала торможения)
Плафон освещения салона
|
|
7
|
8
|
Фонари освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
|
|
8
|
16
|
Электродвигатель вентилятора охлаждения радиатора и реле его включения
(контакты)
Звуковой сигнал и реле его включения
|
|
9
|
8
|
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
|
|
10
|
8
|
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
|
|
11
|
8
|
Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме
аварийной сигнализации)
Контрольная лампа включения аварийной сигнализации
|
|
12
|
16
|
Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель
|
|
13
|
8
|
Правая фара (дальний свет)
|
|
14
|
8
|
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
|
|
15
|
8
|
Левая фара (ближний свет)
|
|
16
|
8
|
Правая фара (ближний свет)
|

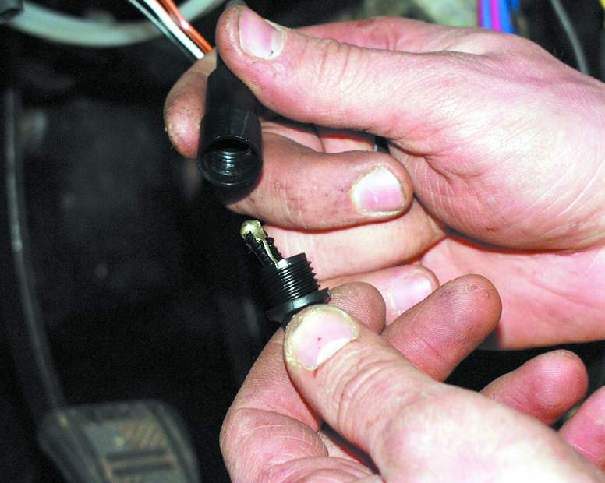

Цепи генератора, зажигания, пуска двигателя
(аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки
дверей не защищены предохранителями.
