12.9.2. Осмотр и дефектовка деталей дифференциала

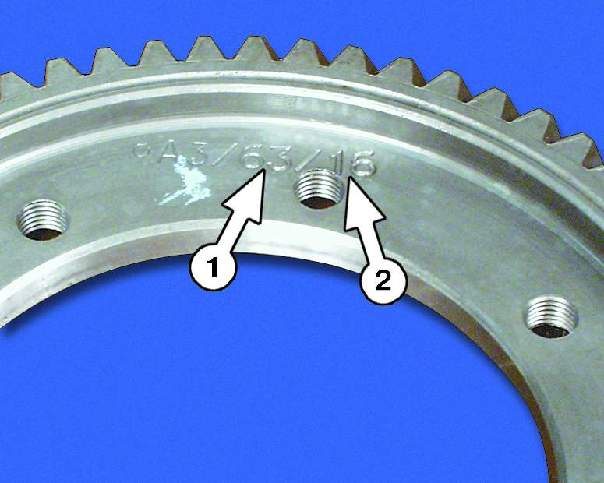

На автомобиль устанавливают шестерни главной передачи с различным передаточным отношением. На ведомой шестерне выбито количество зубьев ведомой 1 и ведущей 2 шестерен.

Предупреждение

Шестерни главной передачи на заводе-изготовителе подбираются попарно по шуму и пятну контакта. Поэтому при замене ведомой шестерни замените также вторичный вал с ведущей шестерней: они продаются парой. Для проверки подсчитайте количество зубьев ведущей шестерни на вторичном валу.

ПОРЯДОК ВЫПОЛНЕНИЯ

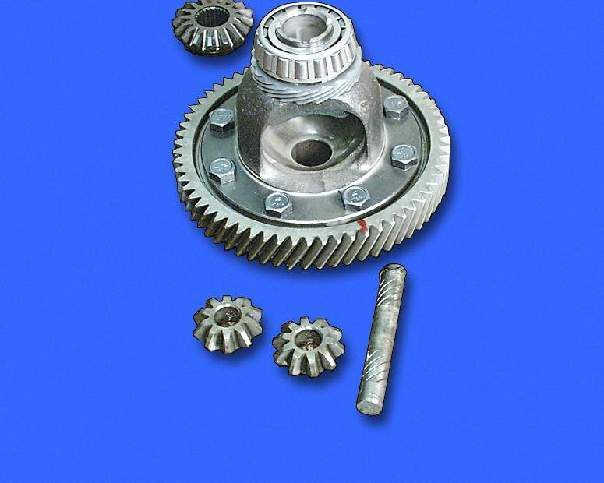

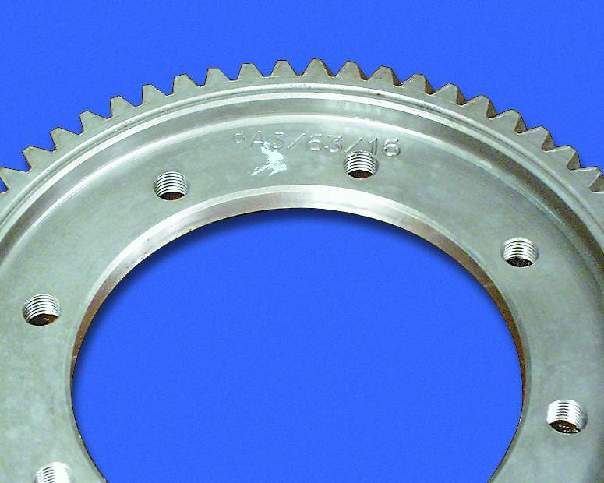

1. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевые шестерни и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Замените детали со значительными дефектами.	2. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или повреждения сепараторов подшипники нужно заменить.	3. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашивания и значительной выработки зубьев замените шестерню.
