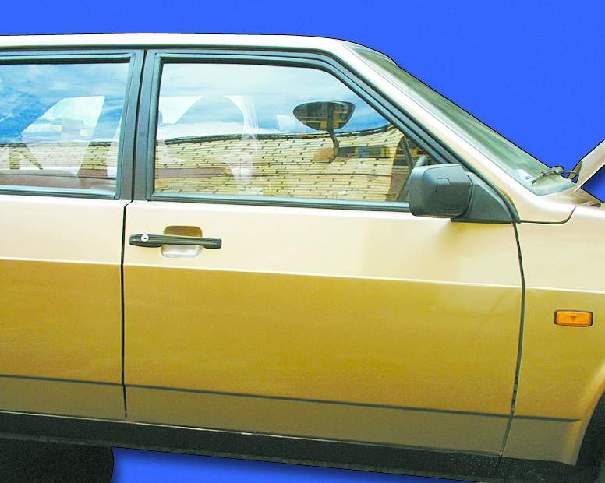

10.8. Передняя дверь
Предупреждение
 Если в двери установлено
электрооборудование, перед снятием отсоедините провода.
Примечания
Рекомендуем снимать и устанавливать переднюю дверь вдвоем.
При замене двери надо снять со старой двери всю арматуру и переставить ее на
новую дверь.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Откройте дверь и отверните два болта крепления кронштейна
ограничителя к передней стойке.
|

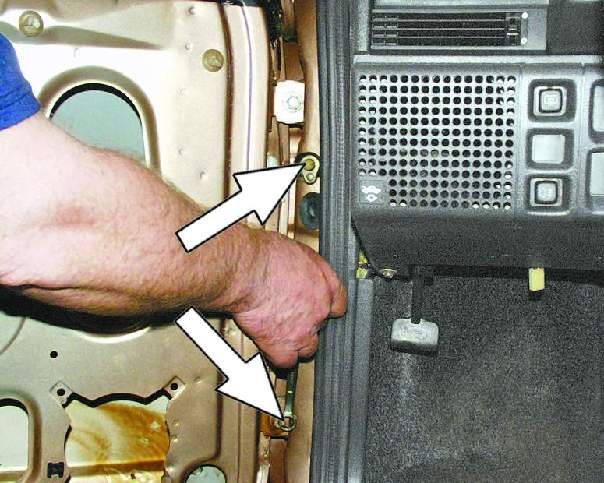

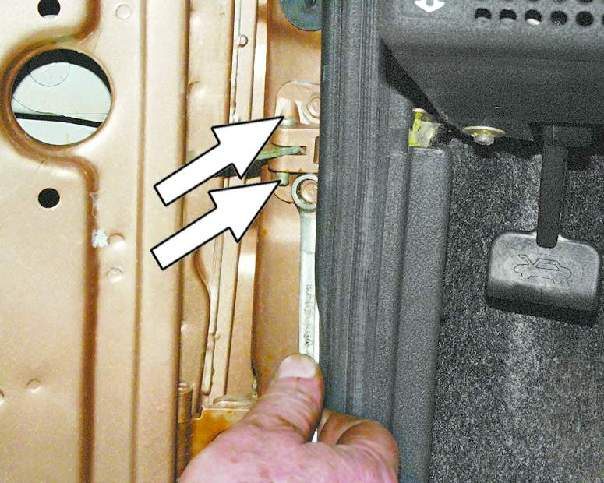

2. Отверните болты крепления верхней и нижней петель двери
к передней стойке кузова и снимите дверь.
|
3. Дверь устанавливается в порядке, обратном снятию. Перед
окончательной затяжкой болтов крепления петель к передней стойке
кузова закройте дверь и откорректируйте ее положение так, чтобы
зазоры в проемах по всему периметру были одинаковы. Затем аккуратно
откройте дверь и окончательно затяните болты крепления петель.
|
|
Замена обивки двери
 |
Под верхним концом ручки устанавливается подкладка.
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

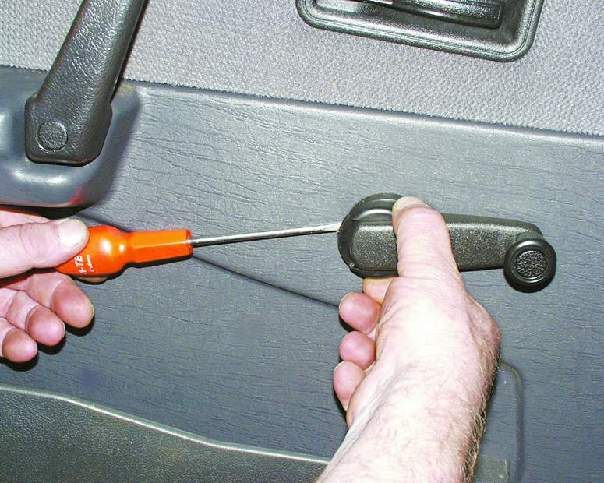

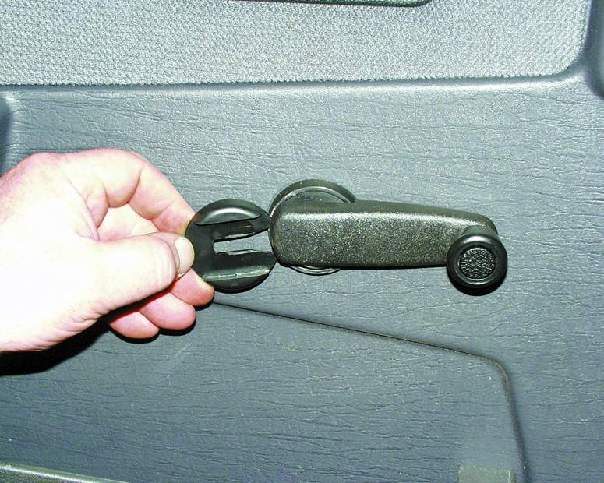

1. Вставьте тонкую отвертку между розеткой и облицовкой
ручки стеклоподъемника. Отжав розетку отверткой, сдвиньте облицовку
так, чтобы выступ на ней (см. примечание) вышел из зацепления с
розеткой.
|

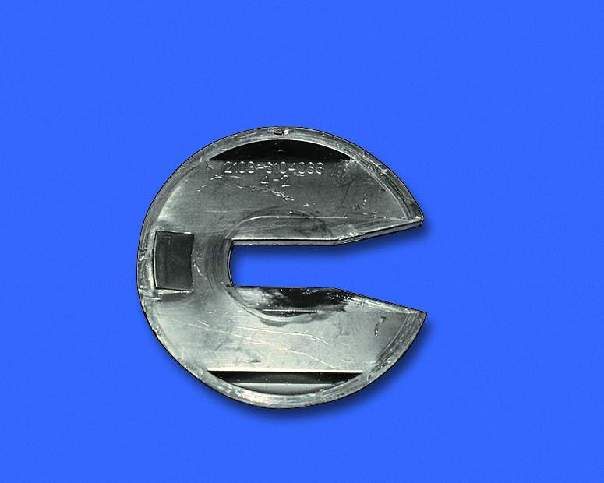

Примечание
Выступ на облицовке ручки стеклоподъемника.
|
2. Снимите облицовку ручки стеклоподъемника.
|
|
|
|
|
|

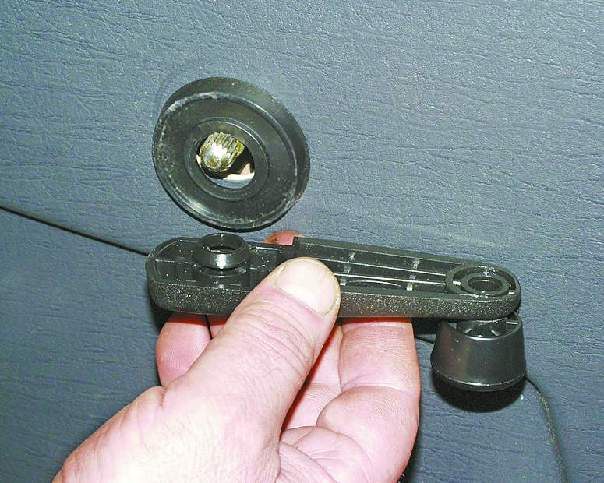

3. Снимите ручку стеклоподъемника.
|

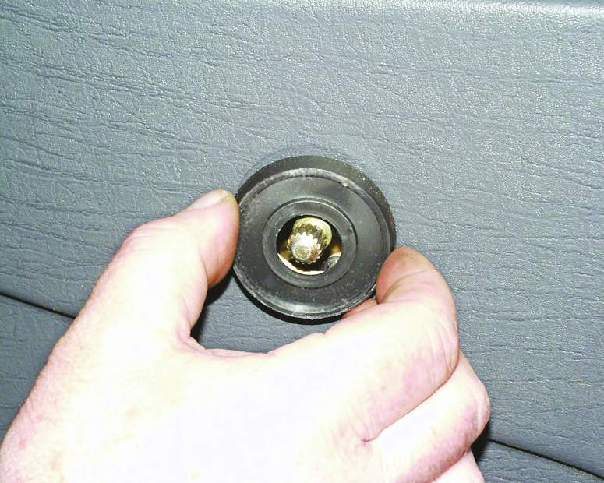

4. Снимите розетку ручки стеклоподъемника.
|

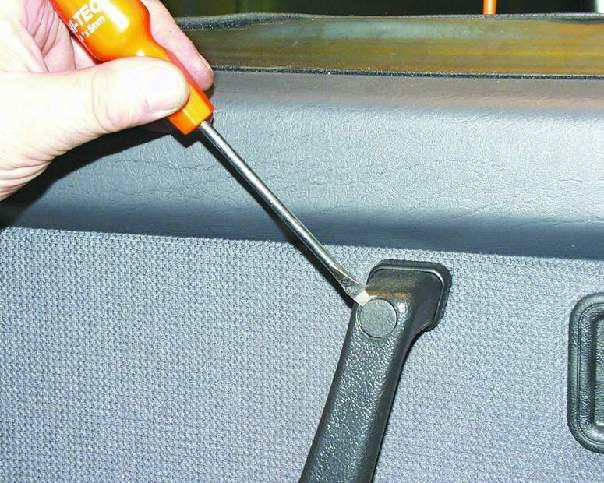

5. С помощью тонкой отвертки выньте две заглушки из ручки
подлокотника.
|
 |
 |
 |

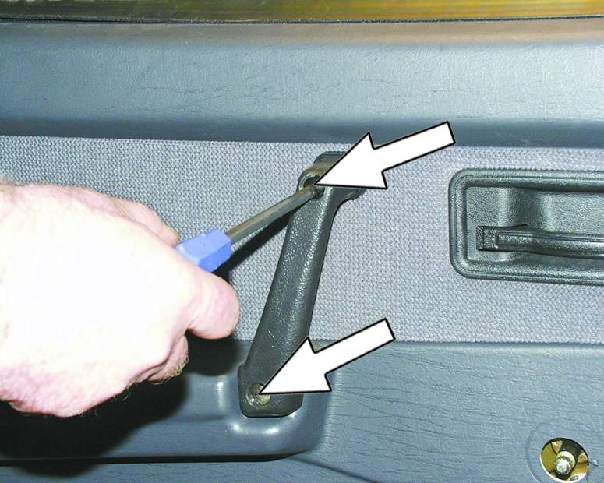

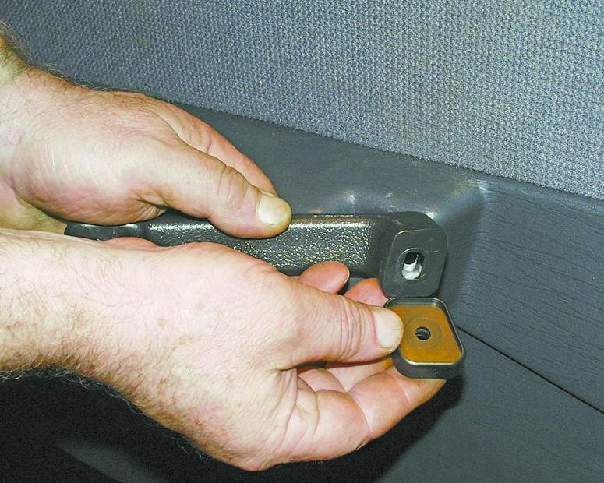

| 6. Отверните два винта крепления
и снимите ручку подлокотника. |

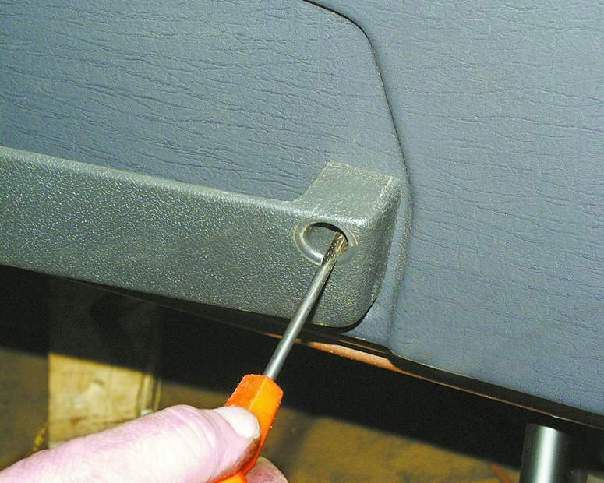

7. Отверните два винта крепления
кармана двери. |

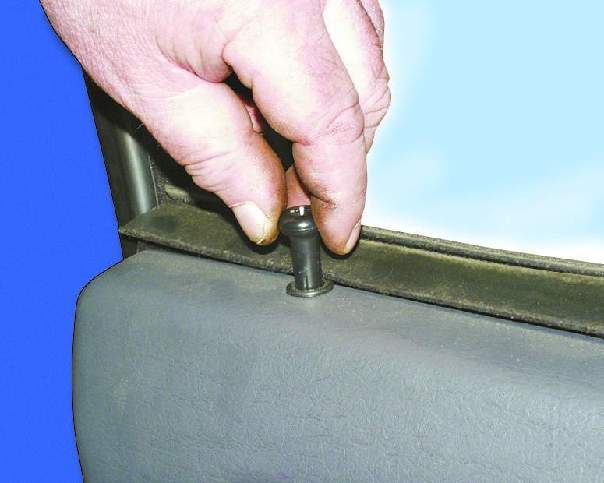

8. Отверните кнопку блокировки замка
двери. |
 |
 |
 |

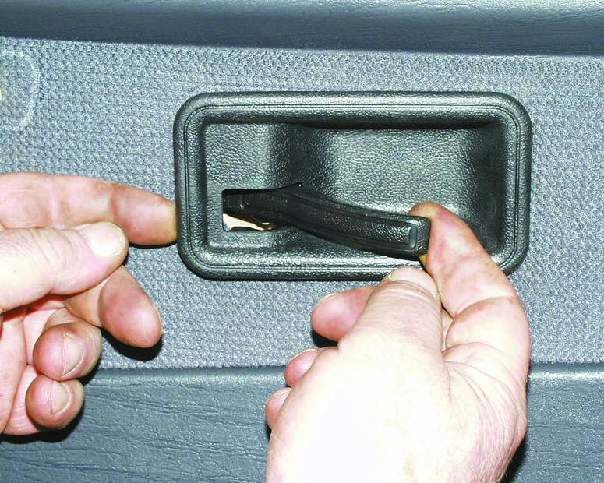

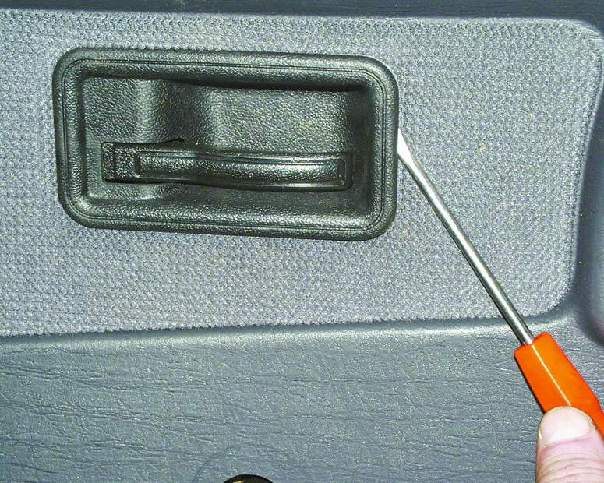

| 9. Отожмите тонкой отверткой и выведите
из зацепления защелку розетки внутренней ручки замка двери. |
10. Оттянув на себя ручку, снимите
розетку. |

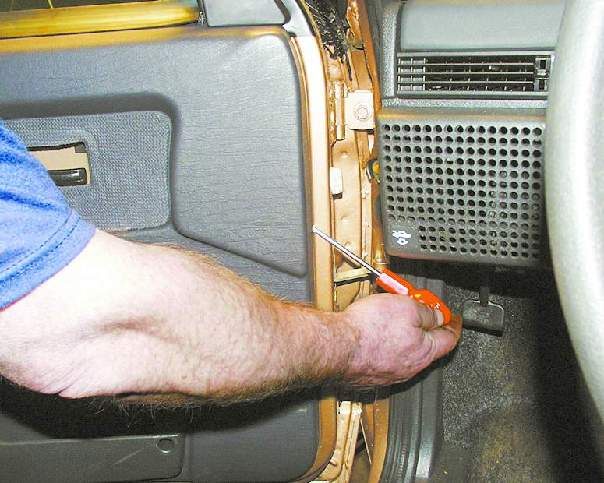

11. С помощью отвертки отожмите
обивку так, чтобы пистоны крепления вышли из отверстий в двери (см.
примечание). |
 |
 |
 |
|
Примечание
Места расположения пистонов в обивке двери.
|

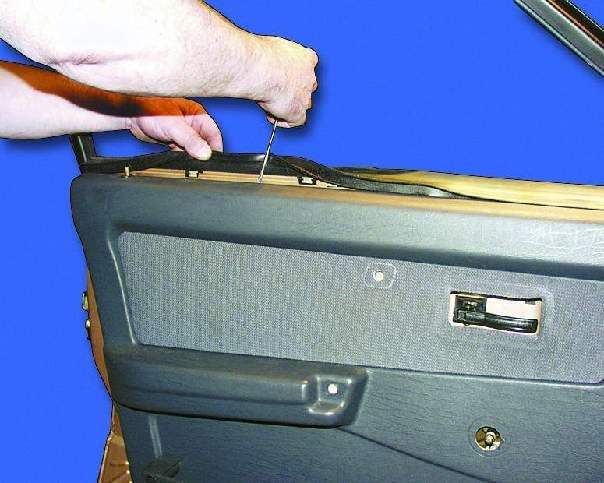

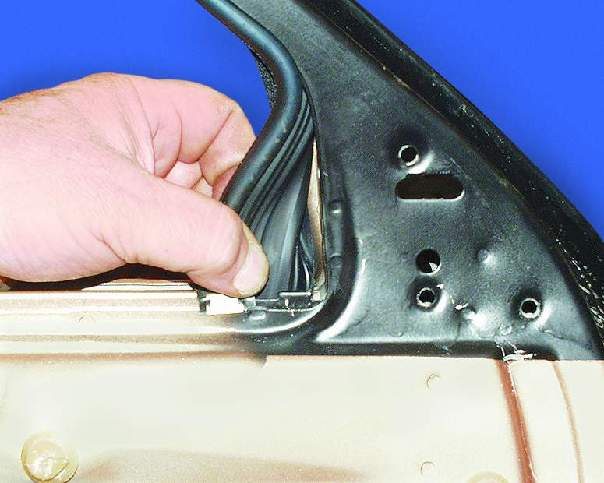

12. Чтобы вывести из отверстий верхние
пистоны крепления обивки, отогните край уплотнителя. |

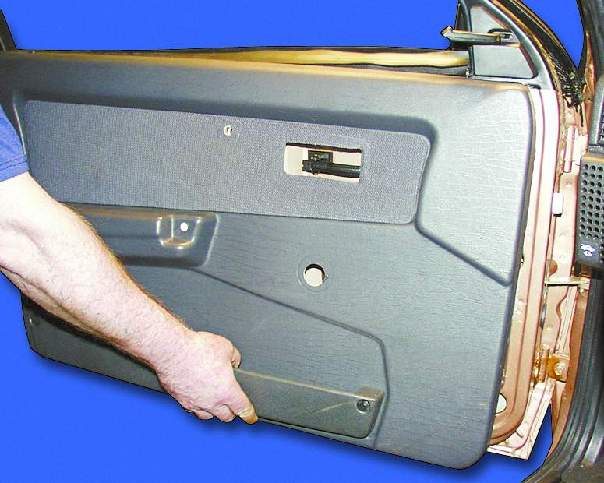

13. Снимите обивку двери. Установка
обивки производится в порядке, обратном снятию. |
|
Перед началом:
опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего
вида.
Примечание
Чтобы снять стекло, надо вынуть стеклоподъемник.
|
|

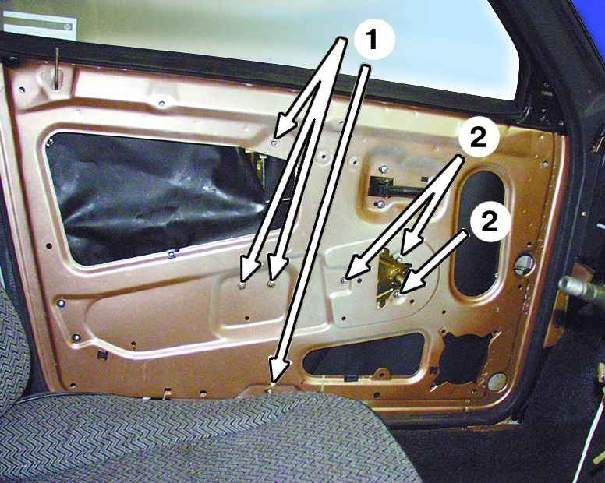

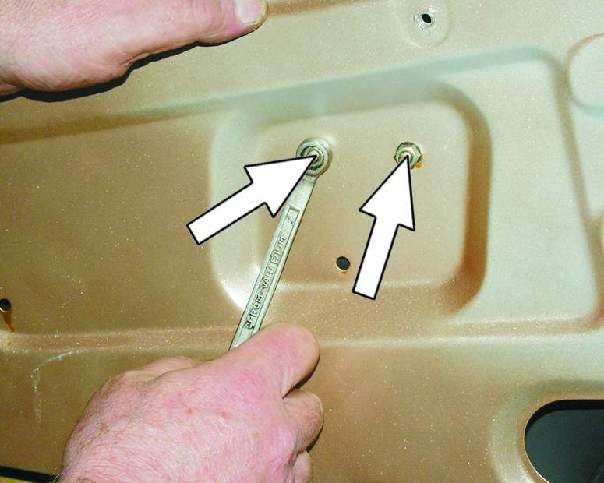

1 – гайки крепления направляющей стеклоподъемника
2 - гайки крепления механизма стеклоподъемника
|
|
|

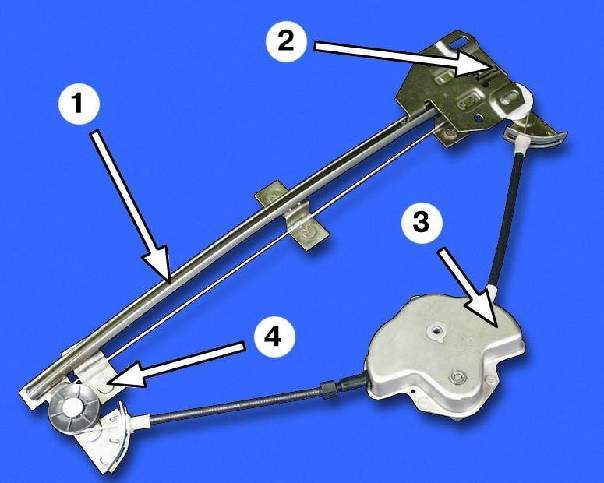

1 – направляющая
2 – ползун
3 – механизм стеклоподъемника
4 - место маркировки стеклоподъемника
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Снимите внутренние и наружные нижние уплотнители стекла.
Затем с помощью отвертки снимите держатели защитной пленки и выньте
пленку из двери.
|

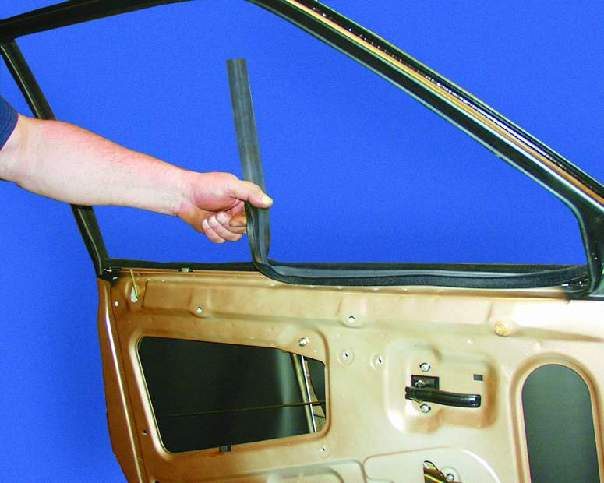

2. Снимите верхний уплотнитель стекла.
|

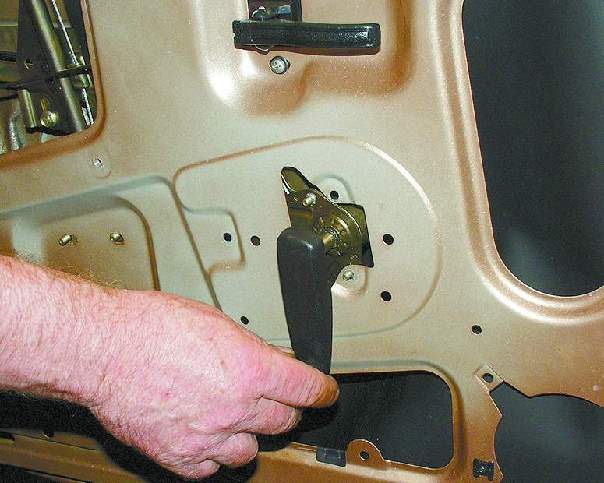

3. Установите ручку стеклоподъемника и поднимите стекло
так, чтобы...
|
|
|
|
|
|

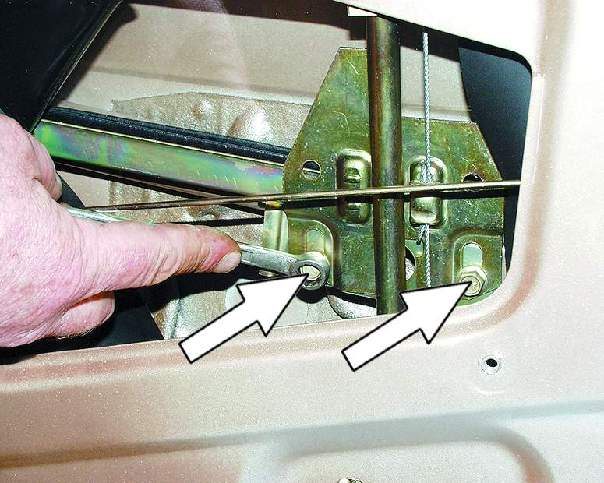

4. ...стали доступны болты крепления обоймы стекла к ползуну
стеклоподъемника. Отверните оба болта крепления, придерживая при
этом стекло. Аккуратно опустите стекло вниз.
|

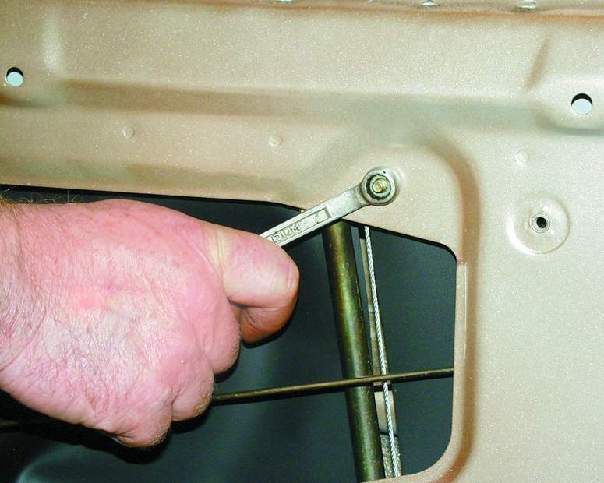

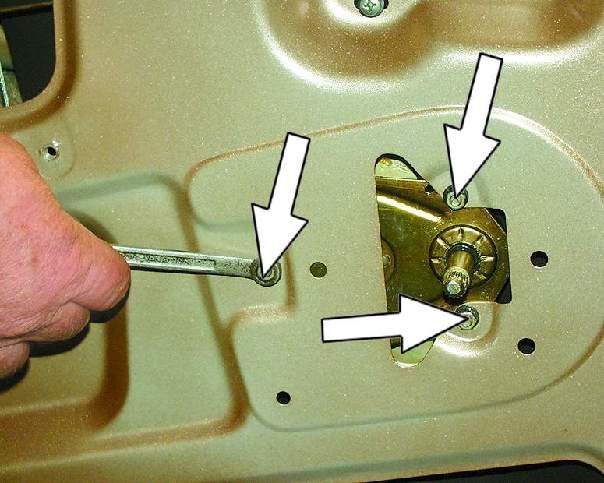

5. Отверните три гайки крепления механизма стеклоподъемника.
|
6. Отверните две гайки среднего крепления направляющей стеклоподъемника
(см. примечание).
|
 |
 |
 |

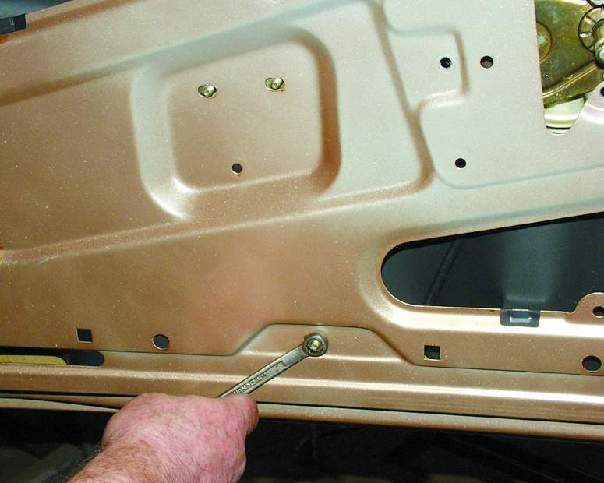

| 7. Отверните гайку нижнего крепления
направляющей. |
8. Отверните гайку верхнего крепления
направляющей, придерживая стеклоподъемник. |

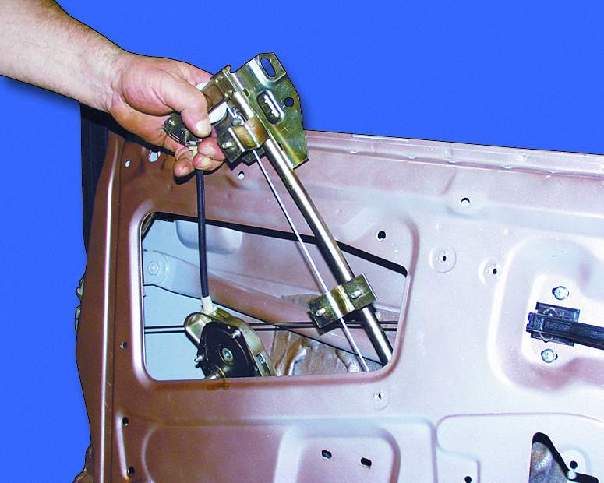

9. Выньте стеклоподъемник из двери. |
 |
 |
 |

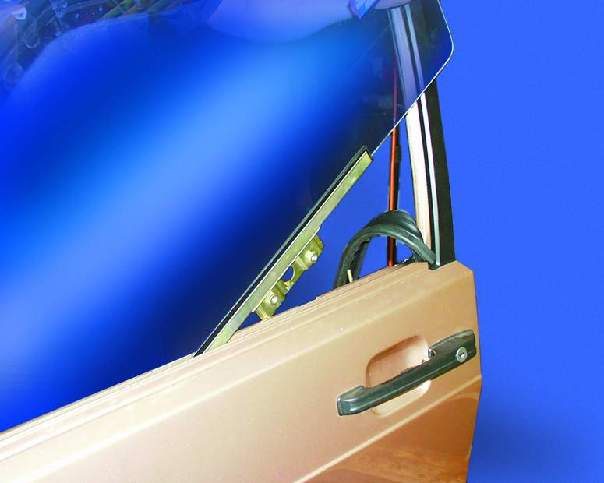

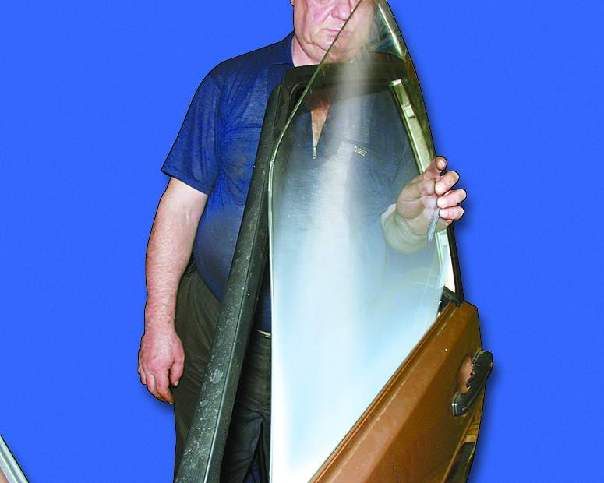

| 10. Поверните стекло и выньте его
вверх (см. примечание). |
Примечание
Стекло вынимается в таком положении.
|

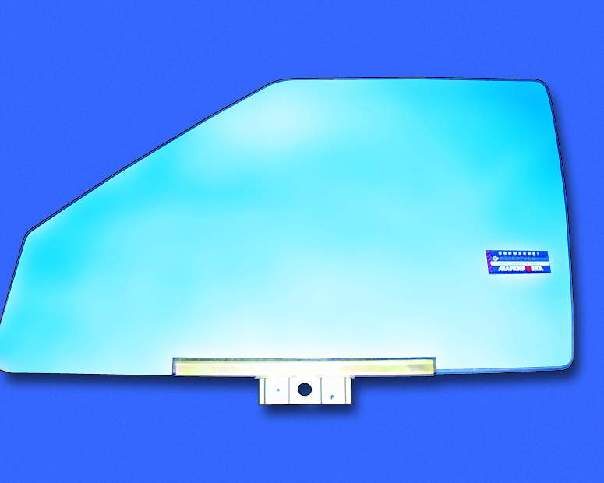

11. Проверьте плотность посадки
стекла в обойме. Если обойма неплотно сидит на стекле, замените стекло
вместе с обоймой. |
|
Примечание
Поднимите стекло до упора вверх и снимите обивку двери.
|
 |
|

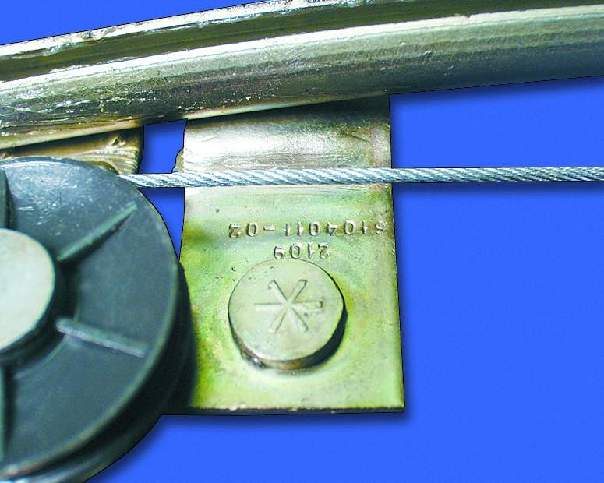

| 12. При замене стеклоподъемника
обратите внимание на номер детали: на кронштейне должна быть выбита
маркировка "2109" (стеклоподъемник отличается от модели "2108"). Последние
две цифры номера детали (перед тире) обозначают: 10 - правый, 11 -
левый. |
13. Установите стекло со стеклоподъемником
в порядке, обратном снятию. |
|
Предупреждение
Замок двери неразборный
и ремонту не подлежит. При поломке замка замените его.
|
|

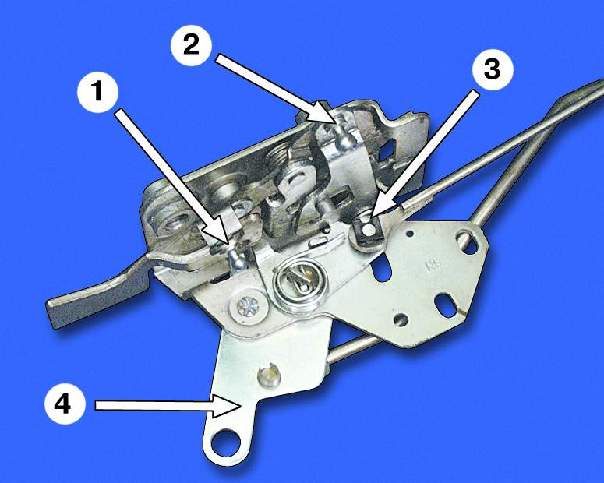

1 – рычаг выключателя замка
2 – рычаг наружного привода (ручки)
3 – рычаг внутреннего привода (ручки)
4 – рычаг блокировки
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

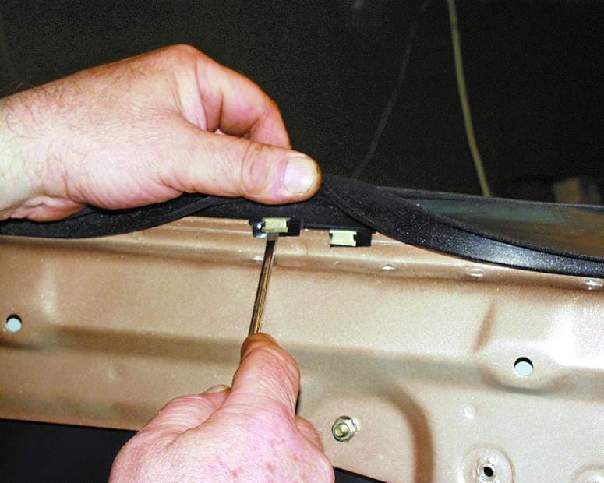

1. Отожмите нижний уплотнитель и снимите три пружинных зажима
крепления защитной пленки сверху и еще один снизу. Выньте защитную
пленку из двери.
|
2. Отсоедините от внутреннего замка тяги наружной ручки
и выключателя замка.
|

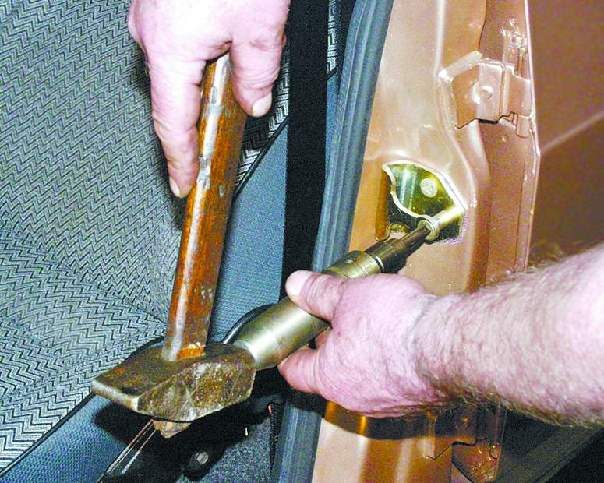

3. Отверните два винта крепления замка двери. Так как на
резьбу винтов нанесен герметик, при отворачивании рекомендуем воспользоваться
ударной отверткой.
|
|
|
|
|
|
4. Снимите наружный замок.
|

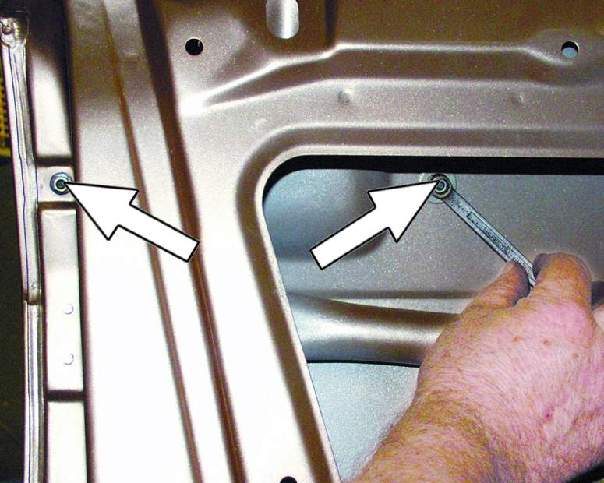

5. Отверните два винта крепления внутренней ручки замка
двери.
|

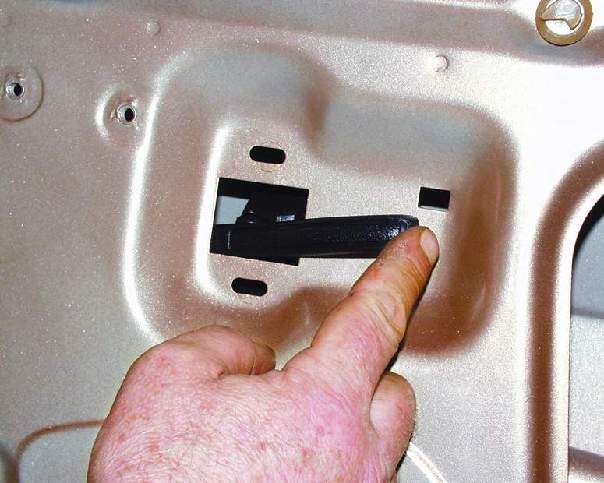

6. Протолкните внутреннюю ручку внутрь двери.
|
|
|
 |
 |
|

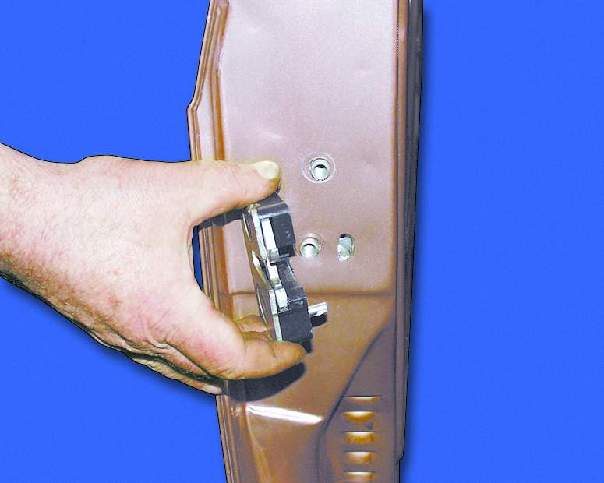

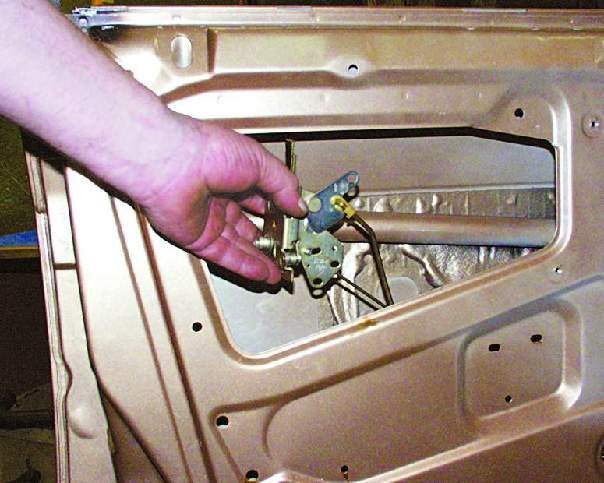

7. Выньте из двери внутренний замок с внутренней ручкой.
|
8. Снимите с конца тяги резиновый
держатель. Снимите ручку с тяги, повернув ее. |

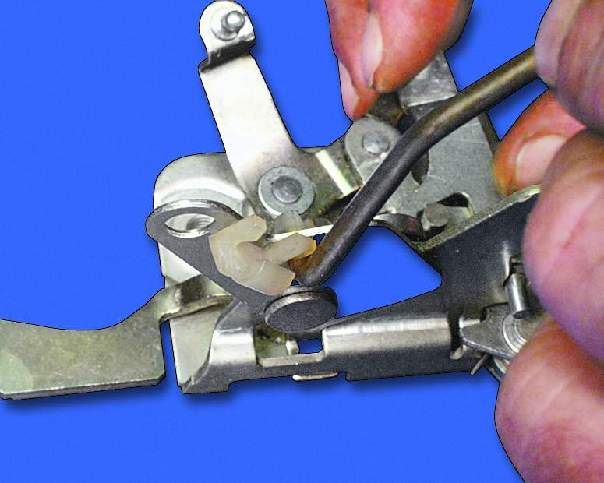

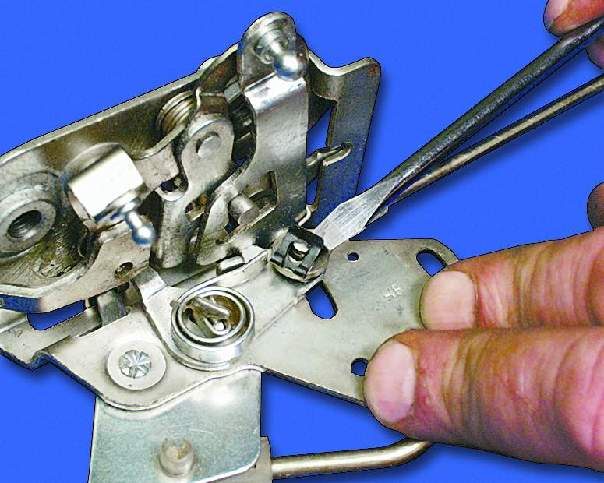

9. Снимите стопорную скобу с пальца
рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка. |
|
|
|
|
|
10. Поверните пластмассовый держатель и выньте конец тяги
блокировки замка из рычага.
|
11. Отверните две гайки крепления наружной ручки замка.
|

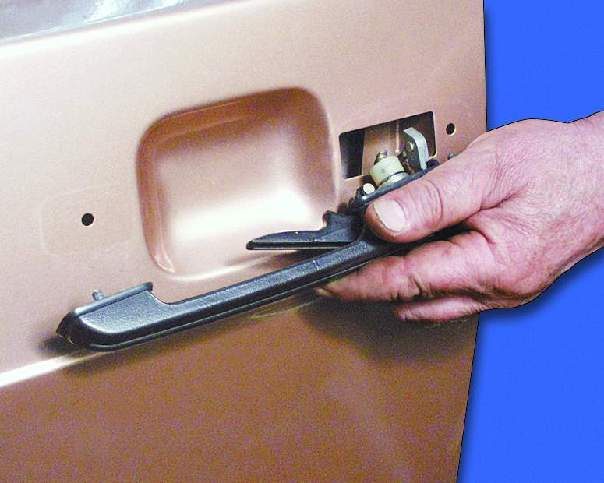

12. Снимите наружную ручку замка с тягами.
|
|
|
|
|
|

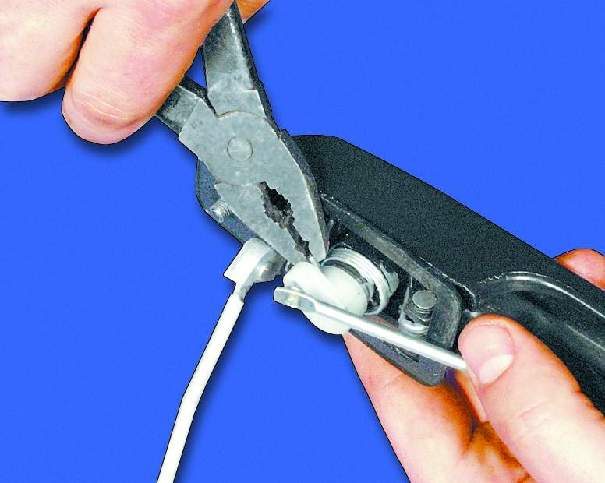

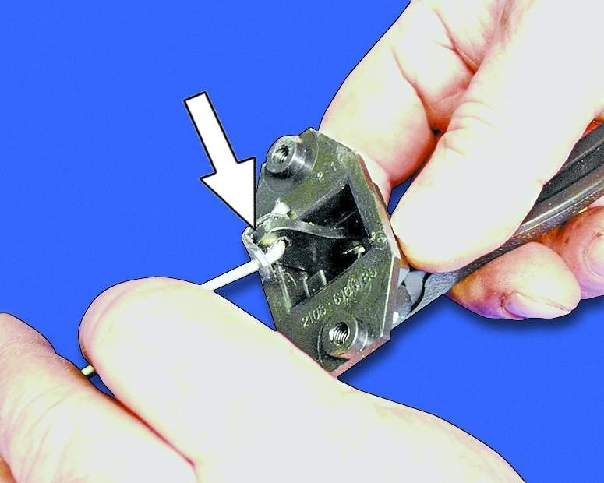

13. Выньте штифт и снимите пластмассовый наконечник тяги
с цилиндра замка.
|

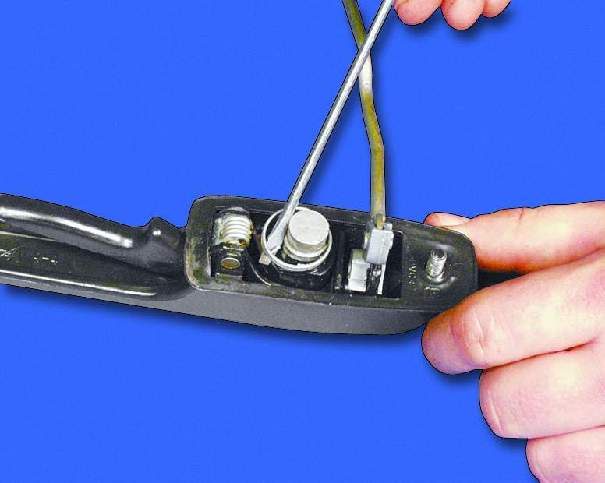

14. Снимите стопорную пружину, выведя ее концы из прорезей
на цилиндре и на ручке замка.
|

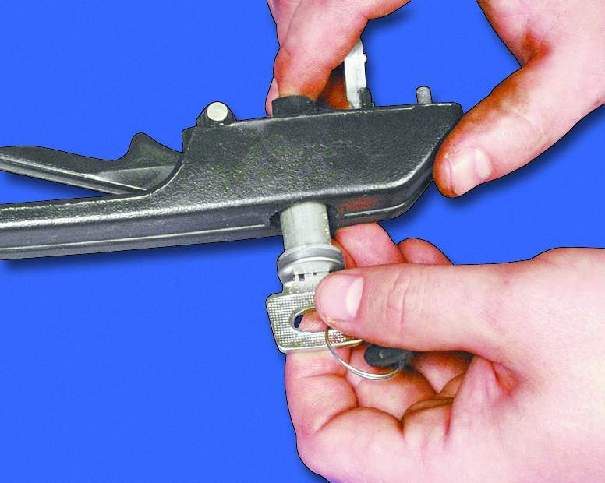

15. Вставьте ключ в цилиндр замка и выньте цилиндр из ручки.
|
|
16. Установите новый замок в порядке, обратном снятию, смазав
предварительно все трущиеся детали консистентной смазкой. Проверьте
легкость открывания и надежность закрывания замка двери. При необходимости
отрегулируйте замок.
|
|
Примечание
Если необходимо снять фиксатор, предварительно обведите его контур
на стойке кузова. При установке это поможет сохранить регулировку
замка.
|
|
17. Для регулировки замка ослабьте затяжку винтов крепления
и переместите фиксатор: а) наружу, если дверь закрывается туго;
б) внутрь, если дверь закрывается неплотно; в) вниз, если при закрывании
дверь приподнимается. После регулировки затяните винты. Для отворачивания
и затягивания винтов используйте ударную отвертку.
|
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

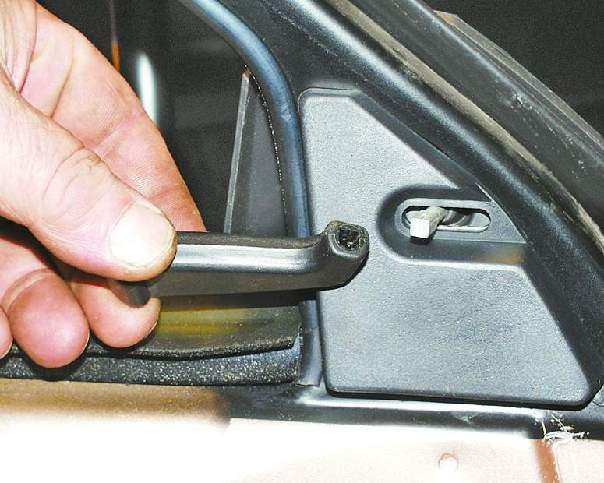

1. Снимите ручку зеркала, потянув ее на себя.
|

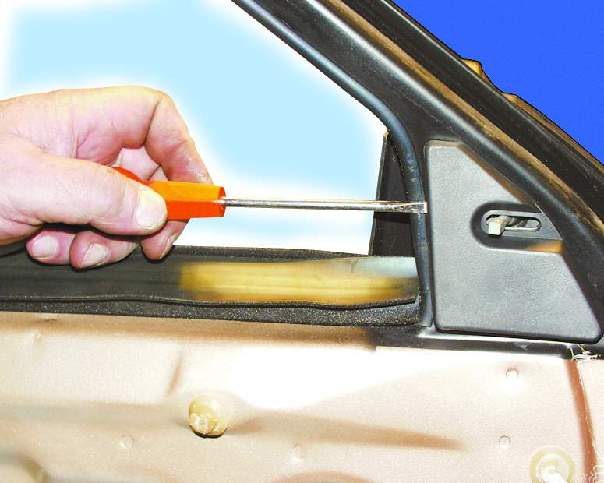

2. Аккуратно отожмите край и снимите декоративную накладку
(см. примечание).
|

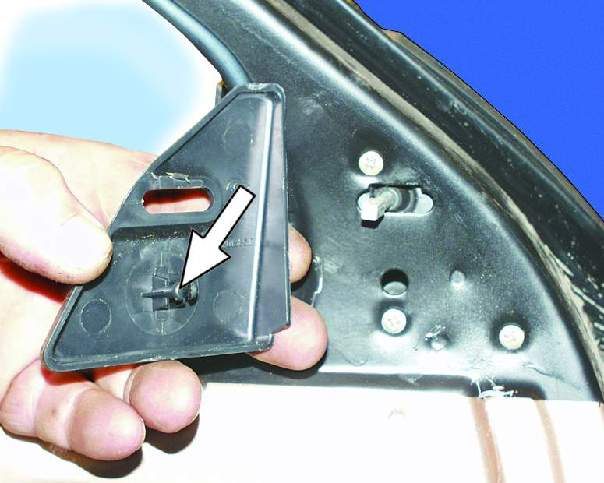

Примечание
Декоративная накладка зеркала крепится с помощью пластмассовой
защелки.
|
|
|
|
|
|

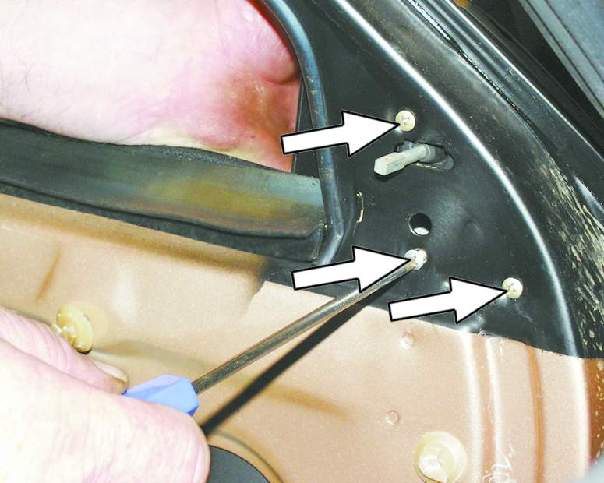

3. Отверните три винта крепления.
|

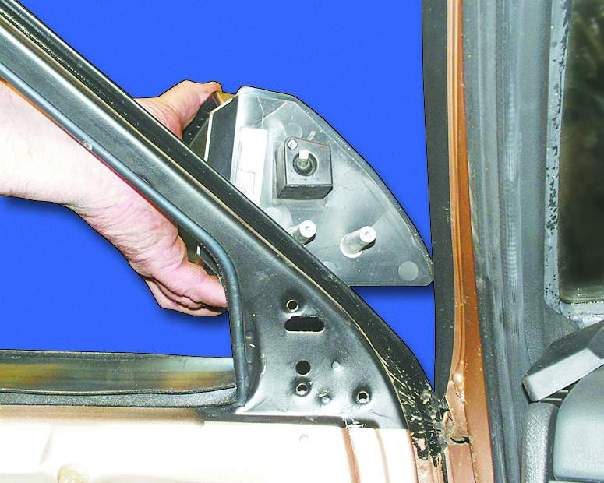

4. Снимите наружное зеркало. Установка наружного зеркала
заднего вида производится в порядке, обратном снятию.
|
|
|
