10.5. Cнятие и установка капота

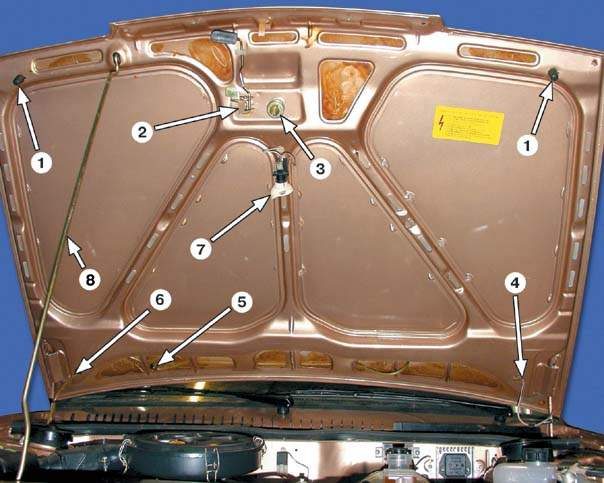

1 - регулировочный буфер
2 - предохранительный крючок
3 - защелка замка капота
4 - провод подкапотной лампы
5 - тройник омывателя
6 - шланги омывателя
7 - подкапотная лампа
8 - упор капота

Перед началом:

отсоедините провод от “–” клеммы аккумуляторной батареи.

Примечания

Рекомендуем снимать и устанавливать капот вдвоем.

Если вы не предполагаете менять капот, рекомендуем привязать к колодке проволоку или веревку. Когда вынете провода, отвяжите веревку и оставьте ее внутри капота. Это облегчит протягивание проводов к подкапотной лампе при установке капота.

ПОРЯДОК ВЫПОЛНЕНИЯ

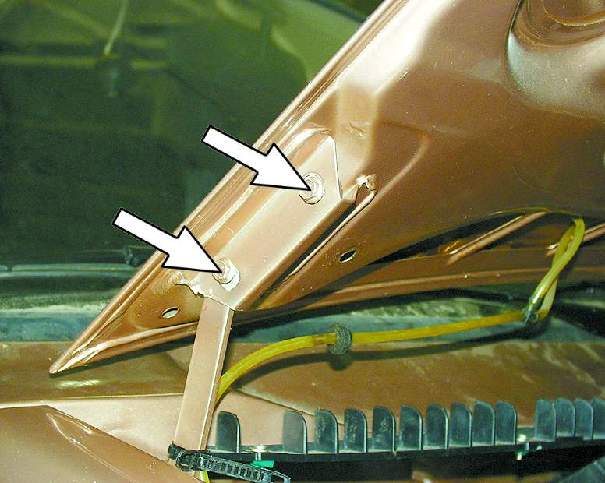

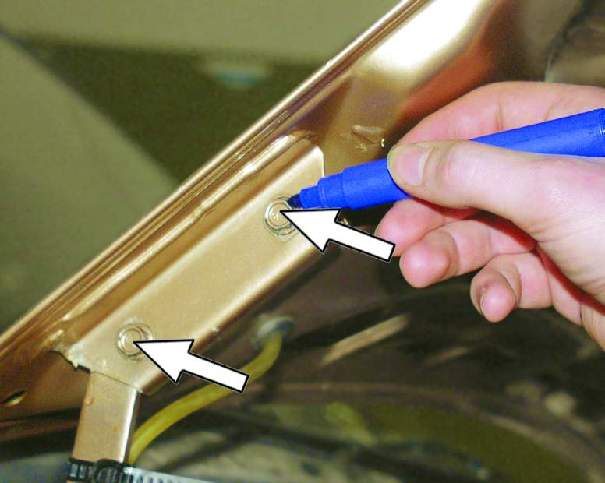

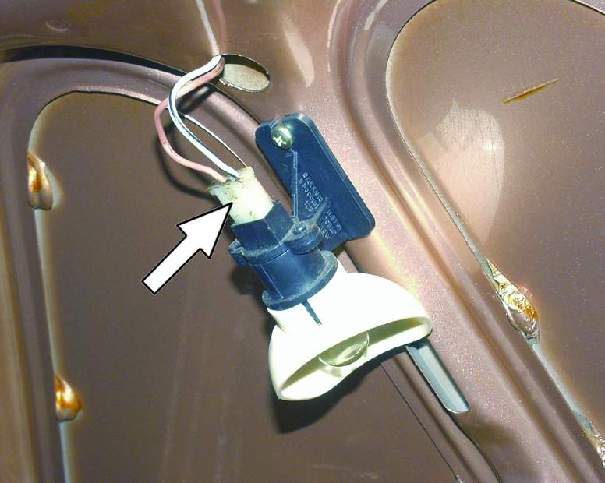

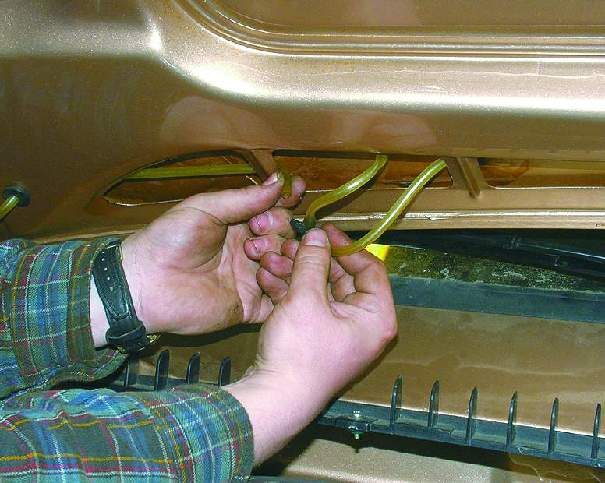

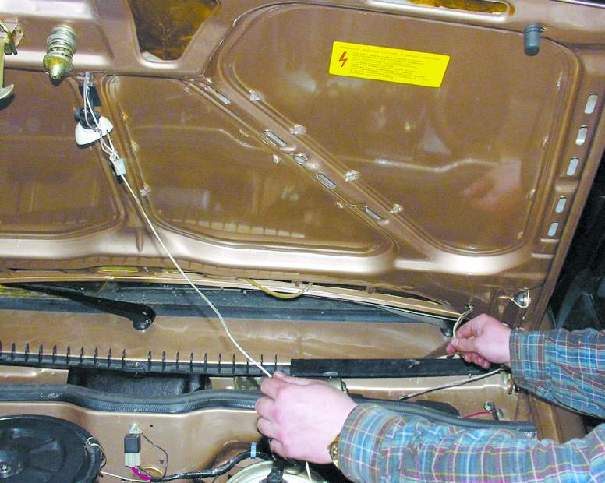

1. Откройте капот и промаркируйте фломастером расположение болтов на кронштейне.	2. Отсоедините шланг омывателя от тройника на капоте и выньте шланг из капота.	3. Отсоедините колодку с проводами от подкапотной лампы и выньте провода из капота (см. примечания).

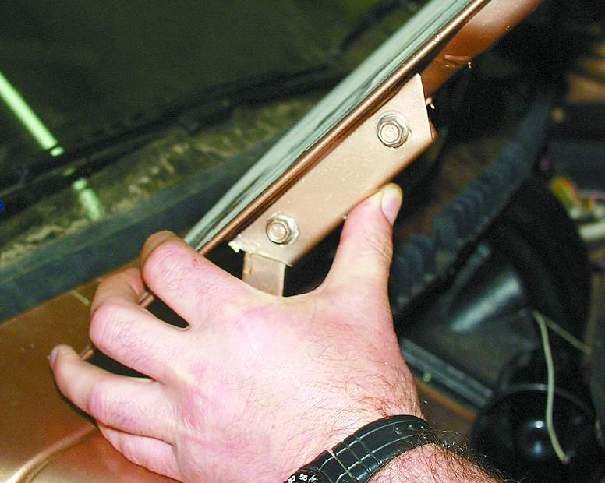

4. Отверните по два болта крепления петель к капоту с обеих сторон и снимите капот.	5. Установите капот в порядке, обратном снятию. Если вы устанавливаете старый капот, выставите его по ранее сделанным меткам перед окончательной затяжкой болтов. Если вы заменили капот, его положение надо отрегулировать.
