9.6.1. Снятие и установка

Отсоедините провод "масса" от аккумуляторной батареи.

Выверните винты крепления и снимите облицовочный кожух вала рулевого управления.

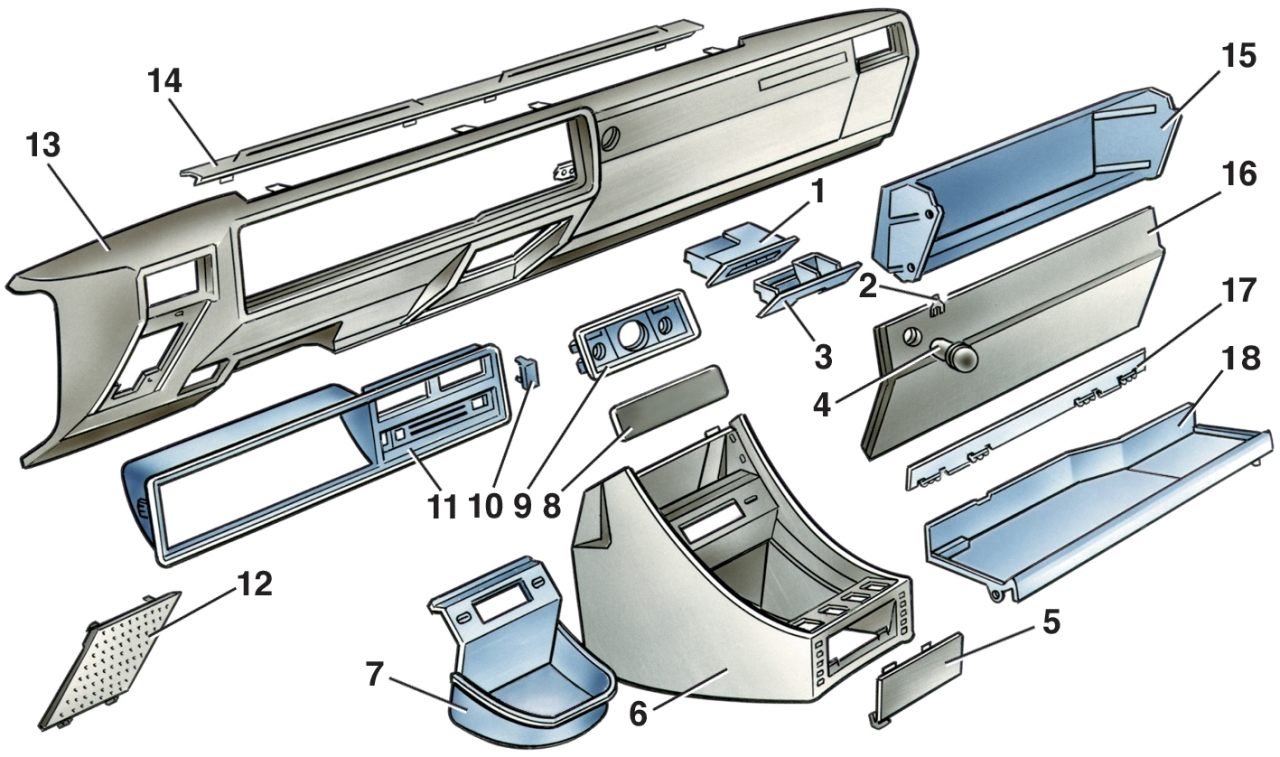

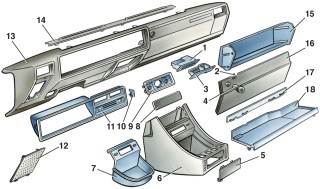

Рис. 9–19. Панель приборов и ее принадлежности: 1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш нижней панели крепления радиоприемника; 8 — облицовка панели крепления радиоприемника; 9 — вкладыш верхней панели крепления радиоприемника; 10 – заглушка табло символа обогрева ветрового стекла; 11 — щиток приборов; 12 — облицовка громкоговорителя;13 — панель приборов; 14 — вставка панели приборов; 15 — корпус вещевого ящика; 16 — крышка вещевого ящика; 17 — звено петли крышки вещевого ящика; 18 — полка панели приборов

Поддевая тонким острым инструментом, снимите сопла обогрева боковых стекол с панели приборов, сопла вентиляции кузова и заглушку 10 (рис. 9–19)  табло символа обогрева ветрового стекла со щитка 11 приборов.

Выверните винт (расположен под заглушкой) крепления щитка 11 приборов, снимите щиток, отсоедините от приборов штекеры и провода.

Снимите облицовки 12 с левого и  правого громкоговорителей, преодолевая сопротивление двух держателей, расположенных по верхнему краю облицовок.

Выверните по четыре винта крепления громкоговорителей, выньте их из панели приборов и отсоедините провода.

Снимите полку 18 и корпус 15 вещевого ящика, вывернув винты их крепления.

Отверните гайку суточного счетчика спидометра и выньте трос счетчика из панели приборов.

Выньте из панели 6 крепления радиоприемника электрические часы, прикуриватель и выключатели освещения и обогрева заднего стекла. Отсоедините от них провода.

Вывернув винты крепления, снимите радиоприемник и отсоедините провода.

Выньте за верхнюю часть нижний вкладыш 7 панели крепления радиоприемника.

Отжимая с левой и правой стороны края панели 6 крепления радиоприемника, освободите крючки верхнего вкладыша 9 и выньте его из панели.

Снимите декоративную вставку 5 панели крепления радиоприемника, отжав изнутри два крючка в верхней части вставки.

Выверните шесть винтов панели 6 крепления радиоприемника (в том числе два винта, крепящие одновременно и панель приборов) и снимите панель 6.

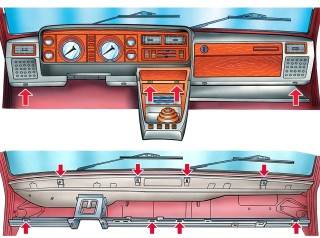

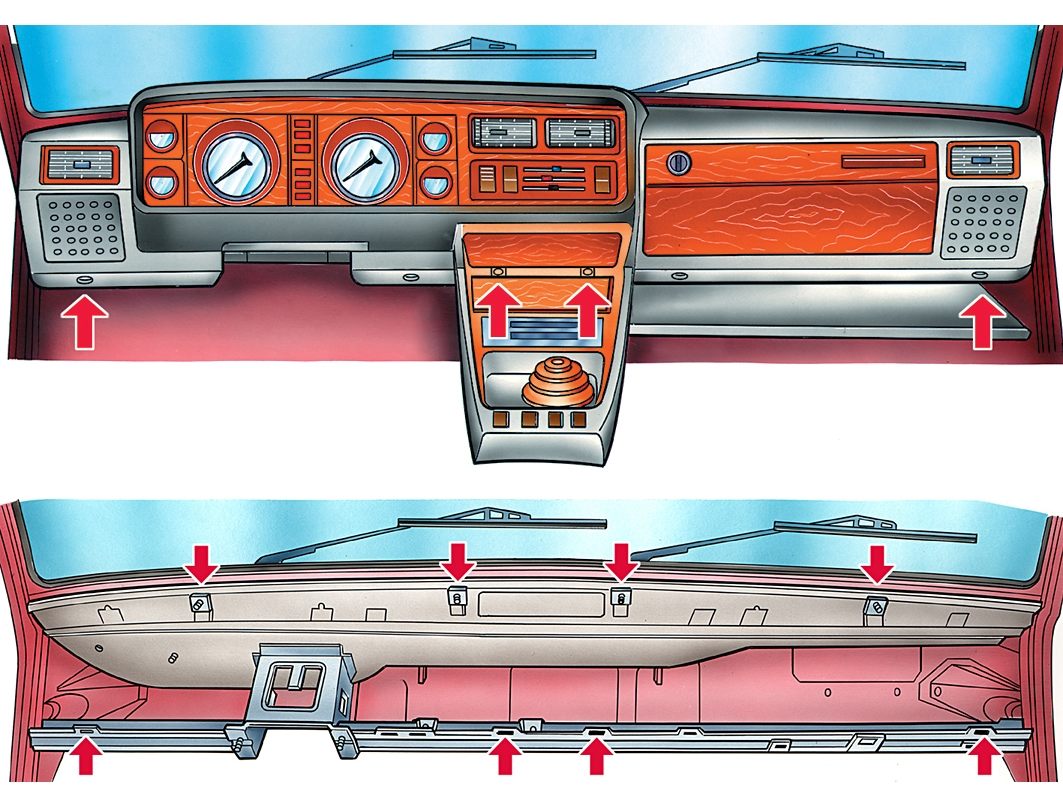

Рис. 9–20. Точки крепления панели приборов. Стрелками показаны точки крепления

Через проемы щитка 11 приборов и вещевого ящика отверните четыре гайки верхнего крепления (рис. 9–20) панели приборов, а также два оставшиеся винта нижнего крепления, снимите панель и вставку панели.

Установку панели приборов выполняйте в обратном порядке.
