9.5.3. Снятие и установка жиклеров омывателя ветрового стекла

В случае засорения жиклеров снимите и разберите их.

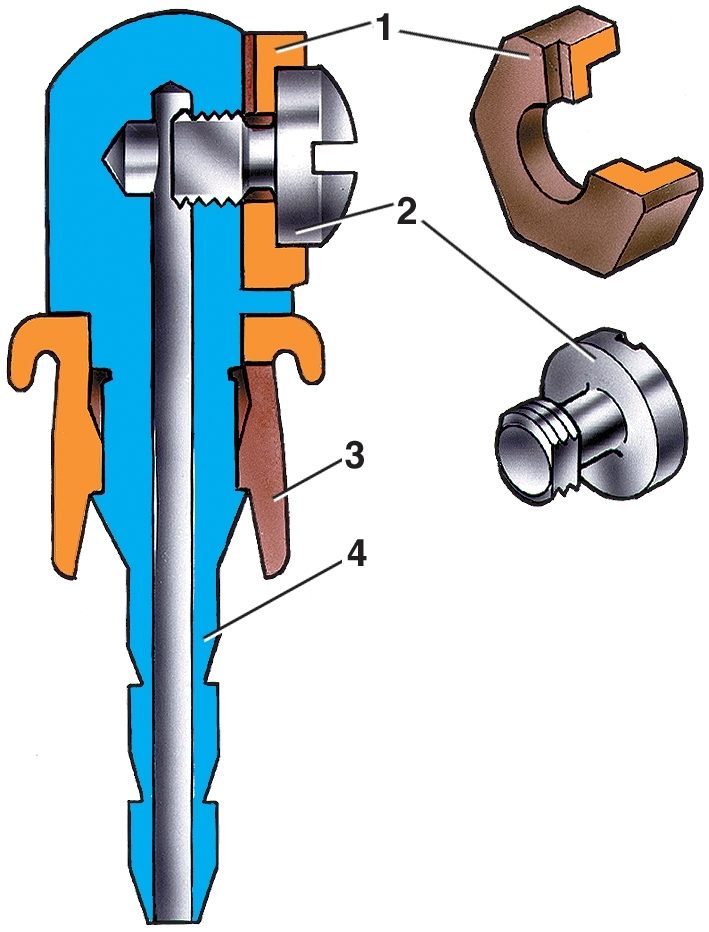

Рис. 9—18. Жиклер омывателя ветрового стекла: 1 — распылитель; 2 — винт; 3 — втулка; 4 — корпус жиклера со штуцером

Со стороны коробки воздухопритока кузова слегка сожмите пластмассовую втулку 3 (рис. 9—18.), а сверху, подцепляя ее отверткой и преодолевая сопротивление, выньте жиклер в сборе со втулкой.

Выверните винт 2, тщательно очистите все детали и продуйте сжатым воздухом полость корпуса 4 и распылитель 1.

После сборки вставьте втулку 3 в отверстие кузова. Затем резко вставьте жиклер во втулку 3, чтобы корпус 4 пазом встал в закраины втулки.

Проверьте действие жиклера.

Направление струи жидкости отрегулируйте поворотом корпуса  4 во втулке 3 или поворотом распылителя 1 при ослаблении винта 2.
