9.3.5. Снятие и установка бамперов

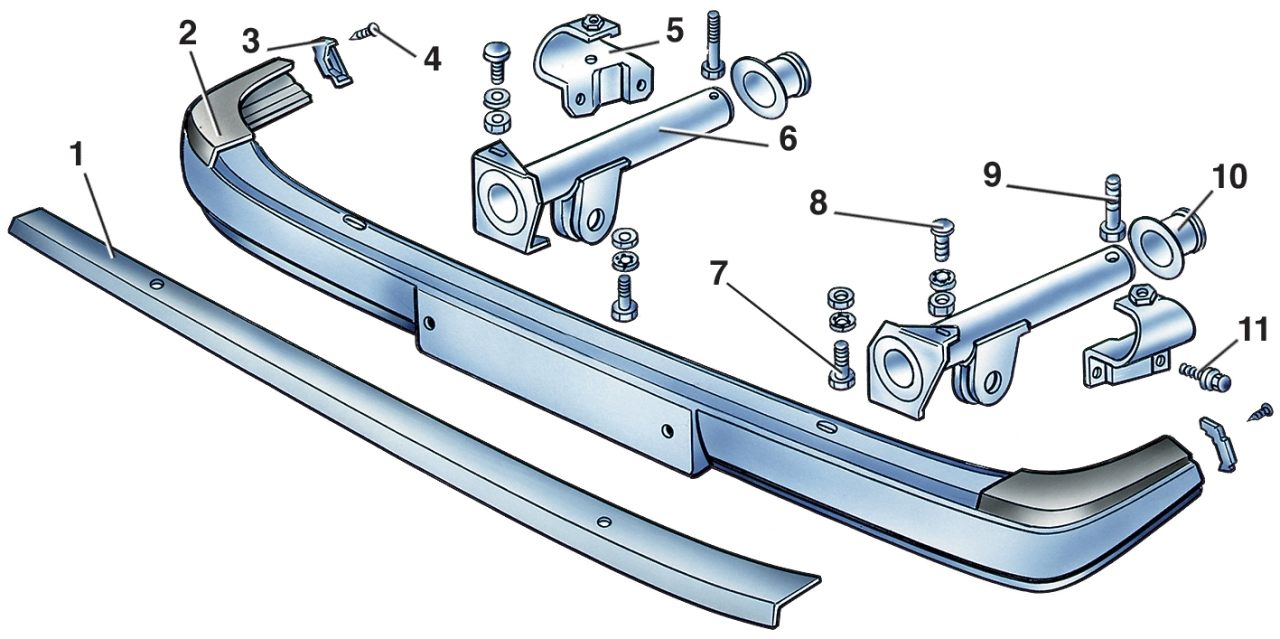

Рис. 9–12. Передний бампер: 1 — накладка; 2 — бампер; 3 — заглушка бампера; 4 — винт крепления заглушки; 5 — внутренний кронштейн; 6 — соединитель бампера с передним кронштейном; 7 — болт крепления бампера; 8 — болт крепления накладки; 9 — болт крепления соединителя к внутреннему кронштейну; 10 — резиновый уплотнитель; 11 — болт крепления внутреннего кронштейна к кузову

Бамперы крепятся к кузову болтами 9 (рис. 9–12) к внутренним кронштейнам 5 с помощью соединителей 6.

Соединители 6 имеют проушины для буксировки.

Для снятия бампера отверните два болта 9 крепления обоих соединителей 6.

Задний бампер снимается аналогично переднему.

Установку бамперов выполняйте в обратном порядке.
