9.11.1. Подготовка и противокоррозионная обработка скрытых полостей

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ, обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Порядок выполнения операций для защиты от коррозии скрытых полостей:

1. Установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости.

2. Промойте водой температурой 40–50°С через технологические и дренажные отверстия скрытые полости (табл. 9–2), низ кузова, арки колес до вытекания чистой воды. При этом опускные стекла дверей должны быть  подняты.

Наименование полости	Места впрыска состава	Направление впрыска	Дополнительные указания
Нижняя поперечина передка	Сверху в моторном отсеке	Вправо и влево	Откройте капот
Передние лонжероны	Сбоку в моторном отсеке	Вперед и назад	Откройте капот
Верхняя поперечина передка	Сверху	Вправо и влево	То же
Кожухи фар	Спереди (с наружной стороны)	По всей поверхности	Снимите блок-фары
Карманы капота	Спереди	На внутреннюю поверхность передней части капота	Откройте капот
Стойки брызговиков	Сбоку в моторном отсеке	По внутренней поверхности	Откройте капот
Передние стойки дверей	Сбоку со стороны салона	Вниз	Снимите обивку
Соединители боковины и щитка передка	Сбоку со стороны салона	Вперед и назад
Внутренние и наружные пороги дверей	Под молдинги и с торца порога сзади	Вперед и назад	Снимите молдинги и заглушки
Полости под передними крыльями	Используется проем щитка под крылом	По всей внутренней поверхности	Снимите щитки крыльев
Передние лоджероны пола	Снизу кузова	Вперед и назад	Вывесите автомобиль
Усилители передних лонжеронов пола	То же	Вправо и влево	То же
Средняя поперечина пола	То же	Вправо и влево	То же
Задние лонжероны пола	То же	Вперед и назад	То же
Кронштейны домкратов	То же	По внутренней поверхности	То же
Кронштейны буферов передней подвески	За передними колесами	По внутренней поверхности
Поперечина передней подвески	Снизу кузова	Вправо и влево	Вывесите автомобиль
Задняя поперечина пола	Из салона под задним сиденьем	Вправо и влево	Снимите заднее сиденье
Центральные стойки	Из салона	Вниз	Снимите обивку стойки
Задние стойки дверей	Сзади стойки	Вниз	Снимите обивку
Карманы дверей	Используются проемы под обивкой двери	По внутренней поверхности низа двери	Снимите обивку
Между задними крыльями и арками задних колес	Используются проемы в багажном отделении	По всей поверхности	Откройте багажник
Лонжероны пола задка	В багажнике	Вперед и назад	Откройте багажник
Поперечина пола задка	То же	Вправо и влево	Снимите обивку
Верхняя поперечина задка	Над задними фонарями	Вправо и влево	Снимите задние фонари
Нижняя поперечина задка	В багажнике	То же	Откройте багажник
Углубления под топливный бак и запасное колесо	То же	По всей поверхности пола топливного бака и запасного колеса	Снимите топливный бак и запасное колесо

3. Удалите попавшую в салон и багажное отделение влагу, продуйте сжатым воздухом все скрытые полости и места нанесения противокоррозионных составов.

Рис. 9–43. Скрытые полости кузова (вид снизу): 1 — поперечина заднего пола; 2 — задних лонжеронов; 3 — кронштейнов домкрата; 4 — средней поперечины пола; 5 — передних лонжеронов пола; 6 — усилителей передних лонжеронов; 7 — кронштейнов буферов передней подвески; 8 — поперечины передней подвески

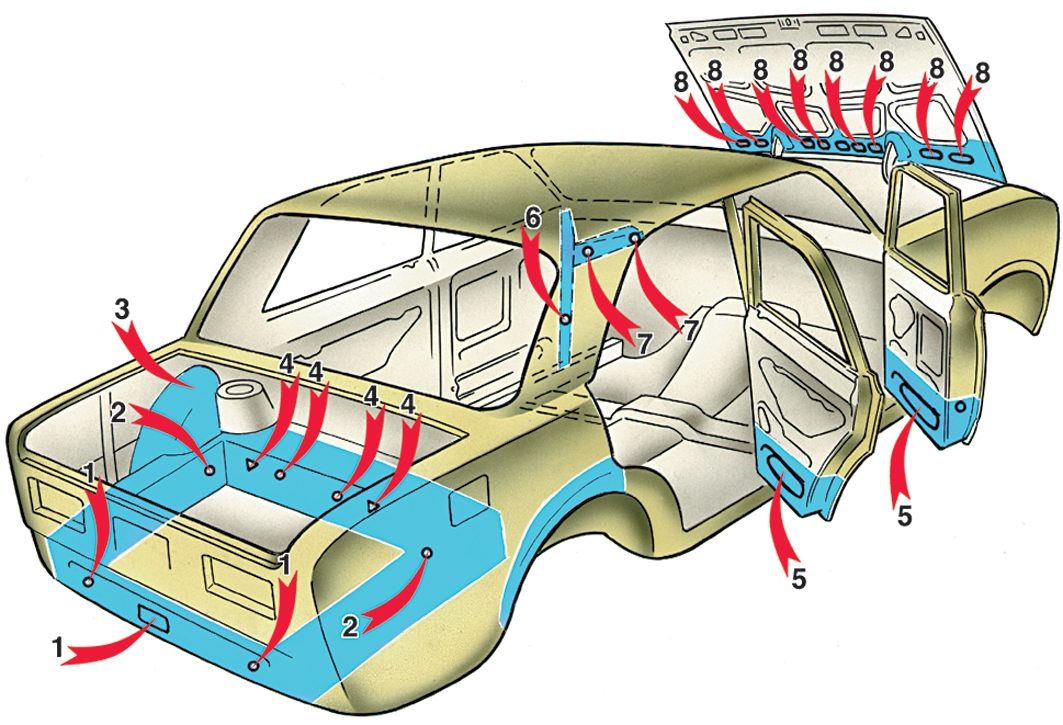

Рис. 9–45. Скрытые полости кузова (вид справа): 1 — нижней поперечины задка; 2 — лонжеронов пола задка; 3 — между крыльями и арками задних колес; 4 — поперечины заднего пола; 5 — карманов дверей;  6 — передних стоек; 7 — соединителей боковины и щитка передка; 8 — карманов капота

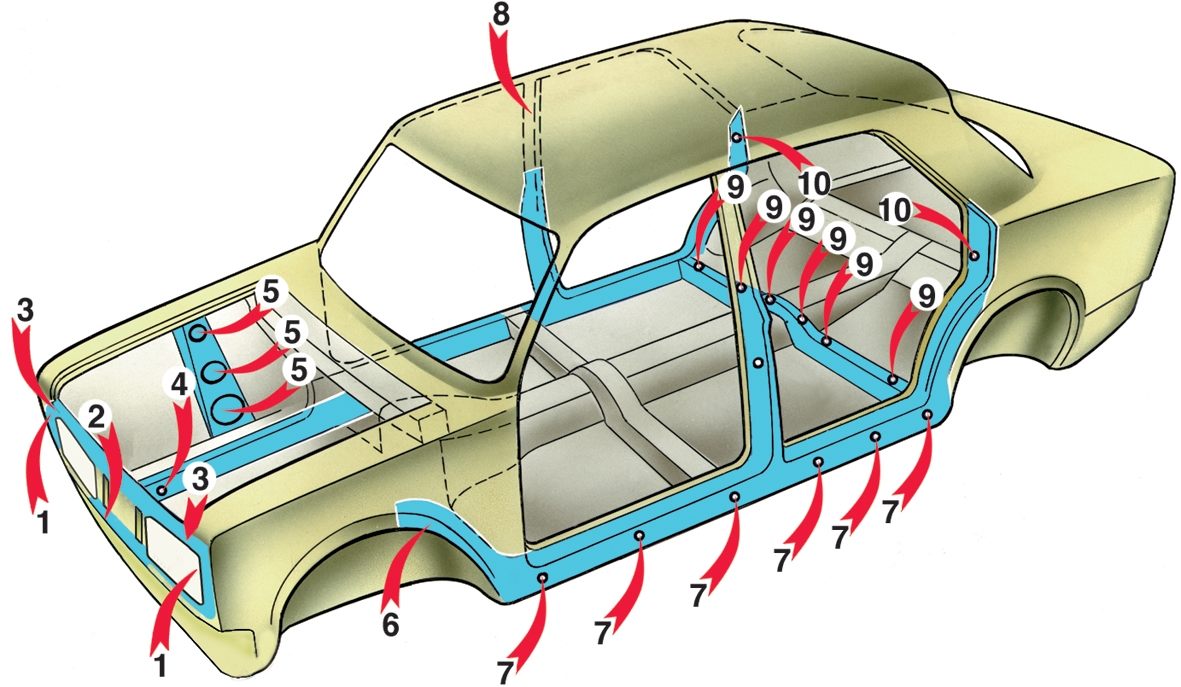

Рис. 9–44. Скрытые полости кузова (вид слева): 1 — кожухов фар; 2 — нижней поперечины передка; 3 — верхней поперечины передка; 4 — передних лонжеронов; 5 — стоек брызговиков; 6 — под передними крыльями; 7 — внутренних и наружних порогов дверей; 8 — центральных стоек; 9 — задней поперечины пола; 10 — задних стоек

4. Перегоните автомобиль в камеру для нанесения противокоррозионного состава и поставьте на подъемник. Нанесите распылением противокоррозионный состав в места, указанные на рис. 9–43, 9–44 и 9–45.

5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.
