9.1.5. Регулировка величины хода опускного стекла

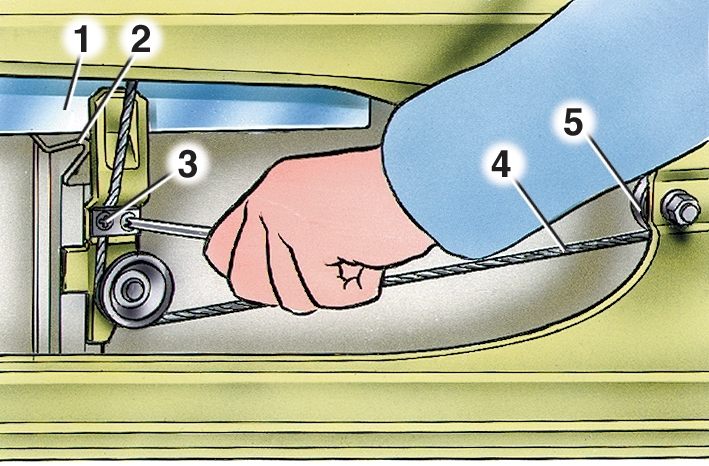

Рис. 9–7. Регулировка натяжения троса стеклоподъемника и величины хода заднего опускного стекла: 1 — опускное стекло; 2 — резиновый буфер стекла; 3 — винт прижимной пластины; 4 — трос привода опускного стекла; 5 — натяжной ролик регулировки натяжения троса

У передних дверей снимите обивку, опустите стекло до упора в резиновый буфер и выверните винты 3 (рис. 9–7) прижимных пластин крепления троса.

Доверните ручку стеклоподъемника до совмещения втулки (метки) на передней вертикальной ветви троса с серединой переднего кронштейна стекла и заверните винты обеих прижимных пластин.

Проверьте плавность работы стеклоподъемника. При необходимости отрегулируйте натяжение троса натяжным роликом 5.

У задних дверей снимите обивку, опустите стекло и ослабьте винты прижимной пластины крепления троса.

Опустите стекло до упора в резиновый буфер.

Поверните ручку стеклоподъемника до предела в направлении опускания стекла, а затем на полоборота в обратном направлении. При таком положении стекла и троса заверните винты прижимных пластин.

Проверьте плавность работы стеклоподъемника. При необходимости отрегулируйте натяжение троса натяжным роликом.
