7.8.1. Снятие и установка

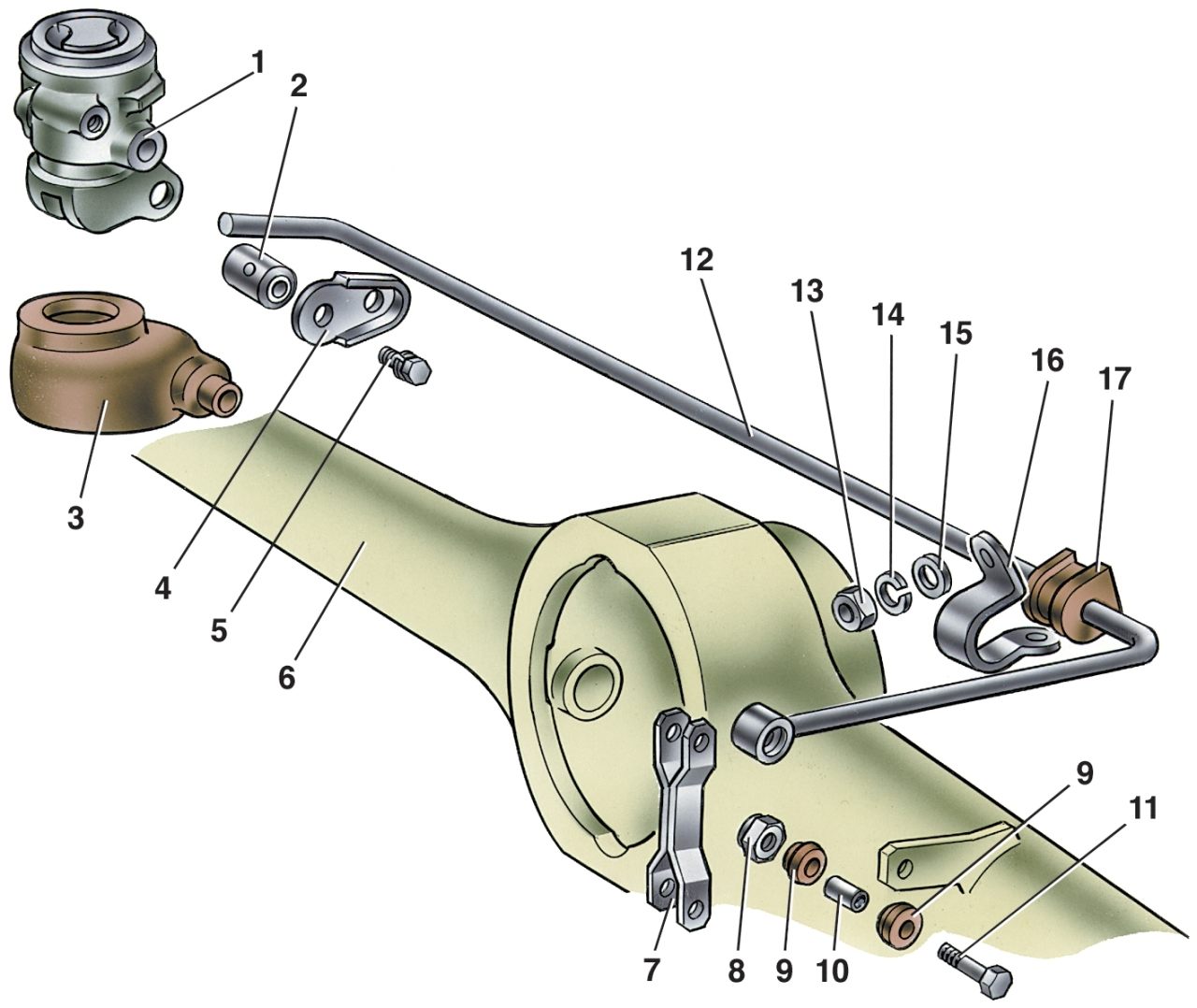

Рис. 7–19. Детали привода регулятора давления: 1 — регулятор давления; 2 — ось рычага привода регулятора давления; 3 — грязезащитный колпачок; 4 — стопорная пластина; 5 — болт с пружинной шайбой; 6 — задний мост; 7 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста; 8 — гайка болта; 9 — пластмассовая втулка; 10 — распорная втулка; 11 — болт крепления тяги; 12 — рычаг привода регулятора давления; 13 — гайка для крепления скобы к кузову; 14 — пружинная шайба; 15 — плоская шайба; 16 — скоба крепления рычага привода регулятора давления; 17 — резиновая втулка

Отсоедините рычаг 12 (рис. 7–19) от тяги 7, а затем скобу 16 от кузова и скобы крепления трубопровода, идущих к регулятору давления.

Отсоедините от кузова детали подвески глушителей и отведите трубопровод с глушителями в сторону.

Отверните болты крепления регулятора к кронштейну и кронштейна к кузову.

Снимите кронштейн регулятора, а затем, опустив регулятор вниз, отсоедините от него трубопроводы.

Снимите регулятор и отсоедините от него рычаг привода. Заглушите входные и выходные отверстия регулятора давления и трубопроводов.

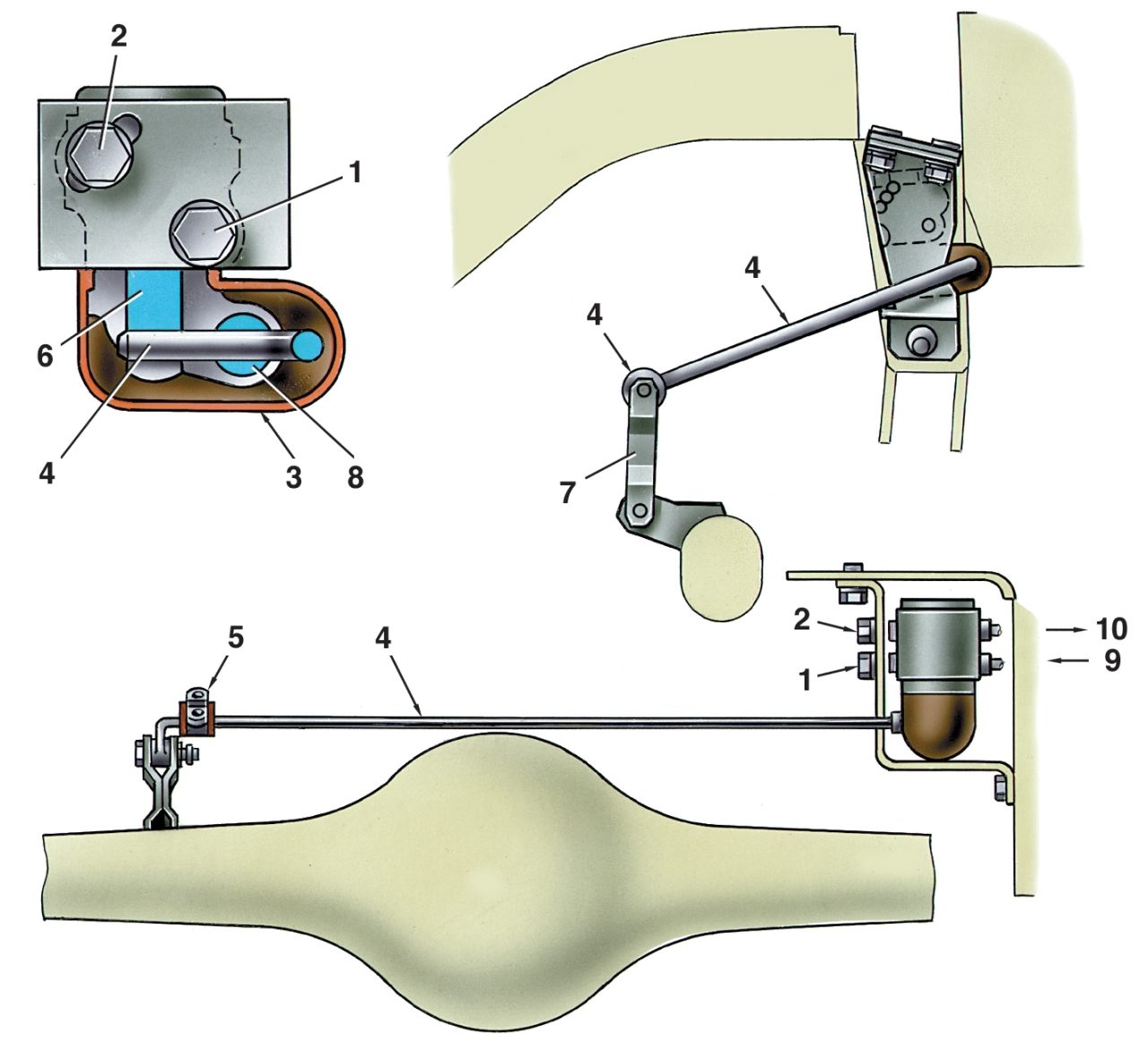

Рис. 7–4. Схема установки регулятора давления задних тормозов и его регулировки: 1, 2 — болты крепления регулятора давления к кронштейну; 3 — защитный колпачок; 4 — торсионный рычаг привода регулятора; 5 — кронштейн крепления рычага к кузову; 6 — поршень; 7 — тяга соединения с кронштейном балки заднего моста; 8 — ось; 9 — штуцер трубопровода для подвода тормозной жидкости от главного цилиндра; 10 —штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры; Х = 140 ± 5 мм

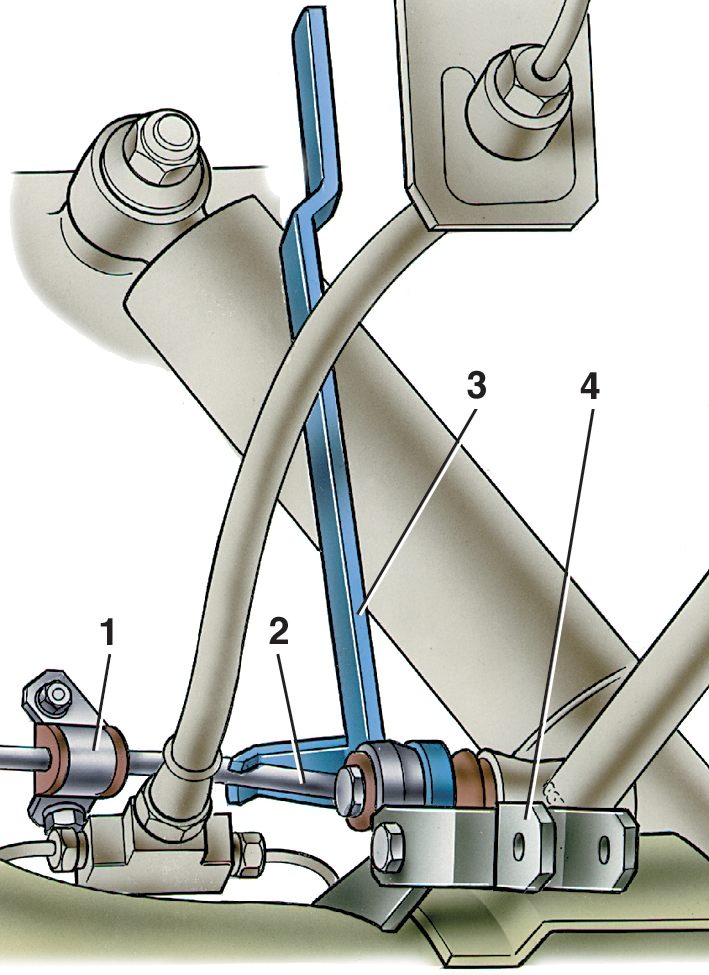

Рис. 7–5. Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов: 1 — кронштейн рычага привода регулятора давления; 2 — рычаг привода регулятора давления задних тормозов; 3 — приспособление 67.7820.9518; 4 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста

Установку регулятора давления проводите в последовательности, обратной снятию. Перед затягиванием болтов крепления регулятора установите на конце рычага привода регулятора приспособление 67.7820.9518 (см. рис. 7–5). Стержень приспособления направьте вверх до упора в кузов. Этим самым устанавливается расстояние 140±5 мм (см. "Регулировка положения регулятора давления") между концом рычага 4 (см. рис. 7–4) и лонжероном кузова.

Приподнимите защитный колпачок 3 (см. рис. 7–4) и, поворачивая регулятор на болтах крепления, добейтесь, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора.

Удерживая регулятор в этом положении, затяните до отказа болты его крепления, затем покройте слоем смазки ДТ-1 ось 8 и выступающую часть поршня. Установите на место резиновый колпачок 3.

Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7, предварительно смазав смазкой ДТ-1 втулки шарнирного соединения тяги с рычагом.

Прикрепите к кузову трубопроводы системы выпуска газов.

Прокачайте тормоза для удаления воздуха из привода задних тормозов.
