7.5.2. Разборка и сборка

Рис. 7–8. Главный цилиндр гидравлического привода тормозов: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

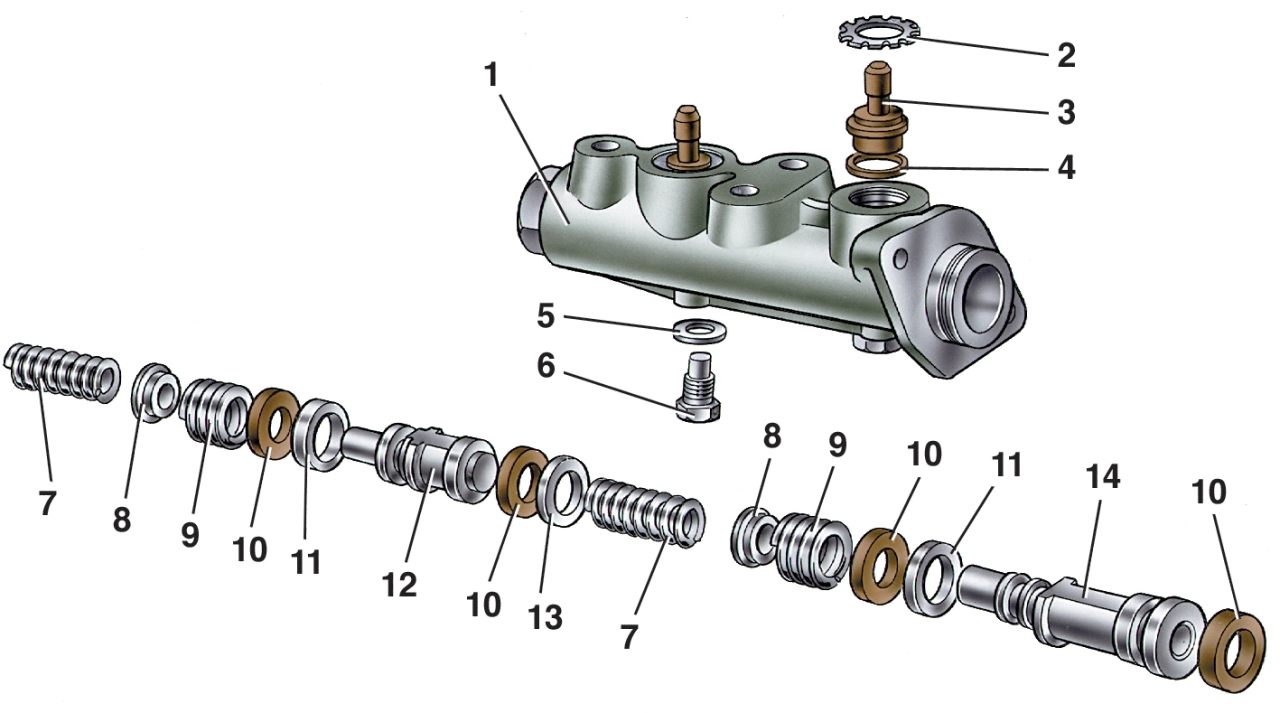

Рис. 7–9. Детали главного цилиндра привода тормозов: 1 — корпус цилиндра; 2 — стопорная шайба; 3 — штуцер; 4 — уплотнительная прокладка; 5 — уплотнительная шайба; 6 — стопорный винт поршня; 7 — возвратные пружины поршней; 8 — чашка; 9 — прижимная пружина уплотнительного кольца; 10 — уплотнительное кольцо; 11 — распорное кольцо; 12 — поршень привода задних тормозов; 13 — шайба; 14 — поршень привода передних тормозов

Выверните стопорные винты 7 (см. рис. 7–8) и выньте все детали в порядке, указанном на рис. 7–9.

Сборку цилиндра проводите в последовательности, обратной разборке. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.
