5.2.1. Снятие и установка подвески

Снятие. Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.

Отсоедините карданный вал от фланца ведущей шестерни главной передачи.

Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.

Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса. Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов. Отсоедините верхние концы амортизаторов.

Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

Приступите к разборке подвески:

— снимите амортизаторы с кронштейнов на балке моста;

— отсоедините продольные и поперечную штанги от кронштейнов на балке моста.

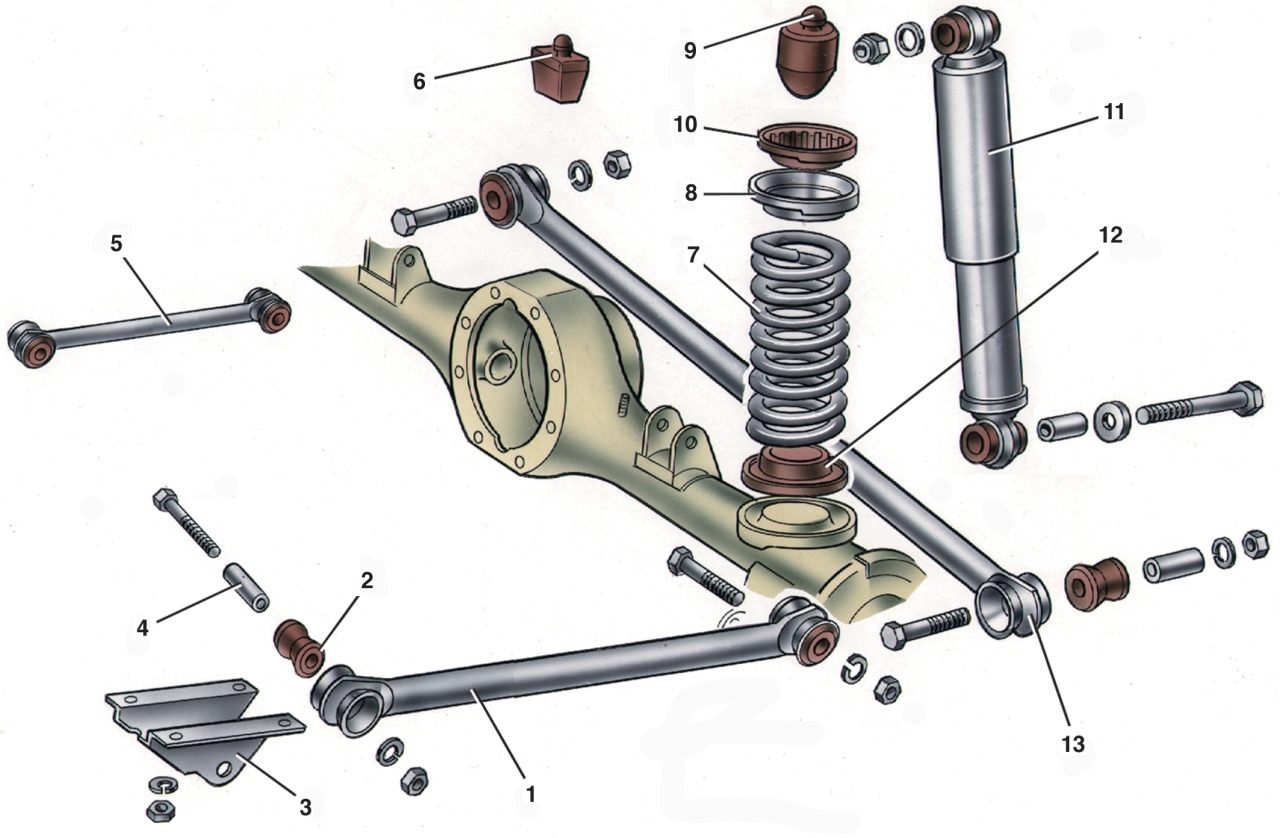

Рис. 5–29. Детали задней подвески: 1 — нижняя продольная штанга; 2 — резиновая втулка; 3 — кронштейн крепления нижней продольной штанги к кузову; 4 — распорная втулка; 5 — верхняя продольная штанга; 6 — дополнительный буфер хода сжатия; 7 — пружина; 8 — верхняя чашка пружины; 9 — буфер хода сжатия подвески; 10 — верхняя изолирующая прокладка пружины; 11 — амортизатор; 12 — нижняя изолирующая прокладка пружины; 13 — поперечная штанга

Детали задней подвески показаны на рис. 5–29.

Установка задней подвески проводится в последовательности, обратной снятию.

При этом устанавливайте на подвеске пружины класса А (с желтой маркировкой). В исключительных случаях, когда нет пружин такого класса, допускается установка пружин класса В (с зеленой маркировкой).

Чтобы исключить повреждение и чрезмерное затягивание упругих втулок шарниров штанг и амортизаторов:

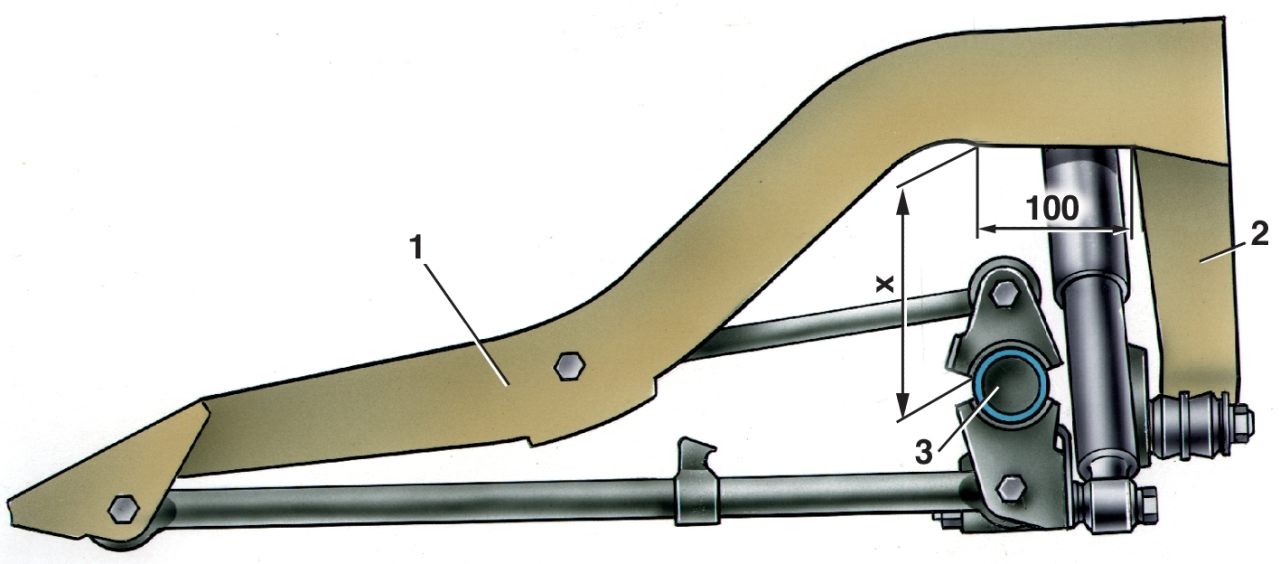

Рис. 5–30. Схема установки задней подвески: 1 — лонжерон кузова; 2 — кронштейн поперечной штанги; 3 — балка заднего моста; Х=125 мм

— нагрузите заднюю часть автомобиля так, чтобы расстояние от балки моста до лонжерона кузова, замеренное в 100 мм от кронштейна поперечной штанги (рис. 5–30), составляло 125 мм;

— затяните динамометрическим ключом гайки на болтах крепления продольных и поперечной штанг, а также на пальцах крепления амортизаторов к балке моста и к кузову.
